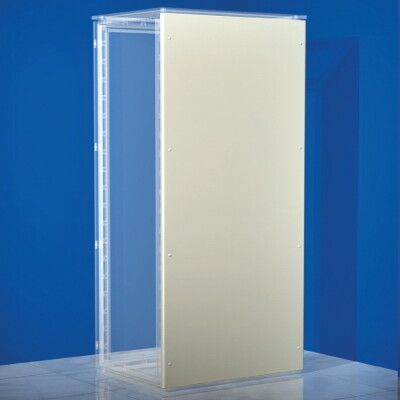

Панель задняя для шкафов DAE/CQE 2200 х 1000 мм | R5CRE22100 DKC - (ротация на CQE N R5NCRE22100 ) ДКС

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 2200x1000 мм от DKC (ДКС), артикул r5cre22100, предназначена для закрытия тыльной стороны шкафов серии RAM block, защищая внутреннее оборудование от внешнего воздействия и обеспечивая целостность конструкции.

Назначение и область применения

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 2200x1000 мм используется для завершения сборки шкафов управления и распределительных устройств. Она ограничивает доступ к внутренним компонентам сзади, предотвращает попадание пыли и посторонних предметов, а также способствует соблюдению требований безопасности. Применяется в промышленных системах автоматизации, релейной защиты, мониторинга и управления - например, на станках, конвейерах, энергообъектах и в центрах управления.

Технические характеристики

• Размеры: 2200 × 1000 мм
• Материал: сталь толщиной 1,2–1,5 мм
• Покрытие: порошковое, цвет 7035 (серый)
• Наличие замка: да - обеспечивает фиксацию и защиту от несанкционированного доступа
• Наличие кабельного ввода: да - позволяет провести коммуникации через заднюю стенку без дополнительных доработок
• Количество модулей (U): 1 - совместима со стандартными монтажными рейками
• Соответствие нормативам: ГОСТ 50827.3-2009

Совместимость и монтаж

Панель задняя для шкафов DAE/CQE/CAE/RAM BLOCK 2200x1000 мм предназначена исключительно для шкафов серии RAM block. Устанавливается на готовую раму шкафа с помощью болтовых соединений - требуется предварительная подготовка отверстий под крепления. Кабельный ввод уже выполнен, что ускоряет монтаж силовых и сигнальных линий. Для правильной установки проверьте соответствие габаритов шкафа: высота должна быть 2200 мм, глубина - соответствовать ширине панели (1000 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009, регламентирующему безопасность электрооборудования. Материал и конструкция обеспечивают механическую прочность, подходящую для условий с риском ударов (IK10). Наличие замка и герметичного исполнения снижает вероятность случайного контакта с токоведущими частями. Порошковое покрытие устойчиво к коррозии и химическим воздействиям в средах с повышенной влажностью.

Преимущества

• Унифицированная форма - совместима со всеми шкафами серии RAM block
• Запатентованная система крепления - быстрая и надежная установка
• Встроенный кабельный ввод - экономит время на проходке проводов
• Высокая жесткость стали - выдерживает нагрузки от тяжелого оборудования внутри шкафа
• Защита IP-класса, достигаемая благодаря плотному прилеганию - минимизирует проникновение пыли и влаги

Ограничения применения

Панель не предназначена для использования вне шкафов серии RAM block - другие модели имеют другую систему крепления и габариты. Не рекомендуется применять в условиях постоянного погружения в воду или агрессивных химических средах - хотя покрытие устойчиво, оно не является взрывозащищённым. Также не следует использовать в качестве основной несущей конструкции - она служит только для закрытия задней части шкафа.

Примеры использования

• Шкафы управления насосными станциями
• Распределительные щиты на промышленных линиях
• Щиты релейной защиты в подстанциях
• Автоматические системы контроля температуры и давления
• Контрольные пункты на объектах ЖКХ и энергетики

Практические советы

• Перед монтажом убедитесь, что все кабели проложены и зафиксированы - после установки панели доступ к задней части будет ограничен.
• Проверьте наличие и состояние кабельного ввода перед установкой - он должен быть правильно ориентирован относительно трассы проводов.
• Не используйте панель как опорную поверхность - она не рассчитана на нагрузки сверх веса самого шкафа.
• При необходимости замены - заказывайте оригинальные запчасти от DKC (ДКС), чтобы сохранить совместимость с другими элементами серии RAM block.
• При работе в помещениях с высокой влажностью периодически осматривайте зоны крепления - даже качественное покрытие требует профилактики.
