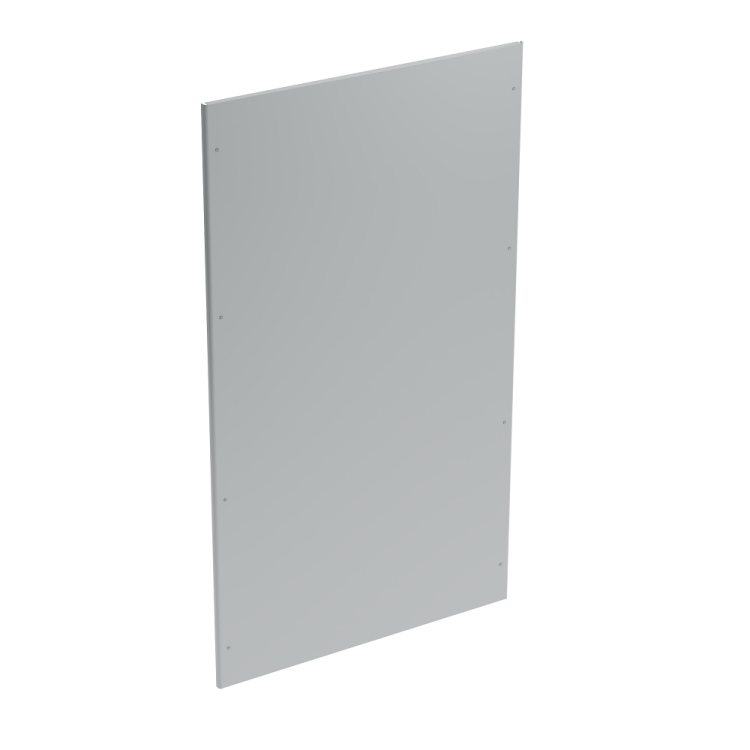

Панель задняя для шкафов OptiBox M, 1800x1000 мм | 306624 КЭАЗ

Панель задняя для шкафов OptiBox M, 1800x1000 мм - элемент сборки корпусов шкафов управления, обеспечивающий закрытую заднюю стенку и улучшающий механическую жесткость конструкции. Продукт из серии OptiBox M от КЭАЗ (арт. 306624) предназначен для использования в промышленной автоматизации и распределительных системах.

Назначение и область применения

Панель задняя для шкафов OptiBox M, 1800x1000 мм служит для завершения сборки шкафа - она закрывает заднюю часть каркаса, защищает внутренние компоненты от внешнего воздействия и повышает устойчивость всей конструкции. Подходит для установки в шкафах управления, щитах автоматики, распределительных устройствах на производствах, в цехах и объектах ЖКХ. Используется совместно с другими элементами серии OptiBox M.

Технические характеристики

• Размеры: 1800 мм (высота) × 1000 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Покрытие: порошковое, серого цвета
• Тип изделия: задняя панель

Совместимость и монтаж

Панель задняя для шкафов OptiBox M, 1800x1000 мм рассчитана на монтаж в рамы шкафов серии OptiBox M. Установка осуществляется с помощью самонарезающих винтов или заклепок - крепление выполняется к боковым и верхним/нижним профилям каркаса. Габариты соответствуют стандартным габаритам шкафов OptiBox M, что исключает необходимость доработки. Перед монтажом проверьте соответствие толщины панели (2 мм) и шага крепежных отверстий в каркасе.

Преимущества

• Высокая прочность благодаря стальной основе и минимальному прогибу при нагрузках
• Защита от коррозии - порошковое покрытие выдерживает влажную среду и химически агрессивные условия
• Единая система сборки - совместима со всеми элементами OptiBox M, снижает время монтажа
• Серый цвет обеспечивает единообразие внешнего вида при использовании нескольких шкафов

Ограничения применения

Не предназначена для использования вне рамок шкафов OptiBox M - не подходит для моделей других серий или самодельных конструкций. Не рекомендуется применять в условиях постоянного прямого контакта с водой, маслом или агрессивными химикатами - хотя покрытие устойчиво, оно не является герметичной изоляцией. Толщина 2 мм не позволяет использовать панель как несущую конструкцию - только как фасонный элемент.

Примеры использования

• Закрытие задней части шкафа управления насосной станции
• Формирование задней стенки в распределительном щите на пищевом производстве
• Дополнение шкафа автоматики на конвейере в автомобильной сборке
• Изготовление полноценного шкафа OptiBox M с полной замкнутой конструкцией

Практические советы

• Перед монтажом убедитесь, что каркас шкафа имеет правильные габариты - отклонение более +-5 мм требует доработки
• При работе с несколькими панелями используйте один тип крепежа - это ускоряет сборку и упрощает обслуживание
• Порошковое покрытие не требует дополнительной защиты, но при частых перемещениях шкафа стоит контролировать целостность кромок
• Панель задняя для шкафов OptiBox M, 1800x1000 мм (арт. 306624) не содержит отверстий - если нужны проходы для кабелей, используйте отдельные кабельные вводы или сверлите отверстия после согласования с требованиями IP-класса
