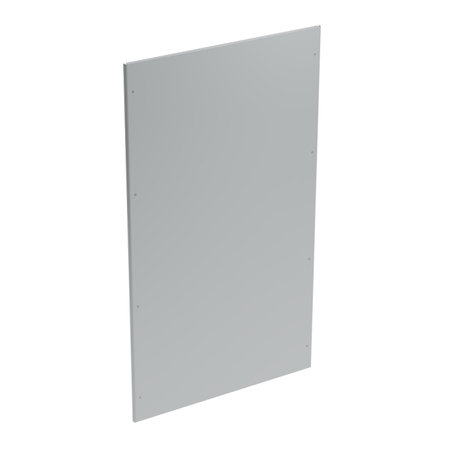

Панель задняя для шкафов OptiBox M, 2200x600 мм | 306639 КЭАЗ

Панель задняя для шкафов OptiBox M, 2200x600 мм от КЭАЗ - это элемент сборки металлических шкафов управления, обеспечивающий жесткость конструкции и защиту внутреннего оборудования. Артикул 306639 предназначен для использования в составе серийных решений OptiBox M.

Назначение и область применения

Панель задняя для шкафов OptiBox M, 2200x600 мм служит для замыкания задней части корпуса шкафа, повышая его механическую устойчивость и обеспечивая герметичность при установке в условиях повышенной запыленности. Применяется в системах автоматизации, распределительных устройствах и силовых щитах на промышленных объектах - например, на конвейерах, насосных станциях или в цехах с жесткими требованиями к защите оборудования.

Технические характеристики

• Размеры: 2200 мм (высота) × 600 мм (ширина) × 2 мм (толщина)
• Материал: сталь
• Покрытие: порошковое, цвет 7035 (серый матовый)
• Тип изделия: задняя панель для шкафов OptiBox M

Совместимость и монтаж

Панель задняя для шкафов OptiBox M, 2200x600 мм совместима исключительно с рамными конструкциями серии OptiBox M. Устанавливается на предварительно собранный каркас с помощью самонарезающих болтов или заклепок через подготовленные отверстия по периметру. Для точного монтажа проверьте соответствие габаритов рамы - допустимое отклонение по высоте +-1 мм, по ширине +-0,5 мм. Отсутствие фиксирующих элементов в комплекте требует самостоятельного приобретения крепежа М4–М5.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для электрощитового оборудования. Порошковое покрытие обеспечивает антикоррозийную защиту в средах с нормальной влажностью и отсутствием агрессивных химических веществ. Не предназначено для эксплуатации во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая жесткость благодаря толщине стали 2 мм - снижает деформацию при нагрузках
• Порошковое покрытие устойчиво к царапинам и механическому воздействию при монтаже
• Цвет 7035 унифицирован со всей серией OptiBox M - обеспечивает эстетическую целостность собранного шкафа
• Поддерживает стандартизированную сборку - позволяет использовать готовые решения без доработок

Ограничения применения

• Не используется вне серии OptiBox M - несовместима с другими типами шкафов
• Не предназначена для внешней установки без дополнительной защиты от осадков и УФ-излучения
• Толщина 2 мм недостаточна для применения в условиях ударных нагрузок или вибраций выше класса IEC 60068-2-64
• Цвет 7035 не рекомендован для помещений с требованиями к светоотражающим поверхностям

Примеры использования

• Задняя панель для шкафа управления частотным преобразователем на производстве
• Элемент сборки распределительного щита для системы вентиляции в пищевой промышленности
• Финальная деталь в составе шкафа автоматизации технологической линии с применением PLC

Практические советы

• Перед монтажом проверьте плоскостность рамы - изгиб более 1° вызывает неплотное прилегание панели
• При необходимости сверления отверстий под кабельные вводы используйте сверло по металлу с охлаждением - избегайте перегрева покрытия
• Для удобства транспортировки и хранения храните панель вертикально, опираясь на крайние ребра - горизонтальное положение может вызвать прогиб
• При использовании нескольких панелей в одном проекте заказывайте их одной партией - возможны микроскопические отличия в оттенке между партиями покраски
