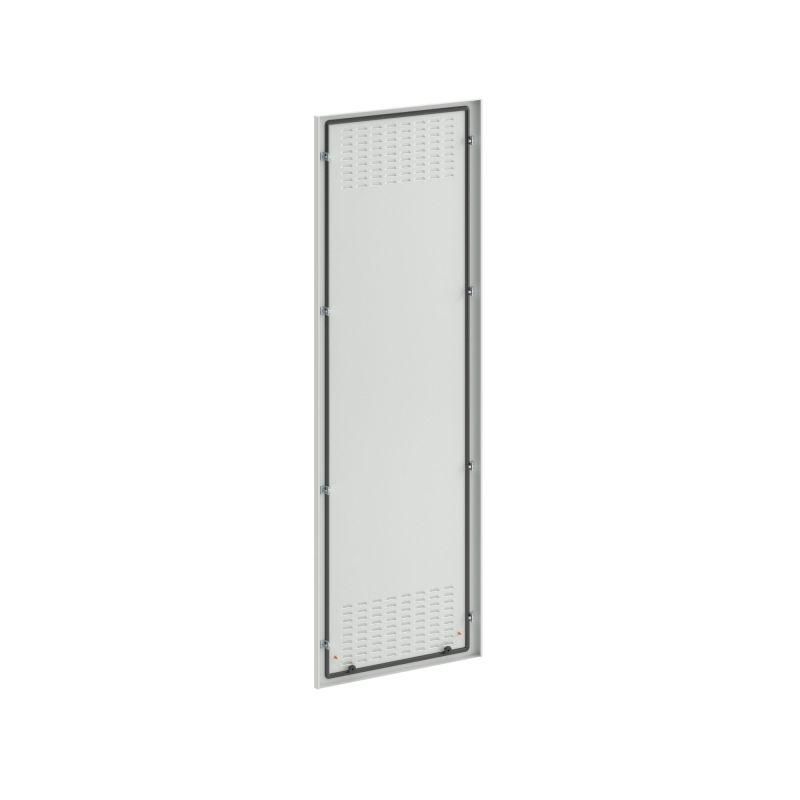

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x800 мм RAM power | R5NCREV2280 DKC ДКС

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x800 мм, сталь, серый - элемент сборки напольного шкафа серии RAM power от DKC, обеспечивающий естественную циркуляцию воздуха внутри корпуса. Артикул r5ncrev2280 предназначен для установки на шкафы той же габаритной серии, где требуется теплоотвод без использования активной вентиляции.

Назначение и область применения

Задняя панель используется для закрытия тыльной стороны шкафа CQE N, одновременно обеспечивая проветривание за счет расположенных вверху и внизу вентиляционных решёток типа жалюзи. Применяется в системах распределения электроэнергии, автоматизации и управления технологическими процессами, где установлены частотные преобразователи, контакторы, автоматы и другие устройства, выделяющие тепло. Подходит для помещений с умеренной запылённостью и контролируемой температурой.

Технические характеристики

• Габариты: высота 2200 мм, ширина 800 мм
• Материал: сталь, окраска серого цвета
• Тип вентиляции: пассивная, через жалюзийные отверстия
• Расположение отверстий: верхний и нижний ряд
• Совместима с шкафами серии CQE N

Совместимость и монтаж

Панель r5ncrev2280 предназначена исключительно для шкафов CQE N с размерами 2200×800 мм. Устанавливается на предварительно собранный каркас шкафа с помощью болтов или фиксирующих зажимов, предусмотренных конструкцией рамы. Отдельно не комплектуется крепёжными элементами - они должны быть взяты из комплекта основного шкафа. Не совместима с другими сериями шкафов, даже близкими по размеру, из-за различий в системе крепления и профилям рамы.

Преимущества

• Обеспечивает достаточную воздушную циркуляцию для рассеивания тепла от оборудования без необходимости вентиляторов
• Жалюзийная форма отверстий снижает риск попадания крупной пыли и посторонних предметов внутрь шкафа
• Стальная конструкция повышает механическую прочность и долговечность
• Серый цвет соответствует стандартному оформлению шкафов DKC, обеспечивая эстетичный внешний вид

Ограничения применения

• Не рекомендуется использовать в условиях повышенной влажности, постоянного воздействия воды или агрессивных сред
• Не подходит для шкафов, требующих IP54 и выше - вентиляционные отверстия нарушают герметичность
• Не применяется в помещениях с высоким уровнем пыли без дополнительных фильтров
• Не заменяет активную вентиляцию при мощном тепловыделении (>1 кВт/м²)

Примеры использования

• Электрошкафы на производстве: управление насосами, конвейерами, прессами
• Распределительные щиты в административных зданиях
• Щитовые комнаты с частотниками и PLC-устройствами
• Автоматизированные системы HVAC с малым тепловыделением

Практические советы

• Перед монтажом проверьте, что шкаф имеет точные габариты 2200×800 мм - отклонение более 2–3 мм затруднит установку
• Убедитесь, что вентиляционные отверстия не перекрыты оборудованием или кабелями после сборки
• При использовании в пыльных условиях рекомендуется дополнять панель сменным фильтром с сеткой 1–2 мм
• Артикул r5ncrev2280 - часть серии RAM power; для других модификаций CQE N используйте другие панели
• Не используйте панель как несущую - она не рассчитана на нагрузки, кроме собственного веса и крепления к раме
