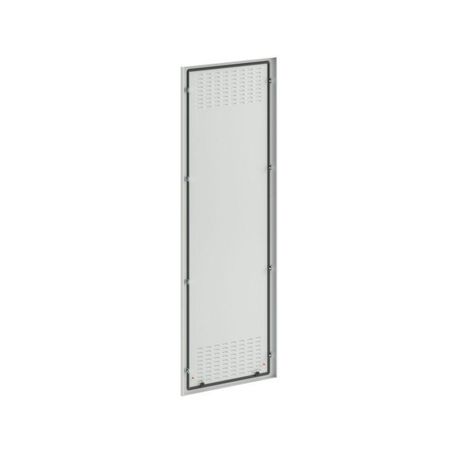

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x1200 мм RAM power | R5NCREV22120 DKC ДКС

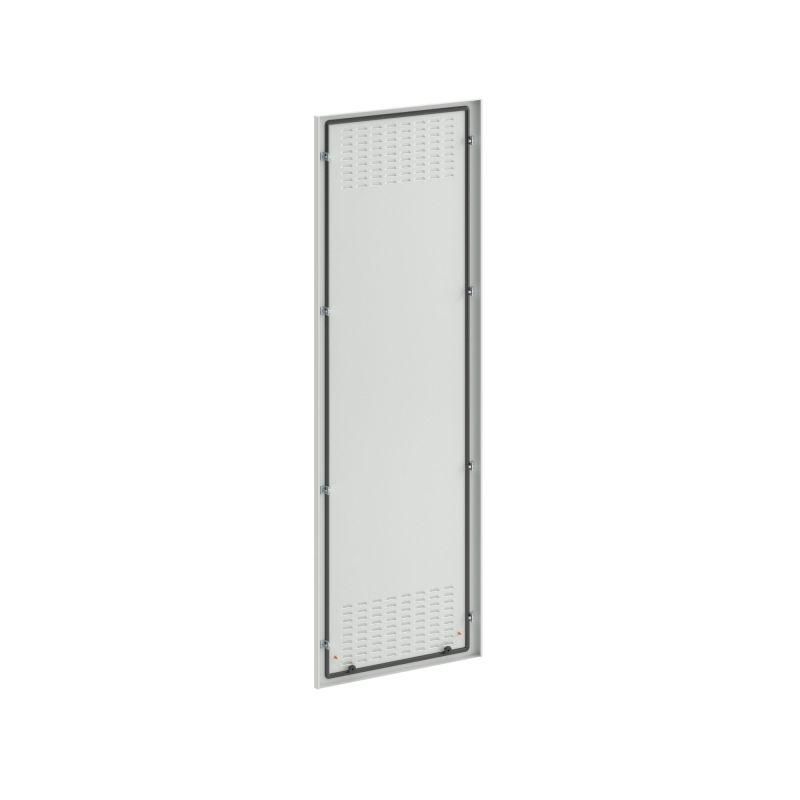

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x1200 мм, сталь, серый - элемент сборки напольного шкафа серии RAM power от DKC, обеспечивающий естественную циркуляцию воздуха внутри корпуса. Подходит для установки на шкафы той же габаритной серии, где требуется теплоотвод без дополнительных устройств.

Назначение и область применения

Панель задняя с вентиляционными отверстиями для шкафов CQE N используется для закрытия тыльной стороны шкафов серии RAM power. Её основная задача - обеспечить свободный проход воздуха через жалюзийные отверстия в верхней и нижней частях, снижая перегрев оборудования внутри шкафа. Применяется в системах автоматизации, распределительных щитах, промышленных контроллерных пунктах и других местах, где важна термостабильность, но нет необходимости в активном охлаждении.

Технические характеристики

• Габариты: высота 2200 мм, ширина 1200 мм
• Материал: сталь
• Цвет: серый
• Тип вентиляции: жалюзийные отверстия (верхние и нижние зоны)
• Тип крепления: совместима со шкафами CQE N, фиксируется на раме шкафа

Совместимость и монтаж

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x1200 мм, сталь, серый устанавливается исключительно на шкафы серии CQE N с такими же габаритами. Крепление происходит через предварительно подготовленные точки на боковых и горизонтальных профилях шкафа - специальные кронштейны или саморезы не требуются. Убедитесь, что перед установкой все внутренние компоненты (проводка, DIN-рейки, модули) уже смонтированы, чтобы избежать помех при фиксации панели.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности, применяемым к металлическим корпусам электрооборудования. Серия RAM power не имеет сертификата IP, поэтому панель не предназначена для установки во внешних условиях или помещениях с повышенной влажностью. Не используйте в средах с агрессивными химическими веществами или постоянным воздействием воды.

Преимущества

• Эффективная естественная вентиляция за счёт расположения жалюзи в верхней и нижней зонах - создаёт естественный конвекционный поток
• Высокая долговечность благодаря стальной конструкции - устойчива к деформациям при нагрузках
• Унифицированная система крепления - совместима со всеми шкафами CQE N одинаковой высоты и ширины
• Серый цвет - гармонирует с остальными элементами серии RAM power, не выделяется в составе системы

Ограничения применения

• Не подходит для шкафов другой серии - даже если габариты совпадают, система крепления отличается
• Запрещено использовать в условиях с прямым попаданием воды, паром или пылевых выбросов - отсутствует герметизация
• Не рекомендовано применение в помещениях с температурой выше +45 C без дополнительного охлаждения
• Не предназначен для установки на настенные или малогабаритные шкафы - только для напольных CQE N

Примеры использования

• Щит управления технологическим оборудованием на заводе
• Распределительный шкаф с PLC и частотниками в цехе
• Контроллерный пункт для насосных станций
• Автоматизированный пункт контроля освещения в логистическом комплексе

Практические советы

• Перед монтажом проверьте, что внутреннее пространство шкафа не перегружено - плотно установленные кабели могут затруднять воздушный поток даже при наличии вентиляции
• При использовании в запылённых помещениях регулярно очищайте жалюзийные отверстия - забивание снижает эффективность охлаждения
• Если планируете заменить панель на глухую - учтите, что это потребует переоценки теплового режима внутри шкафа
• Артикул r5ncrev22120 - единственный подходящий вариант для шкафов CQE N 2200x1200; другие артикулы этой серии имеют другую высоту или тип вентиляции
