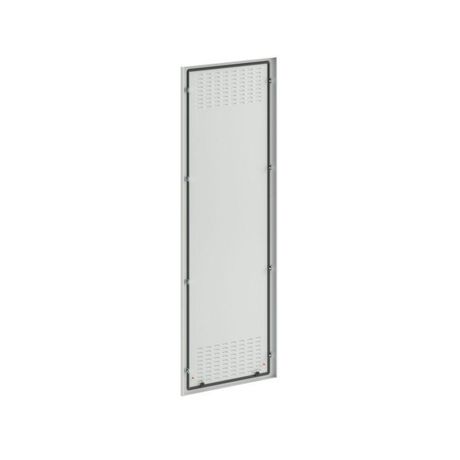

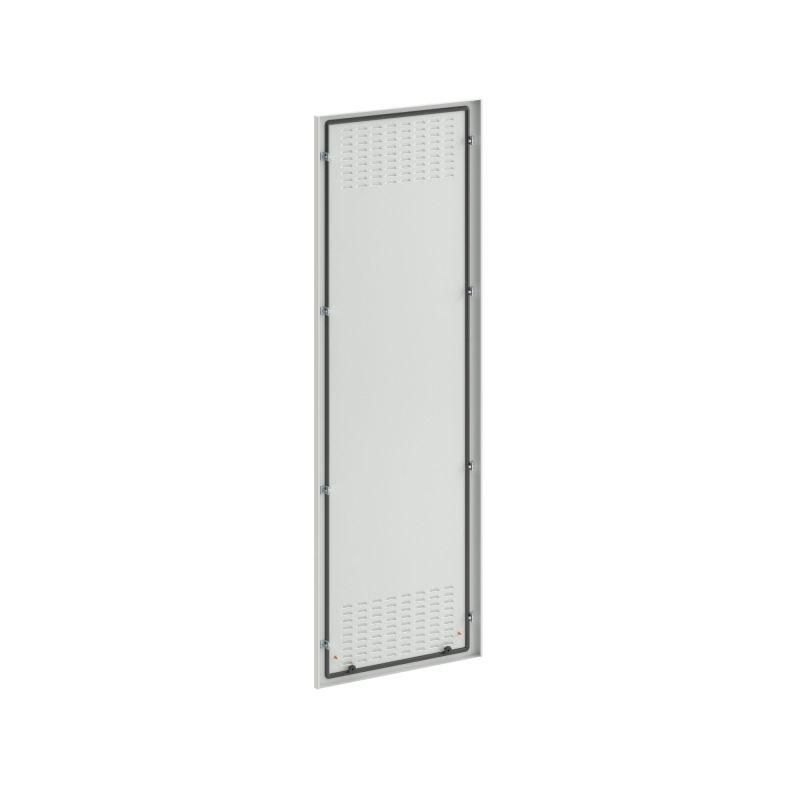

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x600 мм RAM power | R5NCREV2260 DKC ДКС

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x600 мм, сталь, серый - элемент сборной конструкции для напольных шкафов серии RAM power от DKC. Обеспечивает естественную циркуляцию воздуха внутри корпуса, предотвращает перегрев оборудования и совместима с шкафами того же форм-фактора.

Назначение и область применения

Панель задняя с вентиляционными отверстиями для шкафов CQE N предназначена для установки на заднюю стенку шкафа вместо сплошной панели. Её основная задача - обеспечить свободный проход воздуха через верхние и нижние зоны корпуса, что снижает риск перегрева внутреннего оборудования. Применяется в системах распределения электроэнергии, автоматизации, управления и телекоммуникациях, где установлены частично нагружающие устройства: модули питания, контакторы, преобразователи частоты, PLC.

Технические характеристики

• Размеры: высота 2200 мм, ширина 600 мм
• Материал: сталь, окраска серого цвета
• Тип вентиляции: жалюзийные отверстия - расположены в верхней и нижней частях панели
• Фиксация: крепится к раме шкафа CQE N стандартным способом (без дополнительного крепежа)
• Совместима со шкафами серии RAM power

Совместимость и монтаж

Панель задняя с вентиляционными отверстиями для шкафов CQE N, ВхШ 2200x600 мм, сталь, серый устанавливается исключительно на шкафы серии CQE N с габаритами 2200×600 мм. Монтировать её можно только после сборки основной рамы шкафа. Крепление происходит за счет фиксации в специальные пазы рамы - никаких болтов или саморезов не требуется. Убедитесь, что перед установкой все провода и кабели выведены из шкафа, чтобы не повредить панель при закрывании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов, применяемых в промышленной среде. Нет открытых токоведущих частей. Отсутствие металлических острых кромок снижает риск травм при обслуживании. Сертификаты CE и RoHS подтверждены производителем DKC для всей серии RAM power.

Преимущества

• Улучшенная теплоотдача благодаря продуманному расположению жалюзий - эффективнее, чем сплошная панель
• Не требует внешних устройств вентиляции - экономия на дополнительном оборудовании
• Запатентованная система крепления - быстрая замена и сборка без инструментов
• Стальная конструкция - прочность и долговечность даже в условиях повышенной вибрации
• Серый цвет - гармонирует с другими элементами шкафа CQE N, маскирует следы эксплуатации

Ограничения применения

• Не подходит для шкафов других серий - несовместима с CQ, CQS, CQF и аналогичными продуктами других брендов
• Не рекомендована для помещений с постоянным попаданием воды, брызг или агрессивных паров - материал не имеет защиты выше IP40
• Не предназначен для установки в шкафах с принудительной вентиляцией (вентиляторами) - может препятствовать потоку воздуха
• Не используется в качестве несущей поверхности - нельзя крепить оборудование прямо к панели

Примеры использования

• Электрошкафы на производстве - для контроллеров и частотных преобразователей на конвейерах
• Аппаратные комнаты - для серверов и коммутаторов малой мощности
• Щитовые помещения - для распределительных щитов с контактными группами
• Объекты ЖКХ - для автоматических систем управления освещением и насосами

Практические советы

• Перед заказом проверьте точную модель шкафа - только CQE N с размерами 2200×600 мм подходят
• Если в шкафу установлены тепловыделяющие компоненты (например, частотники), убедитесь, что вентиляционные отверстия не заблокированы кабелями или другими деталями
• При необходимости увеличения воздушного потока - используйте эту панель в сочетании с вентиляторами на боковой стенке, а не на задней
• При хранении и транспортировке избегайте деформаций - панель тонкая, и сгибание может нарушить посадку в пазы
• Артикул r5ncrev2260 - единственный номер для этой модели; другие артикулы DKC с похожими названиями могут отличаться по размеру или типу вентиляции
