Комплект панелей бок. для шкафа RAM BLOCK CQE 1400х500 (левая+правая) DKC R5LE1452 ДКС

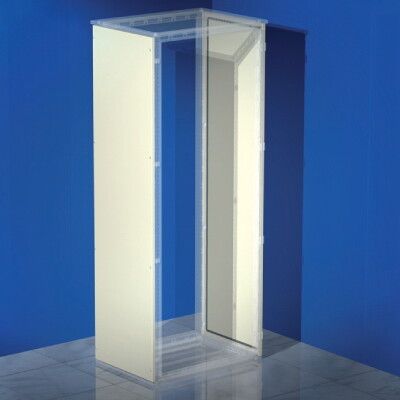

Панель боковая для шкафов CQE 1400x500 мм, комплект 2шт. от DKC (ДКС), артикул r5le1452, предназначена для завершения сборки корпусов серии RAM block. Эти панели обеспечивают механическую защиту и герметичность боковых сторон шкафа, сохраняя целостность внутреннего пространства для оборудования автоматизации и управления.

Назначение и область применения

Панель боковая для шкафов CQE 1400x500 мм, комплект 2шт. используется исключительно в составе шкафов серии RAM block. Она закрывает боковые стороны корпуса, препятствуя попаданию пыли, влаги и посторонних предметов внутрь. Применяется в промышленных системах автоматизации, релейной защите, управлении технологическими процессами - например, на станках, конвейерах, насосных станциях и распределительных пунктах.

Технические характеристики

• Размеры: 1400 × 500 мм - соответствует высоте стандартного шкафа RAM block;
• Материал: сталь толщиной 1,2–1,5 мм - обеспечивает жесткость и ударопрочность IK10;
• Покрытие: порошковое, цвет 7035 (серый матовый) - устойчиво к царапинам, коррозии и УФ-излучению;
• Замок: есть - фиксирует панель и предотвращает случайное открывание;
• Кабельный ввод: есть - позволяет провести кабели через панель без нарушения степени защиты;
• Количество в комплекте: 2 штуки - для установки на обе стороны шкафа;
• Соответствие стандарту: ГОСТ 50827.3-2009 - требования к металлическим корпусам электрооборудования.

Совместимость и монтаж

Панель боковая для шкафов CQE 1400x500 мм, комплект 2шт. совместима только со шкафами серии RAM block. Монтаж осуществляется на заранее собранный каркас шкафа: панели крепятся болтами к раме, замки фиксируются в зацепление. Кабельные вводы расположены в нижней части - перед установкой проверьте соответствие диаметров вводов и используемых кабелей. После монтажа рекомендуется проверить плотность прилегания и работу замка.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009, что гарантирует безопасную эксплуатацию в условиях промышленной среды. Порошковое покрытие не содержит токсичных веществ, а стальная конструкция выдерживает механические нагрузки до уровня IK10. Замки обеспечивают защиту от неквалифицированного доступа.

Преимущества

• Универсальное применение - подходят для любых типов шкафов RAM block, включая сборные и сварные;
• Высокая долговечность - сталь с порошковым покрытием служит десятки лет даже в агрессивных средах;
• Защита IP-класса - благодаря герметичным вводам и плотному прилеганию панелей достигается требуемая степень защиты;
• Легкий монтаж - комплект из двух панелей сразу готов к установке, не требует доработки;
• Поддержка расширений - можно собирать шкафы в линию или «спина к спине» без потери герметичности.

Ограничения применения

Панель боковая для шкафов CQE 1400x500 мм, комплект 2шт. нельзя использовать вне системы RAM block - она несовместима с другими сериями шкафов. Также не предназначена для наружной установки без дополнительной защиты от осадков. Температурный режим ограничен рабочими условиями самого шкафа - не выше +55 C и не ниже −25 C. Не применяйте для шкафов с повышенными требованиями к взрывозащите (Ex-объекты).

Примеры использования

• Шкаф управления частотным преобразователем на конвейере;
• Распределительный щит релейной защиты в водопроводной станции;
• Центральный контроллер автоматизации в пищевом производстве;
• Щит управления насосной группой в канализационном коллекторе.

Практические советы

• Перед монтажом проверьте, чтобы все кабели были пропущены через вводы - после установки панели доступ будет затруднён;
• Не перетягивайте болты крепления - это может деформировать сталь и нарушить герметичность;
• Если требуется заземление, убедитесь, что контакт между панелью и рамой шкафа надёжен - металл контактирует напрямую, но оксидация снижает проводимость;
• При использовании нескольких шкафов в ряд - ориентируйтесь на одинаковое направление замков для единообразия обслуживания;
• Артикул r5le1452 всегда заказывайте в комплекте из двух панелей - одна не обеспечит полноценную защиту.
