Панели боковые для шкафов CQE N, ВхГ 1600х800 мм, комплект 2 шт. | R5NLE1682 DKC ДКС

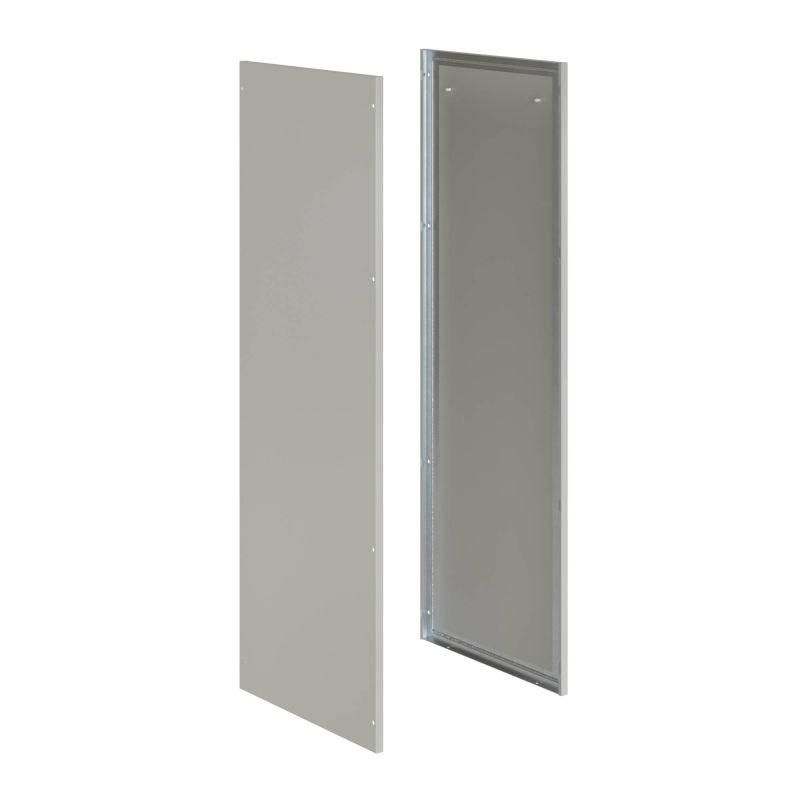

Панель боковая для шкафов CQE N, комплект 2 шт., размеры 1600х800 мм - элемент корпуса шкафа серии RAM block от DKC, предназначенный для формирования боковых стенок и обеспечения герметичности. Комплект из двух панелей используется в промышленных шкафах управления и автоматизации, где важна надежность, защита от внешних воздействий и удобство сборки.

Назначение и область применения

Панель боковая для шкафов CQE N служит для закрытия боковых сторон шкафов серии RAM block. Она защищает внутренние компоненты от пыли, влаги и механических повреждений, одновременно обеспечивая доступ к оборудованию через переднюю и заднюю двери. Применяется в шкафах управления, релейной защиты, АСУ ТП, на объектах энергетики, транспорта, металлургии и других отраслях с жесткими требованиями к защите оборудования.

Технические характеристики

• Тип изделия: панель боковая
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая краска, цвет RAL 7035 (серый металлик)
• Размеры: 1600 × 800 мм (высота × глубина)
• Монтажная глубина: 800 мм
• Степень защиты IP65 (при правильной сборке с другими элементами шкафа)
• Общая статическая нагрузка шкафа: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40
• Сертификаты: Российский морской регистр судоходства (РМРС), Российский речной регистр (РКО)

Совместимость и монтаж

Панель боковая для шкафов CQE N совместима исключительно со шкафами серии RAM block. Устанавливается на сварной каркас шкафа с помощью системы предфиксации - специальных фиксирующих выступов, которые легко входят в пазы стоек. Петли дверей крепятся в отверстия с наружной стороны стоек, что позволяет собирать шкаф быстрее без демонтажа панелей. Для герметичности необходимо использовать уплотнители, предусмотренные конструкцией шкафа; без них степень защиты IP65 не достигается.

Безопасность и стандарты

Панель соответствует требованиям безопасности для промышленного оборудования. Сертифицирована по стандартам РМРС и РКО, что допускает её использование на морских и речных судах. Выдерживает вибрацию уровня M40 и сейсмические нагрузки до 9 баллов, что делает её пригодной для установки в зонах с повышенными динамическими воздействиями. Порошковое покрытие устойчиво к коррозии, химическим веществам и механическому износу.

Преимущества

• Двухуровневая перфорация внутри панели позволяет гибко распределять кабели и крепления компонентов
• Сварной каркас шкафа обеспечивает высокую жесткость и долговечность всей конструкции
• Система предфиксации упрощает и ускоряет сборку - не требует дополнительных крепежей
• Непрерывный уплотнительный контур гарантирует уровень защиты IP65 при правильной сборке
• Высокая несущая способность позволяет устанавливать тяжелые устройства: преобразователи частоты, силовые модули, реле
• Ассортимент компонентов и аксессуаров DKC позволяет легко заменить или доработать шкаф после монтажа

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими сериями DKC или конкурентов
• Изготовлена из стали, поэтому не рекомендована для сред с постоянным контактом с агрессивными химикатами (например, кислотами, щелочами) без дополнительной защиты
• Порошковое покрытие уязвимо к острым царапинам - при монтаже следует избегать контакта с грубым инструментом
• IP65 достигается только при использовании всех компонентов шкафа (крыша, двери, уплотнители); одна панель не обеспечивает защиту сама по себе

Примеры использования

• Электрошкафы на тепловых электростанциях - защита релейной аппаратуры от пыли и влаги
• Автоматизированные линии на заводах - устойчивость к вибрации и ударным нагрузкам
• Шкафы управления насосными станциями - соответствие нормам РМРС для работы в условиях повышенной влажности
• Подвижные объекты (железнодорожные составы, суда) - сейсмостойкость и виброустойчивость обеспечивают работоспособность при движении

Практические советы

• Перед монтажом проверьте, чтобы все панели комплекта были одного типа - в наборе всегда две одинаковые панели, они взаимозаменяемы
• При установке используйте только оригинальные уплотнители DKC - аналоги могут нарушить герметичность IP65
• Посадочные места под крепление панелей имеют точные размеры - не пытайтесь адаптировать панель под другие шкафы, это нарушит целостность конструкции
• При работе в помещениях с высокой запыленностью регулярно проверяйте состояние уплотнителей - их износ снижает эффективность защиты
• Панель боковая для шкафов CQE N имеет массу около 12–15 кг - для монтажа в труднодоступных местах рекомендуется применять помощника или подъемник
