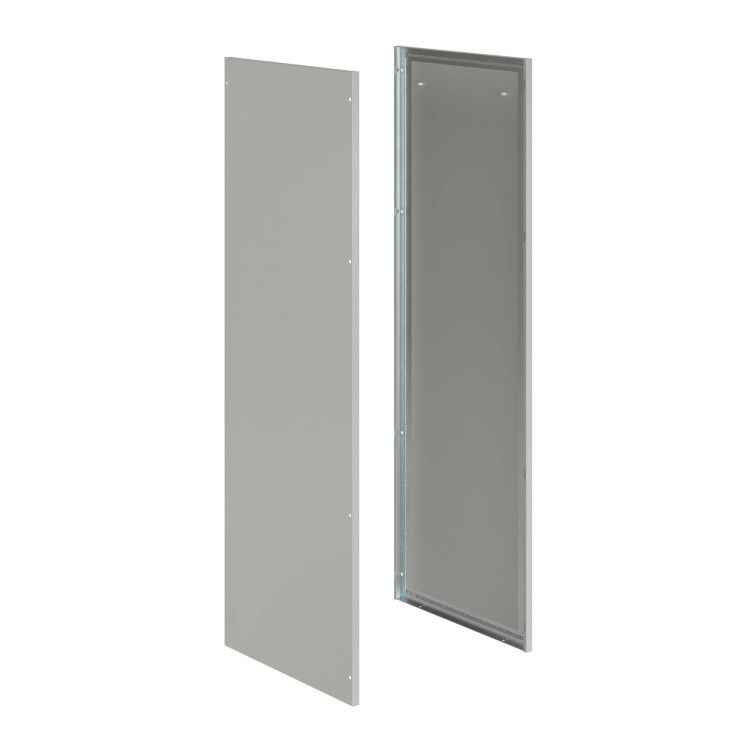

Панели боковые для шкафов CQE N ВхГ 2200 х 600 мм, комплект 2 шт | R5NLE2262 DKC ДКС

Панели боковые для шкафов CQE N, ВхГ 2200х600 мм, комплект 2 шт. от DKC предназначены для завершения сборки корпусов шкафов серии RAM block. Эти панели обеспечивают механическую защиту, герметичность и заземление, сохраняя целостность системы управления электрооборудованием.

Назначение и область применения

Панели боковые для шкафов CQE N, ВхГ 2200х600 мм, комплект 2 шт. служат для закрытия боковых сторон шкафов серии RAM block. Они предотвращают случайный доступ к внутренним элементам, защищают оборудование от внешних воздействий и формируют законченную конструкцию шкафа. Применяются в промышленной автоматизации - на станках, конвейерах, распределительных пунктах и других объектах, где требуется надёжная защита электроники и коммутационного оборудования.

Технические характеристики

• Размеры: высота 2200 мм, глубина 600 мм - соответствуют габаритам шкафов CQE N
• Материал: сталь толщиной 1,5 мм - обеспечивает жёсткость и долговечность
• Покрытие: порошковое, цвет серый (RAL 7035) - устойчиво к царапинам, химическим веществам и УФ-излучению
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для помещений) и струй воды из любого направления
• Заземление: предусмотрено - панель соединена с рамой шкафа через контактные площадки
• Комплектация: 2 панели - одна для каждой стороны шкафа

Совместимость и монтаж

Панели боковые для шкафов CQE N, ВхГ 2200х600 мм, комплект 2 шт. совместимы исключительно с шкафами серии RAM block от DKC. Монтируются на предварительно собранную раму шкафа с помощью болтов или самонарезающих винтов, которые уже предусмотрены в конструкции. Каждая панель имеет фланцы с отверстиями под крепёж - необходимо проверить соответствие расположения отверстий перед установкой. Для правильной сборки рекомендуется использовать оригинальные крепёжные элементы от DKC.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрощитового оборудования. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и возможного попадания воды (например, на производстве, в цехах с мойкой оборудования). Наличие заземления гарантирует отвод потенциала в случае пробоя изоляции, что снижает риск поражения током. Соответствует ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств до 1000 В переменного тока.

Преимущества

• Высокая прочность благодаря стальной основе толщиной 1,5 мм - выдерживают механические нагрузки при транспортировке и эксплуатации
• Порошковое покрытие не требует обслуживания и не выгорает на свету
• Уже готовые точки заземления - не нужны дополнительные провода или перемычки
• Стандартные размеры позволяют заменить повреждённую панель без изменения всей конструкции шкафа

Ограничения применения

• Не подходят для шкафов других серий или производителей - даже при совпадении габаритов
• IP55 недостаточно для постоянного контакта с водой или работы во взрывоопасных средах
• Не предназначены для наружной установки без дополнительной защиты от осадков и перепадов температур
• Не следует использовать в помещениях с агрессивными химикатами (кислоты, щёлочи) - покрытие не рассчитано на такие условия

Примеры использования

• Боковые стенки шкафа управления насосной станцией в водоканале
• Защитные панели для распределительного шкафа на пищевом производстве
• Элементы корпуса шкафа частотного регулятора на конвейере
• Завершающие детали шкафа автоматизации в цехе металлообработки

Практические советы

• Перед монтажом проверьте, чтобы все крепёжные отверстия на раме шкафа были свободны - панели должны плотно прилегать без усилий
• Если шкаф установлен на полу с поддоном, убедитесь, что нижний край панели не задевает поверхность - допускается зазор до 5 мм
• При необходимости сверления отверстий под кабельные вводы используйте только специальные метчики для стали - избегайте перегрева материала
• При замене старых панелей - обязательно отключите питание и проверьте наличие напряжения на корпусе шкафа перед работой
• Сохраняйте комплект из двух панелей - они являются парными и не заменяемы одиночными элементами других партий
