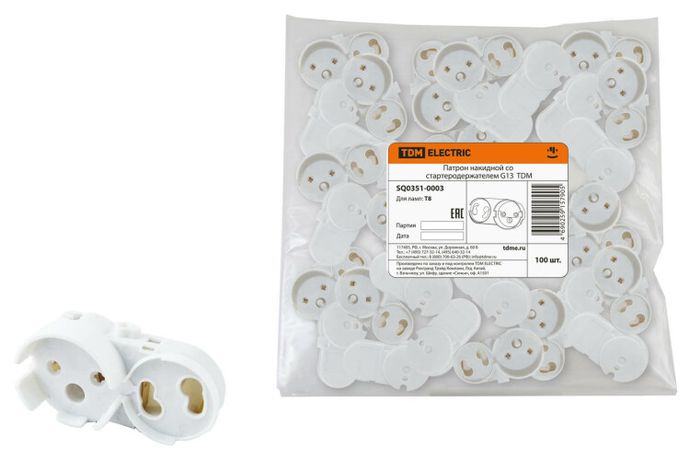

Патрон накидной со стартеродержателем G13 | SQ0351-0003 TDM

Патрон накидной со стартеродержателем G13 от TDM ELECTRIC (арт. sq0351-0003) предназначен для установки люминесцентных ламп с цоколем G13 - таких как Т5 и Т8. Комбинированная конструкция с интегрированным стартеродержателем упрощает сборку светильников и снижает количество комплектующих.

Назначение и область применения

Патрон накидной со стартеродержателем G13 используется для подключения и механической фиксации трубчатых люминесцентных ламп в осветительных устройствах. Подходит для установки в потолочные, настенные и промышленные светильники. Часто применяется в офисах, складах, производственных помещениях и других зонах с высокими требованиями к равномерному освещению.

Технические характеристики

• Тип крепления: Накидное - фиксируется прямо на цоколь лампы без дополнительного крепления к корпусу светильника;
• Цоколь: G13 - совместим с лампами Т5 и Т8;
• Стартеродержатель: Интегрированный - позволяет установить стартер внутри самого патрона;
• Материал корпуса: Поликарбонат - прочный термостойкий пластик;
• Контактная группа: Латунь - обеспечивает долгий срок службы и стабильную проводимость тока;
• Клипсы: Оцинкованная сталь - устойчивы к коррозии и обеспечивают жесткую фиксацию;
• Цвет: Белый - соответствует типичным цветовым решениям светильников;
• Подключение: Для монтажа требуется винт М4 - через отверстия в клипсах.

Совместимость и монтаж

Патрон накидной со стартеродержателем G13 совместим с любыми люминесцентными лампами стандарта G13 - Т5 (длина до 149 см) и Т8 (до 150 см). Устанавливается путём защёлкивания на цоколь лампы. Крепление к корпусу светильника осуществляется двумя винтами М4 через отверстия в металлических клипсах. Обязательно соблюдайте шаг между точками крепления - рекомендовано не более 30–40 см для предотвращения прогиба лампы.

Безопасность и стандарты

Изделие выполнено из самозагасающего материала (поликарбонат), что снижает риск распространения пламени. Соответствует требованиям безопасности для внутреннего освещения в условиях нормальной влажности. Не предназначено для работы во взрывоопасных средах или вне помещений без защиты IP65+.

Преимущества

• Уменьшает число деталей в сборке - стартер уже встроен, не требует отдельного крепления;
• Латунные контакты обеспечивают минимальное нагревание даже при длительной нагрузке;
• Поликарбонатовый корпус выдерживает температурные колебания от –25C до +120C;
• Оцинкованные клипсы не ржавеют и сохраняют форму после многократных замен ламп;
• Белый цвет маскирует запыление и легко сочетается с большинством корпусов светильников.

Ограничения применения

• Не LED-лампы - работает только с газоразрядными люминесцентными источниками;
• Не рассчитан на работу в условиях постоянной влаги или открытого воздуха без герметизации;
• Запрещён монтаж в местах с частыми ударными нагрузками - хрупкая конструкция патрона может повредиться;
• Не допускается использование с лампами мощностью выше 58 Вт - перегрузка вызывает перегрев контактов.

Примеры использования

• Освещение производственного участка с 4×18 Вт лампами Т8;
• Сборка двухлампового светильника в офисном кабинете;
• Ремонт старых светильников вместо устаревших патронов типа ПРА;
• Функциональное решение для систем автономного освещения в холодильных камерах (при наличии внешней защиты).

Практические советы

• Перед установкой проверьте соответствие длины лампы расстоянию между патронами - слишком длинная лампа будет деформироваться;
• Обязательно используйте одинаковые модели ламп в одном светильнике - различия в мощности могут вызвать мерцание;
• При замене лампы не давите на её стекло - всегда беритесь за цоколь;
• Если патрон стал тугим при входе лампы - проверьте состояние контактов и наличие окислов;
• Артикул sq0351-0003 от TDM ELECTRIC можно использовать как аналог для многих моделей патронов с цоколем G13 - он универсален и часто встречается в ремонтных наборах.
