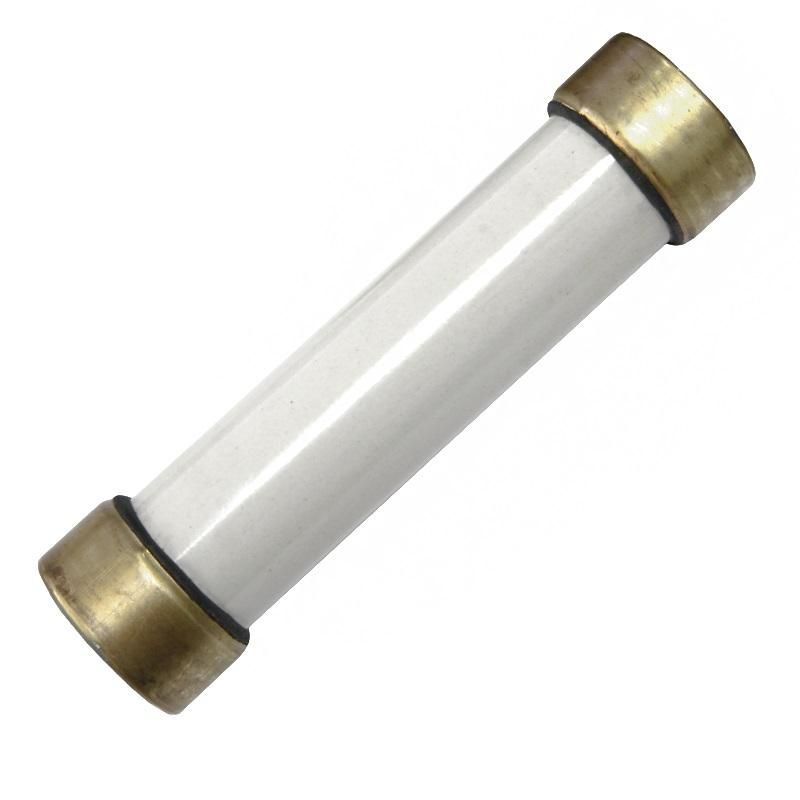

Патрон ПН 01-10 У3 исп. (ТУ) Электрофарфор 00000735

Патрон ПН 01-10 У3 Электрофарфор - это токоограничивающий высоковольтный предохранитель с кварцевым наполнителем, предназначенный для защиты оборудования в распределительных сетях до 10 кВ. Применяется в составе предохранителей ПКН 001-10 У3, где выступает как заменяемый элемент. Артикул 00000735 соответствует серийному выпуску Электрофарфор.

Назначение и область применения

Патрон ПН 01-10 У3 Электрофарфор используется для быстрого отключения токов короткого замыкания в высоковольтных цепях. Его основная задача - защитить трансформаторы напряжения, измерительные устройства и другую чувствительную аппаратуру от повреждений при аварийных режимах. Подходит для установки в ячейках КРУ, комплектных трансформаторных подстанциях и распределительных пунктах.

Допускается использование в сетях с рабочим напряжением 3 кВ и 6 кВ, хотя номинальное напряжение рассчитано на 10 кВ. Это делает его универсальным решением для различных типов подстанций. Срабатывание патрона фиксируется по исчезновению показаний приборов, подключённых к вторичным цепям трансформатора напряжения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Метод разъединения: воздушная среда - отключение происходит без гашения дуги в масле или газе, что снижает требования к герметичности корпуса
• Наполнитель: кварцевый песок - обеспечивает интенсивную деионизацию дуги, способствуя быстрому гашению и токоограничению
• Диаметр: 55 мм
• Длина: 212 мм
• Климатическое исполнение: У3 - предназначен для работы в условиях умеренного климата, с температурой от −40 C до +40 C, с нормальной влажностью
• Масса: 0,90 кг

Совместимость и монтаж

Патрон ПН 01-10 У3 Электрофарфор является сменным элементом для высоковольтных предохранителей серии ПКН 001-10 У3. Он не устанавливается самостоятельно - требует наличия совместимого держателя с контактными зажимами, соответствующими габаритам 55×212 мм.

При монтаже важно соблюдать следующие условия:

• Не допускается механическое воздействие на корпус - электрофарфор хрупкий, трещины или сколы нарушают изоляцию
• Перед установкой проверьте целостность контактов в держателе - окисление или перегрев могут вызвать нагрев и выход из строя
• Закручивание зажимов выполняйте с усилием, указанным в руководстве по эксплуатации держателя - недостаточный контакт увеличивает риск перегрева

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями (ТУ) и соответствует требованиям ГОСТ Р 50030.3–2012 для высоковольтных предохранителей. Конструкция обеспечивает безопасную работу в закрытых помещениях с контролируемой влажностью. Наличие кварцевого наполнителя минимизирует выбросы газов при срабатывании, что позволяет использовать патрон в помещениях с ограниченной вентиляцией.

Преимущества

• Высокая скорость гашения дуги благодаря кварцевому песку - ток короткого замыкания ограничивается до минимального значения, защищая оборудование
• Стабильные характеристики при многократных срабатываниях - наполнитель не теряет своих свойств после одного срабатывания
• Простота замены - не требуется демонтаж всего держателя, достаточно извлечь патрон и установить новый
• Низкая масса - удобен для обслуживания на высоте и в труднодоступных местах

Ограничения применения

• Не применяется в открытых установках без защиты от осадков и прямого попадания влаги - класс IP не указан, значит, защита только от внешних механических воздействий
• Не рекомендован для частых коммутаций - предназначен только для защиты от аварийных токов, а не для оперативного включения/выключения
• Не работает в средах с повышенной запыленностью без дополнительной герметизации - частицы пыли могут нарушить изоляционные свойства поверхности
• Не подлежит ремонту - после срабатывания патрон заменяется полностью

Примеры использования

• Защита трансформаторов напряжения в КРУ 6(10) кВ
• Аварийная защита измерительных цепей на подстанциях
• Функциональный элемент в предохранителях ПКН 001-10 У3
• Замена старых моделей предохранителей в модернизируемых объектах энергообеспечения

Практические советы

• При замене всегда используйте оригинальный патрон ПН 01-10 У3 Электрофарфор артикул 00000735 - аналоги могут иметь отличные габариты или характеристики
• Проверяйте наличие сигнализации срабатывания в держателе - некоторые модели имеют визуальные индикаторы, которые помогают быстро диагностировать отказ
• Храните патроны в сухом помещении - даже при отсутствии влаги внутри, конденсат на поверхности электрофарфора может снизить изоляцию
• После каждого срабатывания проводите визуальный осмотр держателя - возможны следы дугового разряда на контактах, требующие очистки или замены
