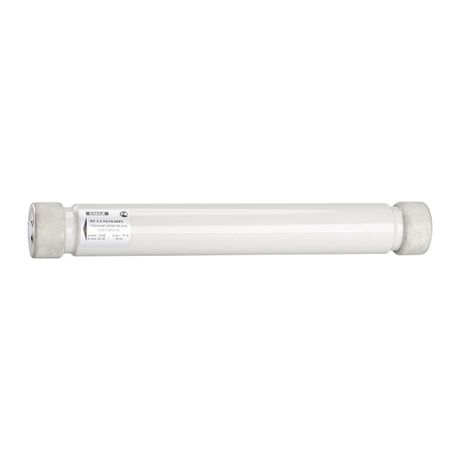

Патрон ПТ 1.1 10кВ 5А 12.5кА У3 КЭАЗ 115299

Патрон ПТ 1.1 10 кВ 5 А 12.5 кА У3 - высоковольтный токоограничивающий патрон от КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий. Применяется в сетях переменного тока 10 кВ, частотой 50 Гц, совместим с предохранителями серии ПКТ и ПТ.

Назначение и область применения

Патрон ПТ 1.1 10 кВ 5 А 12.5 кА У3 используется для защиты силового оборудования в распределительных устройствах среднего напряжения. Он обеспечивает быстрое отключение цепи при аварийных токах, снижая риск повреждения кабелей, трансформаторов и других компонентов. Подходит для установки в ячейках КРУ, трансформаторных подстанциях и на воздушных линиях 6–10 кВ.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который патрон выдерживает длительно без срабатывания.
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до 10 000 В переменного тока.
• Предельная коммутационная способность: 12,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Тип тока: Переменный, 50 Гц - предназначен исключительно для сетей промышленной частоты.
• Категория применения: gR - класс защиты для ограниченных токов короткого замыкания, характерный для защиты полупроводниковых элементов и чувствительного оборудования.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе.
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, устойчив к умеренной влажности и запылению.
• Диаметр: 55 мм - габаритный размер для правильного подбора места монтажа.
• Технология установки: Воздушная - монтируется в открытых или закрытых изолированных камерах, без погружения в масло или газ.
• Категория эффективности: Общее назначение - универсальное решение для типовых задач защиты.

Совместимость и монтаж

Патрон ПТ 1.1 10 кВ 5 А 12.5 кА У3 совместим с предохранителями серии ПКТ и ПТ, выпускаемыми КЭАЗ. Для монтажа требуется специализированная держательная система с контактными зажимами, соответствующими диаметру 55 мм. Установка выполняется только при отключенном питании. Недопустимо применение с другими типами предохранителей - это нарушает гарантию безопасности и соответствие категории gR.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60282-1 и ГОСТ 15150, что подтверждает надёжность работы в условиях промышленных электросетей. Категория применения gR обеспечивает селективную защиту, минимизируя вероятность ложных срабатываний. Отказ от соблюдения условий эксплуатации (например, превышение тока или напряжения) может привести к взрывному разрушению корпуса.

Преимущества

• Высокая коммутационная способность (12,5 кА) позволяет использовать патрон даже в местах с большими токами КЗ.
• Токоограничивающая технология снижает энергию, проходящую через оборудование при аварии, продлевая срок службы связанных компонентов.
• Устойчивость к широкому диапазону температур делает его пригодным для использования в холодных регионах и на открытом воздухе внутри камер.
• Международная сертификация (gR) гарантирует совместимость с современными системами автоматизации и защиты.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не допускает использование во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса.
• Не рекомендован для защиты мощных двигателей или нагрузок с высокими пусковыми токами - возможны ложные срабатывания.
• Требуется точное соответствие диаметра 55 мм и типа держателя - несовместим с патронами других производителей без адаптеров.

Примеры использования

• Защита трансформаторов 6/10 кВ в КРУ-10.
• Автоматическая защита кабельных линий на подстанциях.
• Фидеры питания для насосных станций и вентиляционных установок в промышленных объектах.
• Резервирование в системах бесперебойного питания с высоковольтными преобразователями.

Практические советы

• Перед заменой проверьте целостность контактов в держателе - окисление или деформация могут вызвать нагрев и отказ.
• При использовании нескольких патронов в одной ячейке убедитесь в равномерном тепловом режиме - избегайте плотной группировки.
• Не используйте патроны после физического повреждения корпуса, даже если внешний вид кажется нормальным - внутренние элементы могли нарушиться.
• Для обслуживания всегда применяйте средства индивидуальной защиты и следуйте регламенту работ под напряжением.
• Проверяйте соответствие маркировки на предохранителе и патроне - ПТ 1.1 10 кВ 5 А 12.5 кА У3 должен использоваться только с оригинальными предохранителями КЭАЗ серии ПКТ.
