Паяльник 80 791 NSE-Pes03-30W-KP (пластик; конус прямой) Navigator 80791

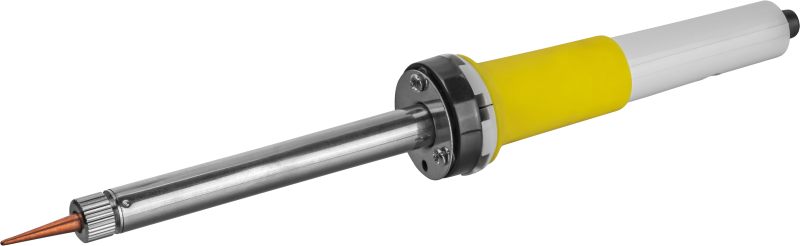

Электрический паяльник Navigator 80 791 NSE-Pes03-30W-KP - компактный инструмент с коническим жалом и сменной насадкой, предназначенный для точечной пайки радиоэлементов и тонкопроволочных соединений в условиях ограниченного пространства. Подходит для ремонта печатных плат, сборки электронных модулей и работы с чувствительными компонентами.

Назначение и область применения

Паяльник Navigator 80 791 NSE-Pes03-30W-KP используется там, где важна точность и контроль тепла: при пайке микросхем, SMD-компонентов, проводов малого сечения, контактных площадок на печатных платах. Благодаря небольшому размеру и узкому жалу идеально подходит для работ в плотном монтаже - например, в теле коммутационных устройств, автомобильной электронике, бытовых приборах и измерительных системах.

Технические характеристики

• Напряжение питания: 220 В - совместим с сетью бытового типа;
• Номинальная мощность: 30 Вт - достаточна для пайки деталей до 0,5 мм2, не перегревает чувствительные элементы;
• Максимальная температура жала: 400 C - позволяет работать с большинством припоев, включая Pb-Sn и безсвинцовые сплавы;
• Время выхода на рабочую температуру: 300 секунд - медленнее, чем у более мощных моделей; требует предварительного включения;
• Форма жала: коническая, прямая - обеспечивает доступ к труднодоступным участкам;
• Диаметр жала: 4,5 мм - оптимизирован для точечной пайки, не повреждает соседние дорожки;
• Сменное жало: да - можно заменить при износе или при необходимости смены формы.

Совместимость и монтаж

Паяльник Navigator 80 791 NSE-Pes03-30W-KP имеет стандартную резьбовую посадку для сменных жал. Убедитесь, что новое жало соответствует типу M3/M4 - такая резьба распространена в сериях NSE-PES. Для установки выкрутите старое жало против часовой стрелки, вставьте новое и затяните рукой - не используйте инструменты, чтобы не повредить резьбу. Нельзя использовать жала от других брендов с другим шагом резьбы - возможна порча корпуса.

Безопасность и стандарты

Инструмент не имеет специальной защиты от ударов или пылевлаги (IP-класс не указан). Работайте на сухой поверхности, избегайте попадания воды на нагревательный элемент. Корпус выполнен из термостойкого пластика - не допускайте контакта с раскалённым жалом. После окончания работы всегда отключайте от сети и ставьте паяльник на негорючий подставку.

Преимущества

• Сменное жало продлевает срок службы всего устройства - не нужно менять весь паяльник при износе;
• Коническое жало диаметром 4,5 мм позволяет точно направлять тепло, минимизируя риск перегрева окружающих элементов;
• Низкая мощность (30 Вт) снижает нагрузку на сеть и безопасна для работы с тонкими проводами и микросхемами;
• Серия NSE-PES известна надёжностью нагревательных элементов - долговечность подтверждается многолетним использованием в сервисных центрах.

Ограничения применения

• Не предназначен для пайки крупных металлических поверхностей - 30 Вт недостаточно для прогрева массы больше 1–2 см³;
• Время нагрева 5 минут делает его неудобным для частых переключений между задачами;
• Отсутствие регулятора температуры исключает возможность точной настройки - нельзя применять для высокоточных процессов, требующих стабильности +-10 C;
• Пластиковый корпус не рассчитан на длительную работу в условиях повышенной влажности или запылённости.

Примеры использования

• Ремонт телефонов и планшетов - пайка разъёмов, батарей, шлейфов;
• Настройка аудиооборудования - замена конденсаторов, резисторов на звуковых платах;
• Сборка DIY-проектов - Arduino, Raspberry Pi, контроллеры;
• Автомобильная электроника - ремонт ЭБУ, датчиков, освещения;
• Лаборатории и учебные классы - демонстрация технологий пайки студентам.

Практические советы

• Перед первым использованием протрите жало влажной губкой - удалите антикоррозийное покрытие;
• При работе постоянно зачищайте жало от остатков припоя - это сохраняет теплопередачу;
• После завершения пайки сразу же нанесите тонкий слой припоя на жало - предотвращает окисление;
• Если жало плохо держит припой - возможно, требуется замена. Совместимые модели: NSE-PES-01, NSE-PES-02;
• Не оставляйте паяльник включённым без наблюдения - даже при 30 Вт он остаётся источником возгорания.
