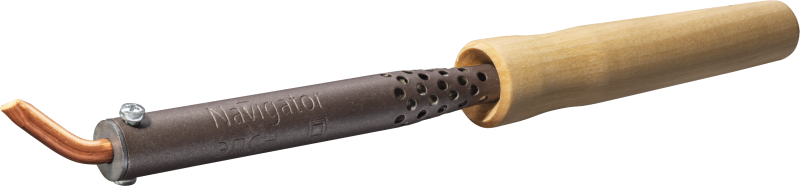

Паяльник деревянная ручка клин изогнутый NSE-Pes01-100W-СI - 25314 Navigator 80695

Паяльник электрический 100 Вт, деревянная ручка, клин изогнутый, NSE-Pes01-100W-СI - это надёжный инструмент для точечной пайки электронных компонентов, печатных плат и проводов. Произведённый компанией Navigator, он сочетает долговечность медного жала, комфортную деревянную рукоятку и устойчивый нагрев до 390 C, что делает его подходящим как для мастерских, так и для полевых работ.

Назначение и область применения

Паяльник NSE-Pes01-100W-СI предназначен для работы с электронными схемами, электротехническими устройствами и силовой проводкой. Подходит для пайки деталей с малым тепловым потоком - микросхем, резисторов, конденсаторов, контактов, а также для лужения медных шин и выводов. Благодаря средней мощности и контролируемому нагреву, его можно использовать в условиях ограниченного доступа к электроэнергии или при работе с чувствительными компонентами.

Технические характеристики

• Номинальное напряжение: 220 В - совместим с сетью бытового и промышленного типа;
• Номинальная мощность: 100 Вт - достаточна для равномерного прогрева жала без перегрузки сети;
• Рабочая температура: до 390 C - оптимальна для припоев на основе олова и свинца (PbSn);
• Время разогрева: 4 минуты (240 сек.) - время выхода на рабочий режим при холодном старте;
• Форма жала: клиновидная, скошенная - обеспечивает точный контакт с площадками и выводами;
• Диаметр жала: 7,6 мм - соответствует стандартным размерам для пайки SMD и THT компонентов;
• Материал жала: бескислородная медь М1 - высокая теплопроводность, устойчивость к окислению;
• Материал рукоятки: берёза - натуральное дерево с низкой теплопроводностью, снижающее риск ожога;
• Сменное жало: да - возможность замены при износе без замены всего устройства;
• Цвет: светло-бежевый - классический цвет, не маскирует следы припоя и грязи.

Совместимость и монтаж

Паяльник NSE-Pes01-100W-СI подключается напрямую к розетке 220 В. Для установки нового жала необходимо открутить два фиксирующих винта, извлечь износившееся жало и вставить новое. Убедитесь, что жало полностью вошло в гнездо - проверьте плотность посадки. Не используйте адаптеры или удлинители с низкой нагрузочной способностью - это может вызвать просадку напряжения и увеличить время разогрева. Работа с заземлённой розеткой рекомендована для защиты от статического электричества при пайке чувствительных микросхем.

Безопасность и стандарты

Инструмент не имеет сертификата CE или UL, однако выполнен в соответствии с требованиями безопасности для бытовых электроприборов. Температурный предел 390 C исключает риск возгорания припоя и повреждения изоляции проводов. Деревянная рукоятка снижает риск термических травм. Не допускается использование в сырых помещениях или при наличии открытой воды - отсутствует защита IP. После завершения работы всегда отключайте паяльник от сети и помещайте его в специальный подставку.

Преимущества

• Высокая теплопроводность медного жала обеспечивает быстрый и равномерный нагрев поверхности;
• Двухвинтовая система крепления жала гарантирует устойчивость даже при значительном усилии при пайке;
• Стальной радиатор усиливает механическую прочность корпуса, позволяя работать с давлением на жало;
• Натуральная деревянная рукоятка с углублением для пальца снижает усталость при длительной работе;
• Сменяемое жало продлевает срок службы паяльника - не требуется замена всего устройства при износе.

Ограничения применения

• Не подходит для пайки толстостенных металлических деталей (например, труб, рам) - мощности 100 Вт недостаточно;
• Не используется в условиях повышенной влажности, пыли или взрывоопасной среды - отсутствует защита IP;
• Запрещено применять с припоями на основе цинка или алюминия - требуют температуры выше 450 C;
• Не рекомендуется для автоматизированных систем или роботизированных станций - управление только вручную;
• Время разогрева 4 минуты слишком велико для операций с частой сменой задач - лучше выбрать модели с быстрым нагревом (≤90 с).

Примеры использования

• Пайка SMD-компонентов на печатных платах компьютеров и телефонов;
• Лужение медных проводов перед соединением в распределительных коробках;
• Ремонт импульсных блоков питания, зарядных устройств и LED-светильников;
• Обслуживание аудио- и видеооборудования - пайка разъёмов, конденсаторов, катушек;
• Настройка и модификация электронных схем в учебных лабораториях и ремонтных мастерских.

Практические советы

• Перед первой использованием протрите жало влажной губкой - удалите антикоррозийное покрытие с производства;
• При каждом использовании наносите тонкий слой припоя на жало после разогрева - это предотвращает окисление;
• Учитывайте посадочный диаметр жала 7,6 мм - при заказе запасных частей выбирайте только совместимые модели;
• Не держите жало в воздухе более 1–2 минут без нагрузки - это ускоряет износ медной поверхности;
• Храните паяльник в сухом месте, в подставке, чтобы избежать деформации рукоятки и повреждения жала;
• При появлении черных пятен на жале - очистите его специальным спиралевидным бруском, не используйте абразивы.
