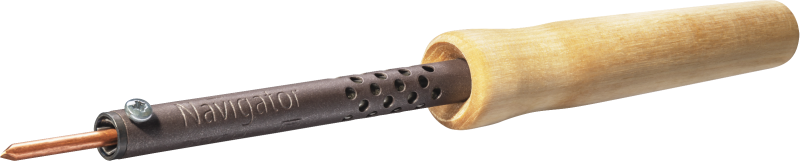

Паяльник деревянная ручка клин прямой NSE-Pes01-25W-СP - 25309 Navigator 80690

Паяльник электрический 25 Вт, деревянная ручка, клин прямой, NSE-Pes01-25W-СP - компактный инструмент для точечной пайки электронных компонентов и проводов, подходящий как для домашнего ремонта, так и для профессионального обслуживания печатных плат. Бренд Navigator и артикул NSE-Pes01-25W-СP указывают на серию NSE-PES, предназначенную для надежной работы в условиях регулярного использования.

Назначение и область применения

Паяльник NSE-Pes01-25W-СP создан для пайки тонких проводов, микросхем, разъемов и других элементов электронных устройств. Подходит для работ с печатными платами, электропроводкой, радиоэлементами и небольшими электротехническими сборками. Не предназначен для пайки крупных металлических деталей или силовой аппаратуры.

Технические характеристики

• Напряжение питания: 220 В - совместим с сетью бытового напряжения в России и странах СНГ.
• Номинальная мощность: 25 Вт - оптимальна для пайки мелких деталей, не перегревает чувствительные компоненты.
• Максимальная температура жала: 270 C - достаточно для припоев типа ПОС-61 и аналогичных, но недостаточно для твердых припоев или алюминия.
• Время нагрева до рабочей температуры: 420 секунд - медленнее, чем у более мощных моделей; требует планирования времени работы.
• Диаметр жала: 3,5 мм - стандартный размер для точечной пайки, совместим с типовыми насадками.
• Форма жала: скошенная - удобна для доступа к плотным контактам и миниатюрным выводам.
• Материал жала: бескислородная медь М1 - обеспечивает равномерный нагрев и долгий срок службы при правильном уходе.
• Рукоятка: деревянная (береза) - снижает передачу тепла, предотвращает ожоги.
• Цвет: светло-бежевый - классический цвет для инструментов, легко заметен на столе.

Совместимость и монтаж

Жало NSE-Pes01-25W-СP сменное и крепится двумя винтами - можно заменить самостоятельно без специнструментов. Убедитесь, что новое жало имеет тот же диаметр (3,5 мм) и форму (скошенная). Для установки открутите винты, извлеките старое жало, вставьте новое и затяните винты равномерно, чтобы избежать перекоса. Не используйте жала с другим креплением - они не подойдут.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для бытовых электроинструментов. Отсутствие заземления в конструкции делает его менее безопасным при работе во влажной среде - не применяйте в помещениях с повышенной влажностью без защиты. Работайте на изолирующей поверхности, не касайтесь раскалённого жала руками даже после отключения - остаточное тепло сохраняется минутами.

Преимущества

• Высокая теплопроводность медного жала обеспечивает стабильный нагрев и равномерное распределение припоя.
• Деревянная рукоятка снижает риск ожога и комфортно лежит в руке благодаря желобку для большого пальца.
• Стальной радиатор повышает механическую прочность - инструмент выдерживает легкое давление при пайке плотных соединений.
• Простая система замены жала - не требуется обращение в сервис, ремонт возможен своими силами.

Ограничения применения

• Не подходит для пайки массивных деталей - 25 Вт слишком мало для проводов больше 1,5 мм2 или металлических корпусов.
• Длительное время нагрева (7 минут) - неэффективен при частой смене задач или скоростной сборке.
• Не рассчитан на постоянную работу - рекомендуется делать паузы каждые 10–15 минут, чтобы продлить жизнь нагревателю.
• Не использовать в местах с высокой влажностью, взрывоопасной средой или рядом с горючими материалами.

Примеры использования

• Пайка SMD-компонентов на печатных платах компьютеров, зарядных устройств, аудиотехники.
• Замена перегоревших предохранителей или перемычек в блоках питания.
• Лужение и соединение многожильных проводов в распределительных коробках.
• Ремонт радиоэлектронных схем в автомобилях (бортовые системы, датчики).

Практические советы

• Перед первым использованием прогрейте паяльник 10 минут, затем протрите жало влажной губкой - удалите оксидную плёнку.
• После каждой пайки покрывайте жало слоем припоя - это предотвращает окисление и увеличивает срок службы.
• Учитывайте посадочный диаметр 3,5 мм при заказе запасных жал - другие размеры не подойдут.
• Храните инструмент в сухом месте, лучше в специальном футляре - деревянная ручка боится влаги.
• Если жало плохо “хватает” припой - возможно, оно окислилось. Протрите его наждаком (мелкая зернистость) или замените.
