Паяльник с вакуумным отсосом 220V/40 Вт (HT-019) (ZD-210) | 12-0171 REXANT MEET

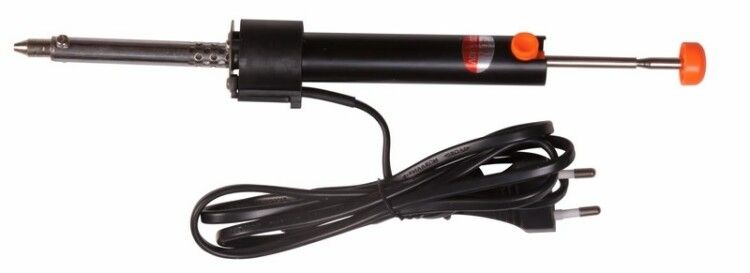

Паяльник с вакуумным отсосом 220 В/40 Вт HT-019 (ZD-210) от REXANT - это комбинированное устройство для пайки и удаления припоя, подходящее для точечного ремонта и демонтажа SMD-компонентов на печатных платах. Название устройства отражает его основную функцию: одновременная работа паяльника и вакуумного отсоса позволяет эффективно удалять расплавленный припой без повреждения выводов и дорожек.

Назначение и область применения

Паяльник с вакуумным отсосом 220 В/40 Вт HT-019 (ZD-210) предназначен для ручной работы с печатными платами: демонтажа микросхем, резисторов, конденсаторов и других элементов, а также для удаления излишков припоя после пайки. Подходит для сервисных центров, ремонтных мастерских и домашних радиолюбителей. Часто применяется при замене неисправных компонентов в телевизорах, телефонах, компьютерах и другой бытовой электронике.

Технические характеристики

• Напряжение питания: 230 В (совместим с сетью 220–240 В)
• Мощность: 40 Вт - достаточна для пайки типовых компонентов, но не предназначена для крупногабаритных соединений
• Рабочая температура жала: до 380 C - оптимальна для припоев SnPb и большинства безсвинцовых составов
• Время разогрева: 9 минут (540 секунд) - длительный прогрев, требует планирования работ
• Форма жала: резец/отвертка - удобна для точечного контакта, особенно на плотно расположенных выводах
• Диаметр жала: 7,5 мм - стандартный размер, совместим с большинством сменных наконечников этого типа
• Материал рукоятки: ударопрочный пластик - обеспечивает комфорт и безопасность при длительном использовании
• Длина шнура: 1,35 м - ограниченная свобода перемещения, рекомендуется использовать рядом с розеткой

Совместимость и монтаж

Паяльник с вакуумным отсосом 220 В/40 Вт HT-019 (ZD-210) имеет сменное жало - можно заменить при износе. Для установки нового жала необходимо остудить устройство, открутить фиксирующий колпачок и вставить новое жало до упора. Вакуумный отсос работает механически: перед применением его поршень нужно предварительно взвести, затем нажать на спусковую кнопку. Аксессуары и запчасти (жала, уплотнители) должны соответствовать модели ZD-210. Не используйте жала от других серий - возможна потеря герметичности отсоса.

Безопасность и стандарты

Устройство не имеет явного указания на соответствие международным стандартам безопасности (например, CE, UL). Однако конструкция соответствует базовым требованиям к электроинструментам класса II: двойная изоляция, пластиковая рукоятка, отсутствие заземления. Работайте в хорошо проветриваемом помещении - при нагреве припоя выделяются пары, опасные для здоровья. Не допускайте попадания воды внутрь корпуса отсоса.

Преимущества

• Интеграция паяльника и отсоса в одном корпусе снижает время операций - не нужно менять инструмент
• Эргономичная форма рукоятки уменьшает усталость при работе
• Сменное жало продлевает срок службы устройства
• Не требуется внешний источник вакуума - механизм автономный, работает за счет пружины

Ограничения применения

• Высокое время разогрева (9 минут) делает его неэффективным для частых переключений между задачами
• Мощность 40 Вт недостаточна для пайки больших площадок, металлических корпусов или многовыводных QFP-компонентов
• Вакуумный отсос не подходит для удаления припоя с BGA-чипов - требуются термовоздушные станции
• Не рассчитан на непрерывную работу более 10–15 минут - риск перегрева двигателя отсоса
• Запрещено использовать в условиях повышенной влажности или вблизи легковоспламеняющихся материалов

Примеры использования

• Замена SMD-конденсатора на материнской плате ноутбука
• Удаление старого припоя с выводов DIP-микросхемы перед установкой новой
• Чистка контактных площадок после демонтажа QFN-компонента
• Ремонт зарядных устройств, LED-драйверов, аудиоаппаратуры

Практические советы

• Перед первым использованием прогрейте паяльник с вакуумным отсосом 220 В/40 Вт HT-019 (ZD-210) без нагрузки - это позволит выгореть остаткам смазки внутри жала
• После каждой операции очищайте жало медной губкой - не используйте напильники или абразивы
• Всегда взводите отсос до начала пайки - не пытайтесь активировать его уже на горячем припое
• Учитывайте посадочный диаметр жала 7,5 мм при заказе запасных частей - совместимость с другими моделями не гарантирована
• Храните устройство в сухом месте, с отсоединённым шнуром - влага может испортить механизм отсоса
