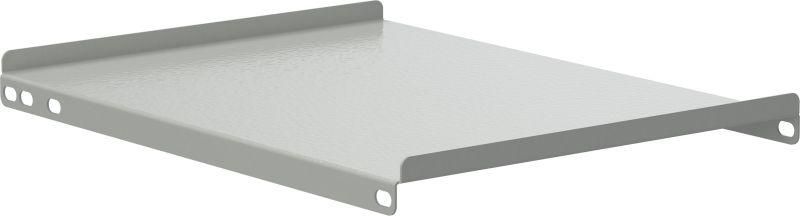

Перегородка горизонтальная для распред. шин 245х250 FORMAT IEK FO-00-HWD-0245-025

Перегородка горизонтальная для распределительных шин 245х250 от IEK (ИЭК), артикул fo-00-hwd-0245-025, предназначена для безопасной изоляции токоведущих частей внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 245х250 устанавливается внутри шкафов НКУ для физического разделения магистральных шин (основных силовых цепей) и распределительных шин (ответвлений к нагрузкам). Она предотвращает случайный контакт с токоведущими элементами при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании оборудования. Применяется в промышленных щитах управления, распределительных пунктах и системах автоматизации.

Технические характеристики

• Размеры: 245 × 250 мм - оптимальные для стандартных модульных шкафов НКУ
• Материал: сталь с оцинкованным покрытием - обеспечивает прочность и защиту от коррозии
• Цвет: серый - совместим с цветовой гаммой корпусов IEK серии FORMAT
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию в условиях промышленного производства

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 245х250 совместима со шкафами НКУ серии FORMAT от IEK. Устанавливается на направляющие или крепится болтовым соединением к раме шкафа. Для правильной установки необходимо соблюдать расположение отверстий под шины и зазоры для прохода кабелей. Перегородка не требует дополнительных инструментов - достаточно отвертки и уровня для выравнивания.

Безопасность и стандарты

Конструкция перегородки соответствует требованиям ГОСТ Р МЭК 61439-1 и ГОСТ Р 51321.1, обеспечивающим электрофизическую безопасность распределительных устройств. Оцинкованная сталь снижает риск возникновения короткого замыкания между шинами за счет исключения контакта проводящих элементов через металлический корпус.

Преимущества

• Высокая механическая жесткость благодаря стальной основе - не деформируется под весом шин
• Защита от коррозии - оцинкование увеличивает долговечность в помещениях с повышенной влажностью
• Стандартные размеры - легко интегрируется в существующие сборки без доработок
• Не требует периодического обслуживания - надежна в течение всего срока службы

Ограничения применения

Перегородка горизонтальная для распределительных шин 245х250 не предназначена для использования вне шкафов НКУ. Не рекомендуется применять в средах с постоянным воздействием агрессивных химикатов (например, кислотных паров), так как оцинкованное покрытие имеет ограниченную устойчивость к таким условиям. Также не следует использовать как основную несущую конструкцию - она служит только для изоляции, а не для крепления тяжелых компонентов.

Примеры использования

• Шкафы управления насосными станциями - разделение входящего питания и выходных цепей двигателей
• Распределительные пункты на заводах - изоляция главной шины от групповых автоматических выключателей
• Щиты автоматики технологических линий - обеспечение безопасности при диагностике и ремонте

Практические советы

• Перед установкой проверьте соответствие размеров перегородки внутренним габаритам вашего шкафа - 245×250 мм должны свободно помещаться с запасом 5–10 мм по краям
• При использовании нескольких перегородок в одном шкафе соблюдайте равномерное расстояние между ними для удобства прокладки кабелей
• Не затягивайте крепеж слишком сильно - это может повредить оцинкованное покрытие и вызвать точечную коррозию
• Если требуется дополнительная изоляция, используйте термоусаживающие трубки или пластиковые вставки на шинах - перегородка сама по себе не является изолирующей конструкцией, а лишь препятствует физическому контакту
