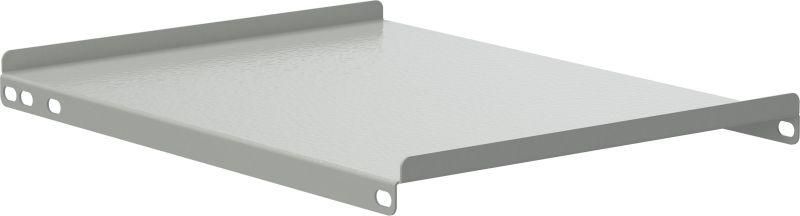

Перегородка горизонтальная для распред. шин 245х350 FORMAT IEK FO-00-HWD-0245-035

Перегородка горизонтальная для распределительных шин 245x350 от IEK (ИЭК), артикул fo-00-hwd-0245-035, предназначена для безопасной изоляции токоведущих элементов внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 245x350 устанавливается внутри шкафов низковольтного распределительного устройства (НКУ) для физического разделения двух зон: магистральных шин (основная линия питания) и распределительных шин (ответвления к нагрузкам). Она предотвращает случайный контакт с токоведущими частями при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании оборудования.

Технические характеристики

• Размеры: 245 × 350 мм - оптимальные для типовых шкафов НКУ серии FORMAT
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый - совместим с цветовой гаммой корпусов IEK
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 245x350 совместима со шкафами НКУ серии FORMAT от IEK. Установка осуществляется на направляющие или крепёжные отверстия внутри шкафа. Монтаж выполняется с помощью болтов или самонарезающих винтов - в комплект не входят, требуются отдельно. Перегородка не имеет собственных точек подключения, её задача - исключительно механическая изоляция.

Безопасность и стандарты

Изделие соответствует принципам защиты от прямого контакта, предусмотренным ГОСТ Р 51321.1 и IEC 61439. Применение перегородки повышает уровень защиты IP2X при открытых дверях шкафа, снижая риск поражения током при работе вблизи шин.

Преимущества

• Высокая жесткость стали предотвращает деформацию даже при внешнем воздействии
• Стандартные размеры позволяют заменить аналогичные детали без переделки шкафа
• Серый цвет не выделяется в общей эстетике шкафов IEK, не требует покраски
• Не требует техобслуживания - работает без контроля весь срок службы

Ограничения применения

• Не предназначена для использования вне шкафов НКУ - не защищает от пыли, влаги или химических сред
• Не является электроизолирующим материалом - не заменяет изоляторы или термостойкие экраны
• Не поддерживает высокие температуры выше 80 C - не применяется рядом с нагревательными элементами
• Не рекомендуется для установки в шкафах с напряжением свыше 1000 В переменного тока

Примеры использования

• Шкафы управления насосными станциями - разделение входящего кабеля и выходных цепей
• Распределительные пункты на заводах - изоляция главной шины от групповых автоматов
• Щитовые комнаты в офисных зданиях - обеспечение безопасности при плановом осмотре
• Аппаратные ввода-вывода - защита от случайного касания при замене предохранителей

Практические советы

• Проверьте внутренние габариты шкафа до заказа - размер 245×350 мм должен свободно помещаться с запасом 5–10 мм по всем сторонам
• При сборке шкафа убедитесь, что перегородка не соприкасается с токоведущими частями - даже сталь может стать проводником при наличии оксидов или влаги
• Для многократного демонтажа используйте металлические крепления с гайками вместо саморезов - продлевает срок службы крепёжных отверстий
• Заказывайте перегородку горизонтальную для распределительных шин 245x350 вместе с другими элементами серии FORMAT - гарантируете совместимость и соответствие проектным решениям IEK
