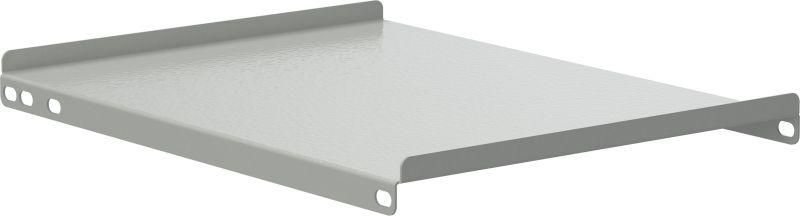

Перегородка горизонтальная для распред. шин 245х450 FORMAT IEK FO-00-HWD-0245-045

Перегородка горизонтальная для распределительных шин 245х450 от IEK (ИЭК), артикул fo-00-hwd-0245-045, предназначена для безопасной изоляции токоведущих элементов внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 245х450 устанавливается внутри шкафов НКУ для физического разделения магистральных шин (основного питания) и распределительных шин (ответвлений к нагрузкам). Она предотвращает случайный контакт с токоведущими частями при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании оборудования. Применяется в силовых щитах на производствах, в объектах ЖКХ, энергетике и автоматизации.

Технические характеристики

• Размеры: 245 × 450 мм - оптимальная высота и ширина для стандартных шкафов НКУ
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый - совместим с цветовой гаммой корпусов шкафов IEK
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 245х450 совместима со шкафами серии FORMAT от IEK. Установка осуществляется на направляющие или крепёжные отверстия внутри шкафа - перегородка фиксируется болтами или защёлками, в зависимости от модели шкафа. Для правильной установки проверьте соответствие размеров проёма в шкафу и габаритов перегородки. Не рекомендуется использовать с шкафами других производителей без подтверждения совместимости по габаритам и точкам крепления.

Безопасность и стандарты

Перегородка выполнена в соответствии с требованиями ГОСТ Р МЭК 61439-1/2 к изолирующим элементам в распределительных устройствах. Её применение повышает уровень защиты от поражения электрическим током (класс защиты IP2X при закрытых дверях). Сертифицирована для использования в системах до 1000 В переменного тока.

Преимущества

• Высокая жесткость стали предотвращает деформацию при механическом воздействии
• Стандартные размеры позволяют заменить аналогичные детали без переделки шкафа
• Серый цвет не выделяется в комплекте, сохраняет эстетику сборки
• Срок службы 15 лет снижает необходимость частой замены

Ограничения применения

• Не предназначена для использования вне металлических шкафов - не является самостоятельным изолирующим элементом
• Не обеспечивает герметичность - не применяется во взрывоопасных зонах или помещениях с повышенной влажностью без дополнительной защиты
• Не поддерживает монтаж кабельных вводов - требует наличия отдельных вводов в шкафу

Примеры использования

• Разделение входной магистрали и групповых цепей в щите освещения производственного цеха
• Изоляция главной шины от ответвлений в распределительном пункте (РП) многоквартирного дома
• Обеспечение безопасности при техобслуживании шкафа управления насосной станцией

Практические советы

• Перед установкой убедитесь, что перегородка не перекрывает места крепления шин или клеммных колодок
• При использовании нескольких перегородок - соблюдайте равномерное расположение для балансировки массы внутри шкафа
• Проверяйте наличие острых кромок после резки или модификации - при необходимости снимите фаску
• Артикул fo-00-hwd-0245-045 - единственный вариант этого размера в серии FORMAT; другие размеры требуют другого артикула
