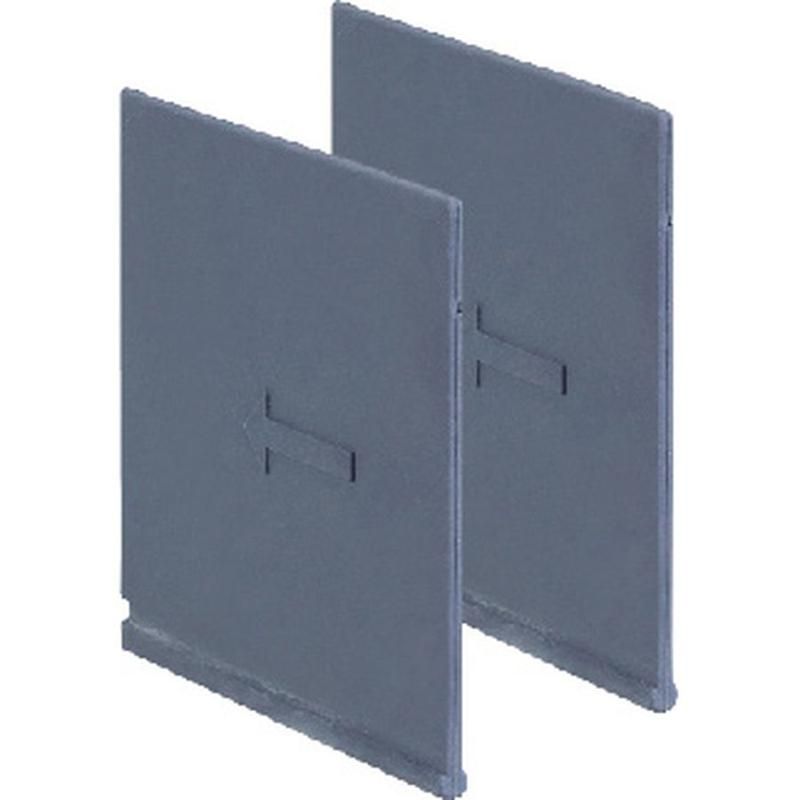

Перегородка межфазная PHS23-M8 для NM8N-400/630 CHINT 269773

Перегородка межфазная PHS23-M8 для NM8N-400/630 3P (R) от CHINT обеспечивает безопасную изоляцию между фазами в автоматических выключателях серии NM8N, предотвращая пробой и короткое замыкание при высоких токах.

Назначение и область применения

Перегородка межфазная PHS23-M8 используется внутри распределительных щитов с автоматическими выключателями NM8N-400 и NM8N-630 трехполюсного исполнения. Её задача - физически отделить друг от друга контакты фаз A, B и C, чтобы исключить возникновение дугового замыкания между ними при аварийной ситуации, перегрузке или механическом повреждении. Применяется в промышленных и коммерческих установках, где требуется повышенная надежность защиты электрооборудования.

Технические характеристики

• Тип: Безопасная изоляционная перегородка
• Совместима с: Автоматическими выключателями NM8N-400 и NM8N-630 (3P)
• Материал: Высокопрочная термостойкая пластиковая композиция
• Рабочее напряжение: До 1000 В переменного тока (AC)
• Степень защиты: Соответствует требованиям к внутренней изоляции в соответствии с IEC 60947-2

Совместимость и монтаж

PHS23-M8 устанавливается только в выключатели серии NM8N с номинальным током 400 А или 630 А, трёхполюсные модели. Перегородка вставляется в специальные направляющие между полюсами после монтажа автомата в шасси. Установка возможна только при отключенном питании и снятых крышках корпуса. Нельзя использовать с другими сериями выключателей - даже если они имеют аналогичный ток, форма крепления и габариты отличаются.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60947-2 для устройств низковольтного распределения. Материал перегородки устойчив к дуговому воздействию и не распространяет горение. Сертифицирована для работы в условиях промышленной среды с нормальной степенью загрязнения (Pollution Degree 2).

Преимущества

• Увеличивает безопасность при работе с высокими токами за счет жесткой изоляции между фазами
• Не требует обслуживания - служит весь срок службы автомата
• Легко устанавливается и не нарушает герметичность корпуса выключателя
• Обеспечивает соответствие нормам электробезопасности при прохождении проверок Электронадзора

Ограничения применения

• Не предназначена для использования вне выключателей NM8N-400/630 3P
• Не применяется в одно- или двухполюсных моделях
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или химически активных паров
• Запрещено использование при температуре выше +70 C окружающей среды

Примеры использования

• Щитовые помещения на заводах с мощными двигателями и насосами
• Распределительные пункты торговых центров и больниц
• Агрегаты с частотными преобразователями, где возможны импульсные перенапряжения
• Энергообъекты, где требуется усиление противопожарной безопасности

Практические советы

• Проверьте перед установкой, что ваш выключатель имеет маркировку “NM8N-400” или “NM8N-630”, и именно 3P (три полюса)
• Не используйте перегородку PHS23-M8 вместо других типов - даже если она кажется одинаковой по форме, различия в зазорах и креплениях могут нарушить работу автомата
• При замене старой перегородки обязательно отключите питание и убедитесь, что все полюсы находятся в нейтральном положении
• Храните запасные части PHS23-M8 в сухом месте - влага снижает эффективность изоляции
