Перегородка межфазная комп. 2 шт. ВА-305 3Р | 22989DEK DEKraft APC

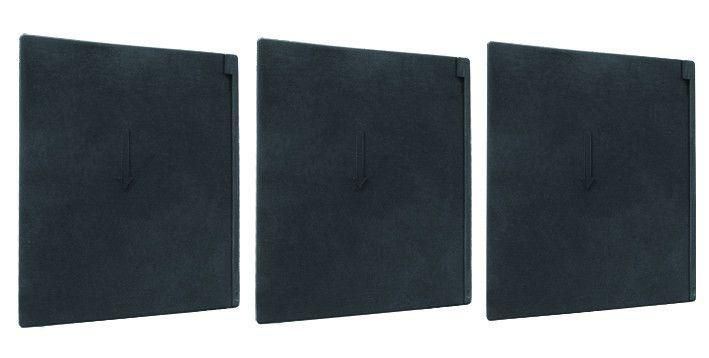

Перегородка межфазная комплект 2 шт. ВА-305 3Р от DEKraft предназначена для безопасной изоляции фаз между собой внутри распределительного щита, особенно когда пространство вокруг автомата ВА-305 ограничено. Этот комплект из двух перегородок обеспечивает надёжную изоляцию токоведущих частей, снижает риск КЗ и упрощает монтаж проводов.

Назначение и область применения

Перегородка межфазная комплект 2 шт. ВА-305 3Р используется для физической изоляции фазных проводников, подключённых к трёхполюсному автоматическому выключателю серии ВА-305. Применяется в случаях, когда плотная укладка кабелей создаёт риск случайного контакта между фазами - например, в компактных щитах, на производстве, в системах управления оборудованием. Особенно актуальна в условиях, где нельзя увеличить межфазный зазор за счёт габаритов щита.

Технические характеристики

• Напряжение: 220 В - рассчитана на работу в сетях до этого значения; не предназначена для высоковольтных цепей.
• Количество полюсов: 3 - совместима исключительно с трёхполюсными автоматами ВА-305.
• Тип изделия: Перегородка межфазная - изготовлена из электроизолирующего материала, не проводящего ток.
• Исполнение: Высокая - имеет повышенную вертикальную высоту, что позволяет эффективнее отделять провода даже при сложном маршруте прокладки.
• Комплектация: 2 шт. - одна перегородка устанавливается между первой и второй фазой, вторая - между второй и третьей.

Совместимость и монтаж

Перегородка межфазная комплект 2 шт. ВА-305 3Р совместима только с автоматическими выключателями серии ВА-305. Установка выполняется после монтажа автомата в DIN-рейку: перегородки вставляются в специальные направляющие на корпусе аппарата, между полюсами. Нельзя использовать с другими сериями автоматов - форма крепления и расположение клемм отличаются. Для правильной установки необходимо отключить питание и проверить соответствие положения перегородок по чертежу производителя.

Преимущества

• Уменьшает риск межфазного замыкания при плотной укладке кабелей.
• Позволяет экономить место в щите, не требуя увеличения шага между автоматами.
• Не требует дополнительных инструментов для установки - просто вставляется в пазы.
• Изготовлена из термостойкого изолирующего материала, устойчив к нагреву от работы автомата.

Ограничения применения

• Не применяется в сетях выше 220 В - не соответствует требованиям безопасности для 380 В и выше.
• Подходит только для трёхполюсных автоматов ВА-305 - не совместима с однополюсными, двухполюсными или моделями других серий.
• Не является заменой основной изоляции кабелей - должна использоваться как дополнительная мера защиты.
• Не рекомендуется применять в средах с постоянным воздействием масла, химикатов или агрессивной влаги - материал не предназначен для таких условий.

Примеры использования

• Щитовое оборудование на заводе: три фазы питания подведены к ВА-305, провода проходят рядом - перегородки предотвращают контакт при вибрациях.
• Контрольные панели станков: ограниченное пространство внутри корпуса - перегородки позволяют уложить провода компактно без потери безопасности.
• Обновление старых щитов: при замене одного автомата на ВА-305, чтобы сохранить существующую компоновку, используются эти перегородки вместо переустройства всего щита.

Практические советы

• Перед установкой убедитесь, что автоматы ВА-305 установлены правильно и все клеммы доступны - перегородки не должны мешать затяжке проводов.
• Проверьте, что перегородки полностью вошли в пазы: недостаточная посадка снижает надёжность изоляции.
• Не используйте перегородки в качестве опоры для кабелей - они не рассчитаны на механическую нагрузку.
• При сборке щита с несколькими ВА-305 - каждый комплект из 2 шт. используется отдельно для каждого автомата.
• Храните запасные перегородки - при ремонте или замене автомата они часто теряются или повреждаются.
