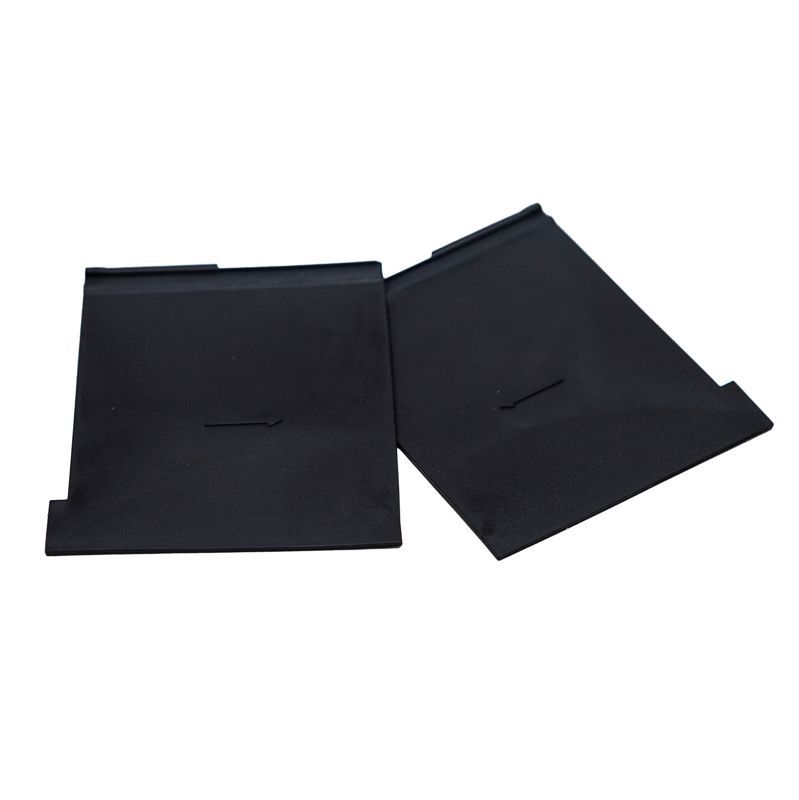

Межполюсная перегородка PRO.KVANT 100-160 (комплект 2 шт) Контактор (Legrand) KVA000060

Межполюсная перегородка 100-160 (комплект 2 шт.) PRO.KVANT - элемент для повышения безопасности автоматических выключателей серии PRO.KVANT, предотвращающий пробой между фазами на контактах и выводах. Комплект из двух перегородок дополняет стандартную комплектацию и используется при модификациях или заменах в распределительных щитах.

Назначение и область применения

Межполюсная перегородка 100-160 (комплект 2 шт.) PRO.KVANT устанавливается между полюсами автоматического выключателя для создания дополнительной электроизоляции. Это снижает риск возникновения межфазного КЗ при высоких токах, перегрузках или наличии конденсата. Применяется в щитах с автоматическими выключателями PRO.KVANT, особенно там, где плотная компоновка или повышенные требования к надежности.

Технические характеристики

• Подходит для автоматических выключателей с номинальным током 100–160 А
• Комплект содержит две перегородки
• Изготовлена из термостойкого диэлектрического материала
• Не требует внешнего питания и механических соединений
• Установка осуществляется вручную без инструментов

Совместимость и монтаж

Перегородки совместимы исключительно с автоматическими выключателями серии PRO.KVANT, в том числе с артикулом kva000060. Они предназначены для установки между полюсами уже установленного аппарата - после демонтажа крышки корпуса. Перед монтажом необходимо отключить питание и убедиться, что все контакты находятся в нейтральном положении. Перегородки не подходят для выключателей других серий, даже если они имеют аналогичный номинальный ток.

Преимущества

• Увеличивает уровень защиты от межфазных пробоев за счет физической изоляции
• Сохраняет степень защиты IP20 корпуса выключателя
• Не влияет на тепловые режимы работы устройства
• Легко заменяются при необходимости ремонта или модернизации

Ограничения применения

• Не применяется с выключателями вне серии PRO.KVANT
• Не предназначен для использования в условиях постоянного воздействия открытого пламени или химически активных сред
• Не обеспечивает защиту от прямого контакта с токоведущими частями - требуется соблюдение правил электробезопасности
• Не рекомендуется использовать в системах с напряжением выше 690 В переменного тока

Примеры использования

• Электрощиты на промышленных участках с группой автоматов по 100–160 А
• Щитовые помещения с ограниченным свободным пространством, где выключатели расположены вплотную
• Объекты с высокой влажностью или запылённостью, где есть риск образования мостиков проводимости
• Аппараты, прошедшие модернизацию с увеличенным числом полюсов

Практические советы

• При замене старых перегородок проверьте, чтобы новые соответствовали модели и номинальному току - используйте артикул kva000060
• Если в комплекте выключателя было четыре перегородки, а вам нужны только две - можно купить один комплект вместо того, чтобы брать по одной штуке
• Не устанавливайте перегородки поверх повреждённых или деформированных контактных зажимов - это нарушит герметичность и изоляцию
• При сборке щита учитывайте, что наличие перегородок не освобождает от обязательного соблюдения минимальных расстояний между фазами согласно ПУЭ
