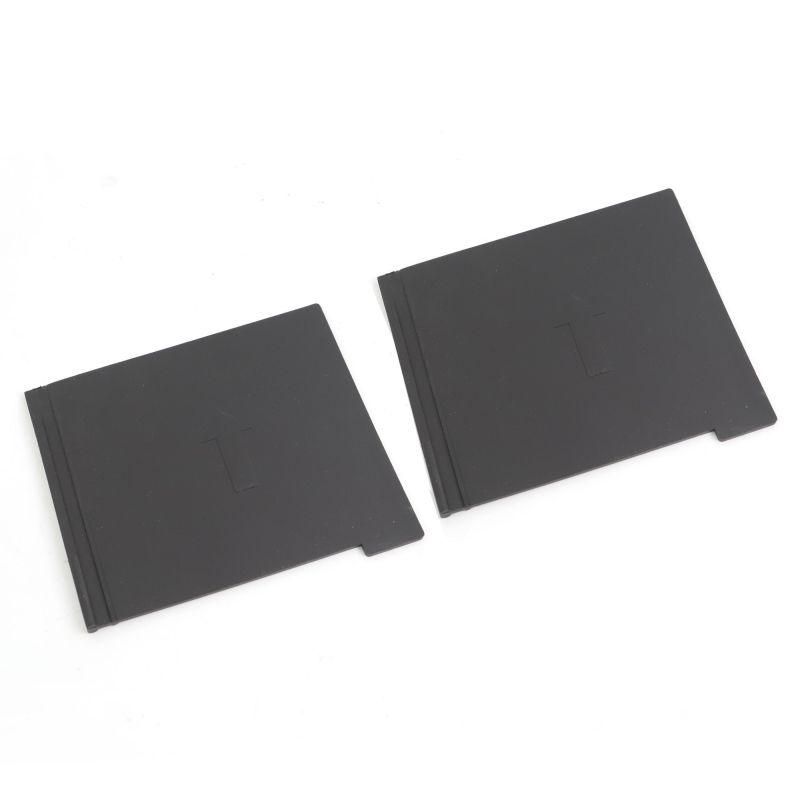

Перегородка межполюсная TQQ для MGS630/400 (уп.2шт) YON TQQ-MGS630IB3 ДКС

Межполюсная перегородка TQQ для MGS630/400 (комплект 2 шт.) DKC - элемент для повышения электрической безопасности автоматических выключателей серии YON MAX MGS при использовании крупногабаритных проводников. Комплект из двух перегородок обеспечивает надёжную изоляцию между фазами, снижая риск пробоя между полюсами.

Назначение и область применения

Межполюсная перегородка TQQ для MGS630/400 (комплект 2 шт.) DKC применяется внутри автоматических выключателей серии YON MAX MGS, когда необходимо установить провода большего сечения, чем предусмотрено заводской комплектацией. Увеличенный размер жил вызывает сближение токоведущих частей, что создаёт риск межфазного замыкания. Перегородки заполняют свободное пространство между полюсами, восстанавливая требуемую изоляционную длину и предотвращая возникновение дугового замыкания.

Технические характеристики

• Совместима с автоматическими выключателями MGS630 и MGS400 серии YON MAX MGS
• Комплект состоит из двух перегородок - для защиты между всеми тремя полюсами
• Изготовлена из высоконаполненного термостойкого диэлектрика, устойчивого к дуговым воздействиям
• Работает в температурном диапазоне, соответствующем классу исполнения выключателей YON MAX MGS

Совместимость и монтаж

Перегородки TQQ для MGS630/400 (комплект 2 шт.) DKC устанавливаются исключительно внутрь уже смонтированного автомата серии YON MAX MGS. Монтаж выполняется после демонтажа крышки корпуса и до окончательной сборки. Каждая перегородка вставляется строго между двумя соседними полюсами. Нельзя использовать перегородки с другими сериями выключателей - даже близкими по габаритам. Для правильной установки требуется совпадение формы крепления и расположения контактов - только MGS630 и MGS400 подходят точно.

Преимущества

• Устраняет риск межфазного пробоя при применении проводов сечением более 95 мм2
• Не требует замены всего выключателя - экономит время и стоимость ремонта
• Сохраняет степень защиты IP20 и другие параметры сертифицированного устройства
• Произведена в рамках одной системы - полностью совместима с оригинальными компонентами YON MAX MGS

Ограничения применения

• Не предназначена для выключателей других серий - даже если они имеют аналогичное номинальное напряжение
• Не используется в модульных распределительных щитах как самостоятельный элемент - только внутри корпуса автомата
• Запрещается использование при наличии видимых трещин, деформаций или следов перегрева на самой перегородке
• Не рекомендовано применять с многожильными проводами, защищёнными только опрессовкой без наконечника - возможна неравномерная нагрузка на контакт

Примеры использования

• Промышленные станки с мощными двигателями, где используются кабели 120–185 мм2
• Конвейерные линии с центральными распределительными щитами, оснащёнными автоматами MGS630
• Объекты с повышенным уровнем энергопотребления: водоканалы, насосные станции, тепловые пункты

Практические советы

• Перед установкой проверьте, чтобы все контакты были чистыми и не имели следов окисления - перегородка не компенсирует плохой контакт
• После монтажа обязательно проведите контрольный осмотр: перегородки должны плотно сидеть, не болтаться и не задевать за механизмы отключения
• Учитывайте посадочные размеры: перегородки рассчитаны именно на MGS630/400, а не на MGS100 или MGS250
• Храните комплект в сухом месте - влага может снизить диэлектрические свойства материала
• При замене автомата - всегда используйте оригинальные комплектующие DKC. Альтернативы могут не гарантировать безопасность.
