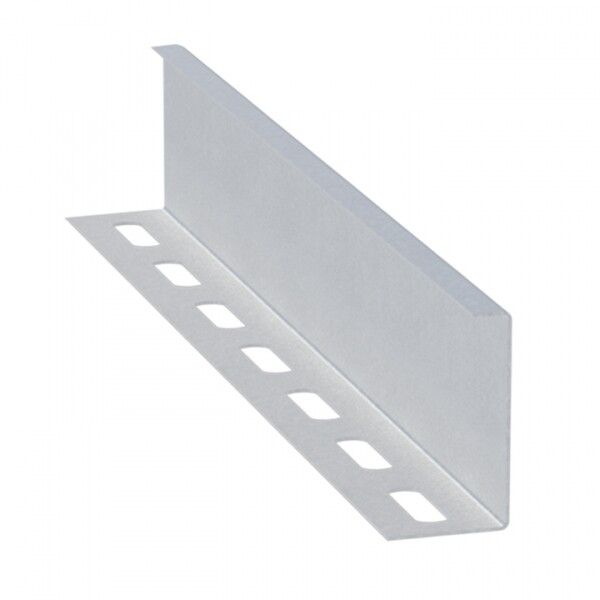

Перегородка разделительная h=80мм (1500мм) | p8007 EKF

Перегородка разделительная для лотка высотой 80 мм и длиной 1500 мм от EKF в артикуле p8007 используется для разделения кабельных трасс внутри лотков системы EKF-Line, обеспечивая безопасную и упорядоченную прокладку силовых и слаботочных проводов.

Назначение и область применения

Перегородка разделительная для лотка высотой 80 мм применяется внутри кабельных лотков системы EKF-Line для физического разделения различных типов кабелей: например, силовых и слаботочных цепей, питания и управления, аналоговых и цифровых сигналов. Это предотвращает помехи, снижает риск повреждений и соответствует требованиям ПУЭ. Подходит для установки в промышленных, офисных, жилых и общественных зданиях - там, где требуется чёткая организация кабельных трасс.

Технические характеристики

• Высота: 80 мм - обеспечивает достаточное расстояние между группами кабелей;
• Длина: 1500 мм - совпадает со стандартной длиной лотков EKF-Line, не требует подрезки;
• Толщина материала: 0,8 мм - оптимальная прочность при минимальном весе;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - устойчивость к коррозии, долгий срок службы;
• Форма профиля: L-образная - надёжно фиксируется в бортах лотка;
• Цвет: серый (RAL 7035) - единый внешний вид с другими элементами системы EKF-Line;
• Крепление: винтовое - возможность демонтажа и регулировки положения;
• Наличие монтажных отверстий: да - позволяют закрепить перегородку саморезами к основанию лотка.

Совместимость и монтаж

Перегородка разделительная для лотка высотой 80 мм универсально совместима с любыми лотками системы EKF-Line, имеющими соответствующую ширину. Устанавливается внутрь лотка параллельно его длинной стороне. Для фиксации используются винты через предусмотренные отверстия - можно закрепить как к дну лотка, так и к боковым стенкам. Монтаж выполняется до прокладки кабелей. Перегородка легко режется болгаркой или ножницами по металлу при необходимости подгонки по длине.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и ПУЭ по разделению кабельных трасс. Оцинкованное покрытие защищает от электрохимической коррозии, что особенно важно во влажных и агрессивных средах. Гарантийный срок - 36 месяцев, что подтверждает соответствие качественным стандартам производства.

Преимущества

• Универсальность - подходит ко всем лоткам EKF-Line, даже если они отличаются по ширине;
• Простота монтажа - не требует специальных инструментов, крепится стандартными саморезами;
• Долговечность - оцинковка по методу Сендзимира гарантирует защиту от ржавчины в течение всего срока службы;
• Чёткое разделение - минимизирует электромагнитные помехи и упрощает обслуживание и диагностику;
• Сохраняет целостность лотка - не деформирует стенки при установке.

Ограничения применения

Не рекомендуется использовать перегородку в условиях постоянного механического воздействия (например, удары, вибрация свыше 10G) - возможна деформация тонкого металла. Также не следует применять её в лотках с внутренней высотой менее 80 мм - она не войдёт. Нельзя использовать в качестве несущего элемента - перегородка не рассчитана на нагрузку, кроме собственного веса и кабелей.

Примеры использования

• Разделение силового кабеля 4x25 мм2 и сигнального кабеля Cat.6 в шкафу автоматизации на заводе;
• Организация трассы в этажном щите: отдельные каналы для освещения, лифта и домофона;
• Прокладка в коробах на потолке торгового центра - изоляция сетей Ethernet от переменного тока 220 В;
• Обустройство кабельных путей в больницах - разделение медицинских приборов и систем связи.

Практические советы

• Перед монтажом проверьте внутреннюю высоту лотка - она должна быть не меньше 80 мм;
• Если лоток имеет крышки, убедитесь, что перегородка не выступает выше уровня бортов - иначе крышка не закроется;
• Для длинных участков используйте несколько перегородок с шагом не более 1,5 м - это предотвратит прогиб кабелей;
• При использовании в сырых помещениях дополнительно смажьте места крепления антикоррозийным составом;
• Артикул p8007 - идеальный компаньон для лотков EKF-Line; всегда выбирайте одинаковые комплектующие одной серии для совместимости.
