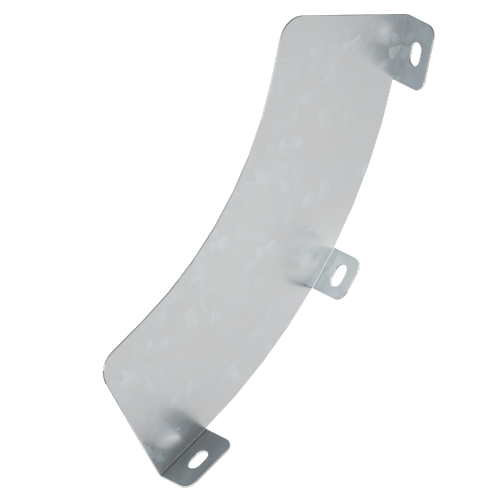

Перегородка SEP для угла CS 45,H100, в комплекте с крепежными элементами и необходимыми монтажа, г/о | SSC41000KHDZ DKC ДКС

Перегородка SEP для угла CS 45, H100, в комплекте с крепежными элементами, горячее оцинкование (г/о, DKC) - это элемент системы S5 Combitech от DKC, предназначенный для разделения кабельных цепей внутри угловых соединений кабельных лотков. Благодаря горячему оцинкованию и материалу из нержавеющей стали, перегородка обеспечивает долговечную работу в агрессивных условиях.

Назначение и область применения

Перегородка SEP для угла CS 45, H100 используется для физического разделения кабелей разного назначения - например, силовых и слаботочных - внутри вертикального внутреннего угла кабельного лотка с углом 45°. Это снижает риск электромагнитных помех и упрощает обслуживание. Применяется в системах распределения электроэнергии на промышленных объектах, в цехах, на транспорте, в энергоустановках, где требуется надёжная организация трасс кабелей.

Технические характеристики

• Высота: 100 мм - соответствует высоте профиля кабельного лотка CS 45
• Материал: нержавеющая сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Покрытие: горячее оцинкование (г/о) - защищает от коррозии в условиях повышенной влажности, химических паров и температурных колебаний
• Цвет: серый - совпадает с цветовой гаммой других элементов серии S5 Combitech
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в рамках требований к кабельным системам
• Тип крепления: винтовой - позволяет жёстко закрепить перегородку без сварки

Совместимость и монтаж

Перегородка SEP для угла CS 45, H100 совместима исключительно с кабельными лотками серии CS 45 от DKC. Устанавливается в угол между двумя стенками лотка. Монтируется с помощью входящих в комплект крепёжных элементов: винты CM010610HDZ и гайки CM100600HDZ. Перегородка поставляется в разогнутом виде - перед установкой её необходимо согнуть до угла 45° вручную. Для точного совмещения рекомендуется использовать шаблон или направляющую. Крепление выполняется через предварительно просверленные отверстия в боковых стенках лотка.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости кабельных систем и применяется в соответствии с нормами ПУЭ и ГОСТ Р 50571. Высокая степень защиты от коррозии делает перегородку подходящей для использования в помещениях с повышенной влажностью, на открытом воздухе и в зонах с химически активной средой.

Преимущества

• Увеличенная стойкость к коррозии благодаря сочетанию нержавеющей стали и горячего оцинкования
• Не требует сварки - монтаж осуществляется болтовым соединением, что ускоряет сборку и упрощает демонтаж
• Сохраняет форму и функциональность при длительной эксплуатации даже в условиях вибраций и перепадов температур
• Полная совместимость с другими элементами серии S5 Combitech - позволяет собирать единые, стандартизированные трассы

Ограничения применения

• Подходит только для углов 45° - несовместима с лотками других углов (90°, 30° и т.д.)
• Не предназначен для горизонтальных участков - работает только во внутренних вертикальных углах
• Рекомендовано применять только в составе системы S5 Combitech; использование с продукцией других производителей может нарушить герметичность и огнестойкость
• Не следует использовать в средах с постоянным контактом с открытыми источниками огня - хотя огнестойкая, она не является противопожарной преградой класса EI 120+

Примеры использования

• Разделение силового и сигнального кабеля в промышленном щите с кабельным лотком CS 45
• Организация трассы в цехе с высокой влажностью - пищевые производства, мойки, холодильные камеры
• Монтаж в подземных тоннелях, где есть риск конденсата и коррозии
• Стационарные системы управления на железнодорожных станциях и метрополитенах

Практические советы

• Перед установкой проверьте, что внутренний угол лотка имеет точно 45° - отклонение более чем +-2° затруднит плотное прилегание перегородки
• Используйте только комплектный крепёж (CM010610HDZ + CM100600HDZ): другие винты могут иметь неверную длину или шаг резьбы
• При работе в местах с сильной вибрацией дополнительно используйте пластиковые или металлические контргайки
• При необходимости можно резать перегородку по длине ножницами по металлу - после резки края рекомендуется обработать антикоррозийным спреем
• Не забудьте, что перегородка увеличивает общую ширину трассы - учтите это при расчете свободного места в шкафу или канале
