Перегородка SEP для угла CS90 H100, в комплекте с крепежными элементами и необходимыми монтажа, г/о | SSC91000KHDZ DKC ДКС

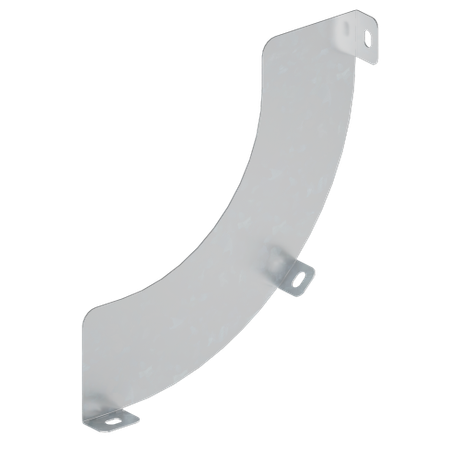

Перегородка SEP для угла CS90 H100 от DKC - это металлический элемент для внутренней сегментации кабельных лотков в вертикальных углах 90°, обеспечивающий безопасную изоляцию силовых и слаботочных цепей. Изделие выполнено из нержавеющей стали с горячим цинкованием и поставляется в комплекте с крепежом; артикул ssc91000khdz совместим с профилем S5 Combitech.

Назначение и область применения

Перегородка SEP для угла CS90 H100 используется для физического разделения кабелей разного типа внутри наружного угла 90° кабельного лотка. Это предотвращает электромагнитные помехи между силовыми и слаботочными цепями, снижает риск перегрева и обеспечивает соответствие требованиям безопасности при распределении электроэнергии. Применяется исключительно в системах кабельной организации, где требуется жесткая изоляция проводов - например, в промышленных щитовых, автоматизации производства, транспорте и энергообъектах.

Технические характеристики

• Высота: 100 мм - соответствует высоте борта уголков серии S5 Combitech;
• Материал: нержавеющая сталь - устойчивость к коррозии, механическим нагрузкам и химическим воздействиям;
• Покрытие: горячее цинкование (г/о) - усиленная антикоррозийная защита за счет толстого слоя цинка, нанесенного методом погружения;
• Цвет: серый - единый цветовой ряд с другими элементами системы DKC;
• Огнестойкость: да - сохраняет целостность при температурных перегрузках, не способствует распространению пламени;
• Тип крепления: винтовой - надежное соединение через предустановленные отверстия;
• Комплектация: два винта CM010610HDZ и две гайки CM100600HDZ - все необходимые крепежные детали входят в комплект.

Совместимость и монтаж

Перегородка SEP для угла CS90 H100 совместима **только** с угловыми профилями серии S5 Combitech с высотой борта 100 мм. Устанавливается в разогнутом состоянии - перед монтажом необходимо согнуть её до нужного угла 90°. Крепление выполняется с помощью входящих в комплект винтов и гаек, которые затягиваются в заранее подготовленные отверстия на стенке уголка. Монтаж возможен как на этапе сборки лотка, так и после установки основного корпуса - достаточно доступа к месту соединения.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал не поддерживает горение и сохраняет форму при повышении температуры. Горячее цинкование увеличивает срок службы в агрессивных средах, что важно для промышленных объектов. Соответствует нормам IEC 61439 для распределительных устройств и рекомендовано применением в соответствии с ГОСТ Р 50571.15-97.

Преимущества

• Усиленная защита от коррозии благодаря комбинации нержавеющей стали и горячего цинкования - особенно актуально во влажных, агрессивных или открытых помещениях;
• Жесткая конструкция не деформируется под весом кабелей и не требует дополнительной фиксации;
• Предварительно комплектный крепеж исключает потерю болтов и ускоряет монтаж;
• Огнестойкость позволяет использовать в зонах повышенной опасности - рядом с источниками тепла или в шахтах кабельных трасс;
• Стандартная форма и размеры гарантируют точную посадку без доработок.

Ограничения применения

• Не для горизонтальных участков кабельных лотков - предназначен только для вертикальных углов 90°;
• Не совместим с другими сериями уголков (например, S3, S8 или сторонних производителей);
• Рекомендуется избегать частичного заполнения лотка менее чем на 30% - малая плотность кабелей снижает эффективность разделения;
• Запрещено использование в условиях постоянного погружения в жидкости - хотя покрытие защищает от влаги, изделие не является герметичным.

Примеры использования

• Разделение питания насосов (силовые кабели) и датчиков управления (слаботочные сигналы) в технологическом помещении завода;
• Формирование чистой маршрутизации в серверной комнате - отделение сетевых кабелей от UPS и источников бесперебойного питания;
• Обустройство кабельных каналов в пищевой промышленности - сочетание огнестойкости и легкости мойки поверхности;
• Подключение оборудования в зоне с высокой влажностью - например, холодильные камеры или водоочистные сооружения.

Практические советы

• Перед установкой проверьте, что высота борта вашего уголка точно равна 100 мм - даже +-2 мм могут вызвать проблемы с посадкой;
• Сгибайте перегородку осторожно - используйте деревянную или пластиковую направляющую, чтобы не повредить покрытие;
• Закручивайте винты до упора, но без усилия - переусилие может повредить резьбу в нержавейке;
• Если вы работаете в месте с высокими уровнями ЭМИ - дополнительно используйте экранированные кабели и заземлите перегородку через контакт с лотком;
• Артикул ssc91000khdz всегда заказывается в паре с подходящим углом CS90H100 - они рассчитаны друг на друга.
