Перегородка SEP для угла CS90 H80, в комплекте с крепежными элементами и необходимыми монтажа, г/о | SSC90800KHDZ DKC ДКС

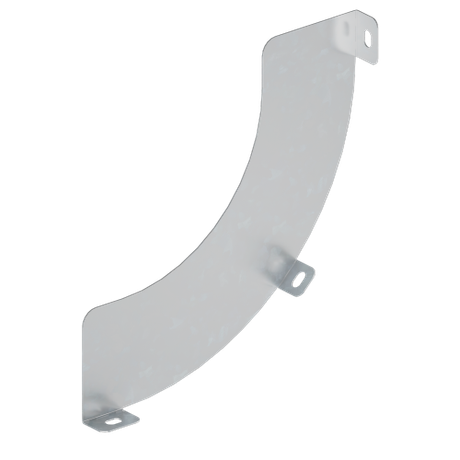

Перегородка SEP для угла CS90 H80 от DKC - это металлический элемент из нержавеющей стали с горячим цинкованием, предназначенная для внутренней разделки кабельных лотков в наружных углах 90°. Устройство совместимо с профилями серии S5 Combitech и обеспечивает безопасную организацию проводки за счет физического отделения цепей разного назначения.

Назначение и область применения

Перегородка SEP для угла CS90 H80 используется для разделения кабелей и жил внутри вертикальных внешних углов 90°, где пересекаются различные типы проводки - силовые, слаботочные, управления, связи. Это снижает риск взаимных помех, особенно между мощной электроэнергией и чувствительной информационной аппаратурой. Применяется исключительно в системах кабельных лотков серии S5 Combitech с высотой борта 80 мм.

Технические характеристики

• Тип изделия: перегородка L-профиль
• Высота: 80 мм - соответствует стандартному борту лотков S5 Combitech
• Материал: нержавеющая сталь - прочная, долговечная, не деформируется под нагрузкой
• Покрытие: горячее цинкование - антикоррозийная защита, выдерживает влажные и агрессивные среды
• Цвет: серый - единый цветовой ряд с другими элементами системы DKC
• Огнестойкость: да - материал сохраняет целостность при воздействии открытого пламени до уровня требований норм пожарной безопасности
• Тип крепления: винтовой - надежное соединение через предложенные крепежные элементы

Совместимость и монтаж

Перегородка SEP для угла CS90 H80 совместима только с угловыми элементами серии S5 Combitech, имеющими высоту борта 80 мм. Монтировать можно только после установки самого уголка. Крепление выполняется с помощью входящих в комплект винтов CM010610HDZ и гаек CM100600HDZ. Перед сборкой изделие расправляют из транспортировочного положения - оно поставляется в разогнутом виде. Для точного расположения рекомендуется использовать шаблоны производителя или контрольный замер по внутреннему радиусу угла.

Безопасность и стандарты

Изделие выполнено из материалов, обеспечивающих соответствие требованиям пожарной безопасности: огнестойкость подтверждена тестированием. Горячее цинкование повышает срок службы в условиях повышенной влажности, что делает продукцию подходящей для промышленных объектов, подвалов, элеваторов и других мест с возможным контактом с влагой. Соответствует общим нормам для кабельных систем в соответствии с ГОСТ Р 50571 и IEC 61439.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - служит дольше, чем аналоги с порошковым покрытием
• Стальная конструкция не прогибается даже при плотной заполненности кабелями
• Фиксация винтами позволяет легко демонтировать и переустанавливать перегородку при модификации трассы
• Лаконичная форма L-профиля минимизирует занимаемое пространство внутри угла
• Комплексная система - все необходимые крепежи уже входят в комплект, не требуется дополнять деталями

Ограничения применения

• Не для внутренних углов - работает только во внешних 90°
• Подходит лишь для лотков S5 Combitech с высотой борта именно 80 мм; другие модели несовместимы
• Не рассчитана на механические удары или значительные динамические нагрузки - не является несущим элементом
• Запрещено применять в зонах с постоянным погружением в жидкости - хотя есть цинкование, не является герметичной конструкцией

Примеры использования

• Разделение силового кабеля питания и сигнальных линий контроллеров на автоматических линиях производства
• Обособление кабелей освещения и Ethernet-проводов в серверных помещениях
• Организация трасс в многоквартирных домах - когда в одном канале проходят ЭЭ, TV, телефония
• Промышленные щитовые комнаты с комбинированной проводкой - здесь важна изоляция цепей друг от друга

Практические советы

• Перед монтажом проверьте, что высота борта вашего уголка точно равна 80 мм - отклонение более +-1 мм затруднит установку
• Используйте только указанные винты CM010610HDZ и гайки CM100600HDZ - они имеют оптимальную длину и шаг резьбы для этого типа перегородки
• При большом количестве кабелей не перегружайте одну сторону перегородки - распределите нагрузку равномерно
• При необходимости замены - достаточно открутить два винта, перегородка легко извлекается без повреждений
• На объектах с высокой влажностью периодически осматривайте места крепления - хоть покрытие защищает металл, грязь и конденсат могут собираться в узлах
