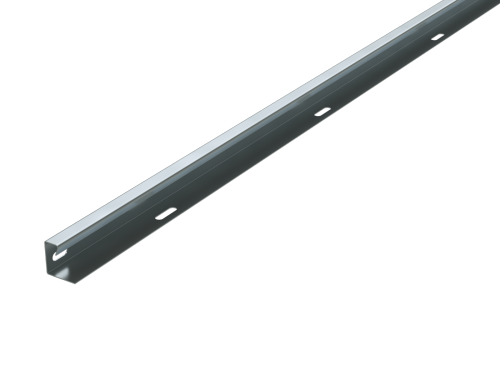

Разделитель для лотка H=30мм L1500 SEP DKC 36460 ДКС

Перегородка SEP L1500 H 30 DKC - элемент системы L5 Combitech, предназначенный для разделения кабельных трасс внутри лотков из нержавеющей стали. Благодаря прочному оцинкованному исполнению и точным габаритам, эта перегородка обеспечивает надёжную изоляцию между силовыми и слаботочными цепями, снижая риск электромагнитных помех.

Назначение и область применения

Перегородка SEP L1500 H 30 DKC используется для физического разделения кабелей внутри лотков системы L5 Combitech. Применяется там, где требуется изолировать электрические цепи разного типа - например, силовые провода от сигнальных, управляющих или телекоммуникационных. Подходит для промышленных объектов, серверных комнат, распределительных щитов и других мест, где важна электромагнитная совместимость.

Технические характеристики

• Длина: 1500 мм
• Высота: 30 мм
• Материал: Нержавеющая сталь с оцинковкой горячим способом по методу Сендзимира
• Исполнение: L-профиль
• Цвет: Серый
• Тип крепления: Винтовой (с использованием болтов M6×10 и гаек M6 с насечками)
• Монтажная перфорация: Да - позволяет закрепить перегородку на стенках лотка
• Совместимость с лотками: Да - специально разработана для лотков системы L5 Combitech

Совместимость и монтаж

Перегородка SEP L1500 H 30 DKC рассчитана исключительно на использование с лотками серии L5 Combitech. Установка выполняется путём просверливания отверстий в боковых стенках лотка и фиксации перегородки винтами M6×10 с гайками. Гайки имеют насечки - они самоблокируются, что исключает самоотвинчивание при вибрациях. Перфорация расположена с шагом, соответствующим стандартным интервалам крепления лотков этой серии. Не рекомендуется использовать с лотками других систем - возможны проблемы с посадкой и герметичностью.

Преимущества

• Оцинковка по методу Сендзимира гарантирует долгую corrosion resistance даже в агрессивных средах - выше, чем у обычного холодного цинкования
• L-образный профиль обеспечивает жёсткую вертикальную опору, не деформируется под нагрузкой
• Унифицированная система крепления - совместима со всеми компонентами L5 Combitech
• Не требует специальных инструментов - достаточно шуруповёрта и набора M6
• Серый цвет не выгорает и не теряет внешний вид при длительной эксплуатации

Ограничения применения

• Не предназначен для наружной установки без защиты корпуса - хотя материал устойчив к коррозии, открытые края перегородки могут подвергаться воздействию осадков
• Не применяется в условиях постоянного контакта с открытым пламенем или температурой выше +80 C
• Не подходит для лотков с другими типами крепления (например, защёлкивающихся или сварных)
• Высота 30 мм ограничивает применение для кабелей большего диаметра - не подходит для крупных силовых пакетов

Примеры использования

• Разделение питания и управления на автоматизированных участках производства
• Изолирование сетей Ethernet и видеонаблюдения от переменного тока в распределительных шкафах
• Обустройство кабельных трасс в серверных помещениях с высокой плотностью прокладки
• Прокладка кабелей в промышленных лотках на заводах с повышенной влажностью

Практические советы

• При монтаже проверьте, чтобы отверстия в лотке точно совпадали с перфорацией перегородки - иначе усилие при затяжке может повредить край
• Используйте гайки с насечками обязательно - без них есть риск ослабления крепления при вибрации
• Если нужна более длинная перегородка - можно комбинировать несколько единиц SEP L1500 H 30 DKC, соблюдая одинаковый зазор между секциями
• Для удобства сборки лучше устанавливать перегородки до прокладки кабелей - после этого доступ будет ограничен
• Проверяйте соответствие модели: серия L5 Combitech и артикул 36460 должны совпадать - другие перегородки DKS не всегда взаимозаменяемы
