Переходник 1" 1/4 ( наружн. резьба)/ M32x1,5 (внутр. резьба), GAS-MET | 6019-11432 DKC ДКС

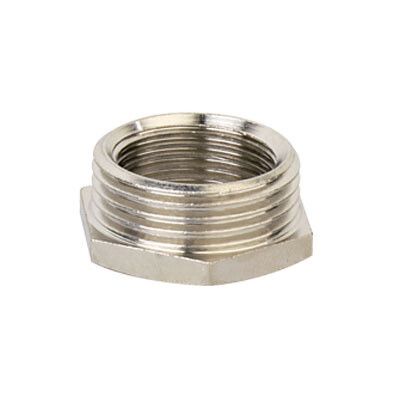

Переходник DKC 6019-11432 предназначен для соединения кабельных вводов с трубной и метрической резьбой, обеспечивая герметичный переход между стандартами ISO 228 GAS и EN 60423. Этот элемент из никелированной латуни подходит для установки в промышленном оборудовании, распределительных щитах и системах автоматизации.

Назначение и область применения

Переходник DKC 6019-11432 используется там, где требуется соединить кабельный ввод с трубной резьбой 1¼" (G1¼) с устройством, имеющим метрическую резьбу M32×1,5. Часто применяется при подключении кабелей к корпусам оборудования, щитам управления, насосам, компрессорам и другим устройствам с металлическими входными отверстиями. Особенно актуален в средах с повышенной влажностью, агрессивными парями или химическими воздействиями — например, на химпроизводствах, пищевых цехах или на открытых площадках.

Технические характеристики

• Тип резьбы: наружная — трубная G1¼ (ISO 228 GAS), внутренняя — метрическая M32×1,5 (EN 60423)
• Наружный диаметр резьбы: 31,75 мм
• Внутренний диаметр резьбы: 32 мм
• Шаг резьбы: 1,5 мм
• Материал: латунь
• Покрытие: никелированное — повышает коррозионную стойкость и улучшает внешний вид
• Цвет: светло-серый
• Тип изделия: переходник с наружной и внутренней резьбой

Совместимость и монтаж

Переходник DKC 6019-11432 совместим с кабельными вводами, оснащёнными резьбой M32×1,5, и позволяет подключить их к отверстию с трубной резьбой G1¼. Для монтажа используйте гаечный ключ подходящего размера — наружная резьба требует захвата на 32–34 мм, внутренняя — стандартного ключа для M32. Перед установкой проверьте чистоту резьбовых поверхностей и примените уплотнительную ленту (ФУМ) или пасту на трубную резьбу. Не затягивайте слишком сильно — латунь мягче стали, и перегрузка может вызвать деформацию.

Безопасность и стандарты

Изделие соответствует требованиям ISO 228 (трубная резьба) и EN 60423 (метрическая резьба для кабельных вводов). Никелирование обеспечивает соответствие нормам по электроизоляции и устойчивости к коррозии в соответствии с IEC 60529. Применяется в зонах с уровнем защиты IP65 и выше, если установлено в составе герметичного кабельного ввода.

Преимущества

• Высокая механическая прочность латуни — выдерживает вибрацию и ударные нагрузки
• Никелированное покрытие предотвращает окисление, продлевает срок службы в агрессивной среде
• Стандартные размеры обеспечивают совместимость с широким спектром кабельных вводов и фланцев
• Не требует специальных инструментов для установки — работает обычными гаечными ключами

Ограничения применения

• Не предназначена для работы под давлением выше 1 бар — не является запорным элементом
• Не рекомендовано использование в средах с постоянным контактом с открытым пламенем или температурой свыше +120 °C
• Не подходит для подключения к пластиковым корпусам — требует жесткой металлической основы для надёжного крепления
• Внутренняя резьба M32×1,5 имеет малый шаг — не заменяет более крупные резьбы (например, M36 или M40)

Примеры использования

• Подключение кабеля к щиту управления с резьбой G1¼ через стандартный кабельный ввод M32
• Замена старого ввода в промышленном оборудовании, где сохранилась трубная резьба, но нужен современный метрический ввод
• Адаптер для модернизации системы ввода кабелей в химическом цехе с агрессивными испарениями
• Соединение кабельного ввода с корпусом насоса, выполненного по европейским стандартам

Практические советы

• Проверяйте посадочные размеры перед покупкой: наружный диаметр резьбы 31,75 мм — это именно G1¼, а не 1½".
• Если резьба на оборудовании заржавела — смажьте её WD-40 или аналогом до установки.
• При сборке в щитах — убедитесь, что переходник не перекашивается; иначе возможна утечка или повреждение резьбы.
• Для длительной эксплуатации в сырых помещениях дополнительно используйте термостойкий герметик на основе силикона вокруг резьбы после монтажа.
• Этот переходник DKC 6019-11432 — часть серии Cosmec, которая гарантирует единое качество и совместимость с другими элементами этой линейки.
