Переходник для труб 3/4` наружная резьба/ M20x1.5 внутренняя резьба GAS-MET - 6019-3420 ДКС

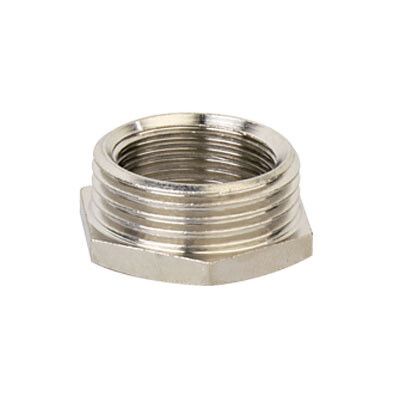

Переходник DKC 6019-3420 предназначен для соединения кабельного ввода с оборудованием, имеющим трубную резьбу 3/4 дюйма, и используется там, где требуется переход с трубной резьбы на метрическую M20×1,5. Этот переходник из никелированной латуни обеспечивает надёжное герметичное соединение в сложных условиях эксплуатации.

Назначение и область применения

Переходник DKC 6019-3420 используется для подключения кабелей к корпусам оборудования с резьбовым входом стандарта G 3/4" (DIN 40430), когда необходимо перейти на метрическую резьбу M20×1,5. Применяется в системах автоматизации, управления, распределительных щитах, станках, конвейерах и другом промышленном оборудовании. Особенно актуален там, где требуются герметичные соединения - например, в цехах с повышенной влажностью, агрессивными средами или частой мойкой.

Технические характеристики

• Наружная резьба: 3/4 дюйма (G 3/4"), соответствует ISO 228 / DIN 40430
• Внутренняя резьба: M20×1,5, метрическая, согласно ISO Metric EN 60423
• Наружный диаметр резьбы: 19,05 мм
• Внутренний диаметр резьбы: 20 мм
• Материал: латунь
• Покрытие: никелированное - повышает коррозионную стойкость и улучшает внешний вид
• Цвет: светло-серый

Совместимость и монтаж

Переходник DKC 6019-3420 совместим с кабельными вводами и фитингами, имеющими внутреннюю метрическую резьбу M20×1,5. Наружная резьба 3/4" позволяет закручивать его в гнездо с трубной резьбой - например, в корпус аппарата, шкаф или распределительную коробку. Для герметизации рекомендуется использовать лён или анаэробный герметик на резьбе 3/4". Установка осуществляется обычным гаечным ключом - момент затяжки не должен превышать 15–20 Нм, чтобы не повредить тонкостенную латунную резьбу.

Безопасность и стандарты

Изделие соответствует требованиям ISO 228 (трубная резьба) и EN 60423 (метрическая резьба для кабельных вводов). Материал - латунь - не содержит свинца в количествах, опасных для здоровья, что соответствует нормам RoHS. Никелирование защищает поверхность от окисления и снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря материалу - латуни
• Устойчивость к влаге, маслам, кислотам и щелочам - благодаря никелированию
• Стандартные размеры обеспечивают широкую совместимость с промышленными комплектующими
• Не требует специальных инструментов для установки

Ограничения применения

• Не предназначена для работы под давлением выше атмосферного - не является элементом трубопровода под давлением
• Не следует применять в средах с постоянным воздействием открытого пламени или температурой выше +120 C - возможна деформация материала
• Запрещено использование в пищевой и фармацевтической промышленности без дополнительной сертификации материалов
• Не подходит для частого демонтажа - многократные сборки могут повредить резьбу M20×

Примеры использования

• Подключение кабеля к щиту с резьбой G 3/4" через стандартный кабельный ввод M20×1,5
• Адаптер между старым оборудованием (трубная резьба) и новыми датчиками с метрическим кабельным вводом
• Замена повреждённого ввода в шкафу управления на химическом заводе
• Монтаж в зонах с частой мойкой (food & beverage, фармацевтика - при соблюдении условий чистоты)

Практические советы

• Проверьте перед монтажом, что глубина резьбы в корпусе достаточна для полного вхождения переходника - недостаточная глубина снижает герметичность
• При использовании в агрессивных средах регулярно осматривайте покрытие - при появлении пятен коррозии замените деталь
• Не используйте металлические щётки для очистки резьбы - они царапают никелевое покрытие. Лучше мягкая кисть и спиртовая протирка
• Если вы выбираете аналог, обращайте внимание на точное соответствие обоих типов резьбы - смешивание G и NPT вызывает утечки
• DKC 6019-3420 - один из немногих переходников в ассортименте DKC Cosmec, который сочетает в себе оба стандарта; он часто становится решением при модернизации старых объектов
