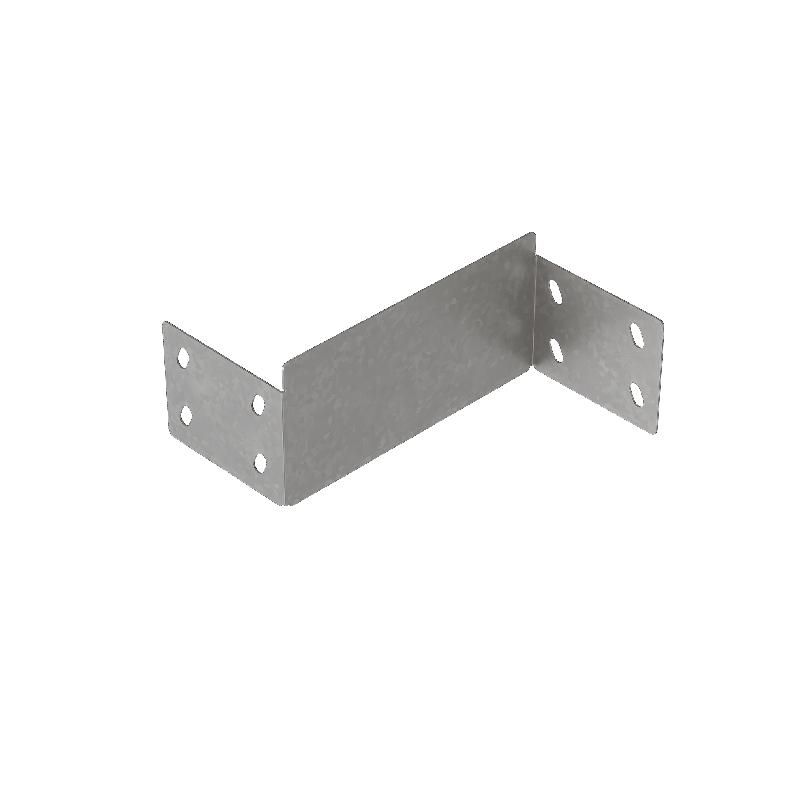

Переходник лестничный универсальный 100х50 1.2мм LPD3-50 N КМ LO42863 КМ-Профиль

Переходник лестничный универсальный 100х50 1.2мм LPD3-50 N КМ - элемент кабельной трассы, предназначенный для соединения лотков с разными габаритами: ширина основания 100 мм и 50 мм, высота бортов 100 мм. Произведён компанией КМ-Профиль, изготовлен из оцинкованной стали и рассчитан на внутреннюю установку в помещениях с сухим климатом.

Назначение и область применения

Переходник лестничный универсальный 100х50 1.2мм LPD3-50 N КМ служит для плавного перехода между двумя лестничными лотками разной ширины - например, от основного канала 100 мм к ответвлению 50 мм. Также может применяться как заглушка для завершения кабельной трассы. Подходит для монтажа на горизонтальных и вертикальных поверхностях внутри зданий: офисах, производственных цехах, серверных, телекоммуникационных шкафах.

Технические характеристики

• Габариты: 100 мм (ширина большего лотка) × 50 мм (ширина меньшего лотка); высота бортов - 100 мм
• Толщина материала: 1,2 мм
• Материал: сталь оцинкованная по технологии Сендзимира - устойчивая к коррозии поверхность
• Климатическое исполнение: УХЛ (по ГОСТ 15150-69) - допустимо использование в помещениях с сухим и умеренно влажным воздухом
• Не предназначен для наружной установки или агрессивных сред (высокая влажность, химические пары, солевые осадки)

Совместимость и монтаж

Переходник LPD3-50 N КМ совместим с лестничными лотками серии КМ-Профиль, имеющими стандартную высоту борта 100 мм. Монтируется путём фиксации болтами или заклёпками к кромкам лотков. Для герметичности стыков рекомендуется использовать уплотнители, если требуется повышенная степень защиты. Нет необходимости в сварке - конструкция сборная, что ускоряет монтаж и позволяет легко демонтировать участок трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ. Оцинкование по методу Сендзимира обеспечивает равномерное покрытие и долговечность. Продукт не содержит опасных веществ, безопасен при обращении и не выделяет токсичных компонентов при нормальной температуре эксплуатации.

Преимущества

• Универсальная форма - один элемент заменяет два отдельных переходника
• Высокая прочность за счёт толщины металла 1,2 мм
• Стойкость к окислению благодаря глубокому цинковому покрытию
• Поддерживает модульную систему кабельных трасс - легко интегрируется с другими элементами КМ-Профиль
• Работает как заглушка - снижает количество необходимых деталей в запасе

Ограничения применения

• Не применяется во влажных, сырых или подземных помещениях без дополнительной защиты
• Запрещена эксплуатация в агрессивных средах: химических лабораториях, производствах с кислотными/щелочными выбросами
• Не предназначен для наружной установки - цинковое покрытие недостаточно для воздействия атмосферных осадков и перепадов температур
• Не работает как опора - не воспринимает значительные механические нагрузки, кроме собственного веса кабелей

Примеры использования

• Соединение главного кабельного лотка 100×100 мм с ответвлением 50×100 мм в распределительном щите
• Завершение трассы в конце маршрута вместо заглушки - экономия времени и материалов
• Прокладка кабелей в серверной комнате, где необходимо изменить направление трассы с широкого канала на узкий
• Обустройство кабельных каналов в административных зданиях с многоуровневой проводкой

Практические советы

• Проверьте перед монтажом точное соответствие ширины лотков - переходник рассчитан именно на 100 мм и 50 мм, другие размеры не подходят
• При использовании в качестве заглушки убедитесь, что торец плотно прилегает к последнему лотку - чтобы исключить попадание пыли
• Для длительной службы избегайте контакта с водой и агрессивными чистящими средствами
• Если в проекте предусмотрены частые изменения трассы - сохраняйте несколько запасных переходников LPD3-50 N КМ, так как они часто используются в комплексных решениях
