Переходник M63x1,5 ( наружн. резьба)/ M50x1,5 (внутр. резьба) | 6016-6350 DKC ДКС

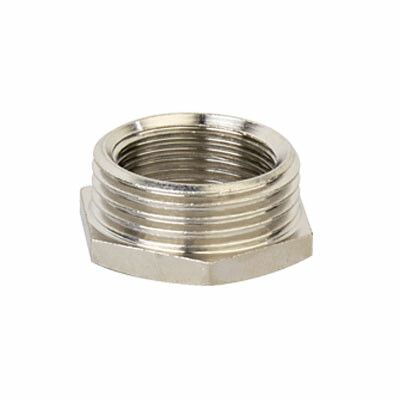

Переходник резьбовой M63x1,5 (наружная резьба)/M50x1,5 (внутренняя резьба) DKC - это надёжный элемент для соединения трубопроводов и оборудования с разными размерами метрической резьбы. Произведён из никелированной латуни, изделие обеспечивает долгую службу даже в агрессивных средах. Артикул 6016-6350 соответствует серии Cosmec бренда DKC.

Назначение и область применения

Переходник резьбовой M63x1,5 (наружная резьба)/M50x1,5 (внутренняя резьба) DKC используется для перехода между двумя компонентами с разными размерами резьбы: внешний диаметр 63 мм с шагом 1,5 мм и внутренний диаметр 50 мм с тем же шагом. Применяется там, где требуется герметичное соединение без сварки или фланцев - например, в системах подачи жидкостей, газов или воздуха.

• Подходит для промышленного оборудования: насосов, компрессоров, гидравлических и пневматических систем.
• Используется в химической, пищевой и фармацевтической промышленности благодаря устойчивости к коррозии.
• Часто встречается в системах автоматизации, где важна точность и надёжность соединений.

Технические характеристики

• Наружная резьба: M63×1,5 - метрическая, наружная, диаметром 63 мм, шаг 1,5 мм.
• Внутренняя резьба: M50×1,5 - метрическая, внутренняя, диаметром 50 мм, шаг 1,5 мм.
• Материал: Латунь - высокопрочный сплав меди и цинка, обеспечивающий механическую стойкость.
• Покрытие: Никелирование - тонкий слой никеля, повышающий коррозионную стойкость и снижающий трение при сборке.
• Диаметр корпуса: 63 мм - совпадает с наружной резьбой, важно при выборе места установки.
• Тип резьбы: Метрическая - стандартизированная система, совместимая с ГОСТ 6111-52 и ISO 724.

Совместимость и монтаж

Переходник резьбовой M63x1,5 (наружная резьба)/M50x1,5 (внутренняя резьба) DKC требует предварительной проверки резьбовых отверстий на соответствие параметрам. На наружной стороне он ввинчивается в деталь с внутренней резьбой M63×1,5; на внутренней - принимает элемент с наружной резьбой M50×1,5.

• Не используйте силовые инструменты без контроля момента затяжки - перегрузка может деформировать латунь.
• Убедитесь, что резьбы чистые и не имеют повреждений перед монтажом.
• Для герметизации рекомендуется применять анаэробный герметик или льняную нить с пастой - не используйте тефлоновую ленту, если резьба слишком глубокая.
• Посадочный диаметр 63 мм требует достаточного свободного пространства вокруг - проверьте зазоры в конструкции до установки.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлообработке и резьбовым соединениям, принятым в промышленном машиностроении. Соответствует нормам для работы под давлением до 16 бар при температуре от –20C до +120C. Никелированное покрытие не содержит свинца и соответствует RoHS.

Преимущества

• Высокая прочность латуни позволяет выдерживать вибрацию и ударные нагрузки.
• Никелирование защищает от окисления, особенно в агрессивных средах - пар, кислоты, щёлочи.
• Гладкая поверхность снижает риск заедания резьбы при многократной сборке-разборке.
• Стандартные размеры резьбы обеспечивают широкую совместимость с промышленными комплектующими.

Ограничения применения

• Не предназначен для работы с кислородом под высоким давлением - латунь может воспламениться в таких условиях.
• Не использовать в системах с частыми термическими шоками (резкие перепады температур выше 80C за секунды).
• Запрещено применять в качестве опорного элемента - не рассчитан на осевые нагрузки, только на резьбовое соединение.
• Не подходит для систем с частицами абразива - латунь мягче стали и может изнашиваться быстрее.

Примеры использования

• Соединение пневматического цилиндра с выходом M50×1,5 и трубопровода с входом M63×1,5 на заводе по производству пластиков.
• Адаптер между фильтром и насосом в системе очистки воды на химическом предприятии.
• Переход от крупного фланцевого вывода к стандартному трубному соединению в системе подачи пара.

Практические советы

• Перед установкой всегда проверяйте резьбу на предмет деформаций - даже маленький изгиб может вызвать утечку.
• Если резьба M63×1,5 имеет большую глубину, убедитесь, что переходник полностью вошёл - недостаточно вворачивания снижает герметичность.
• Для обслуживания системы запасайте аналогичные переходники - замена в аварийной ситуации возможна только при наличии точного соответствия.
• Храните в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги может вызвать потускнение никеля.
