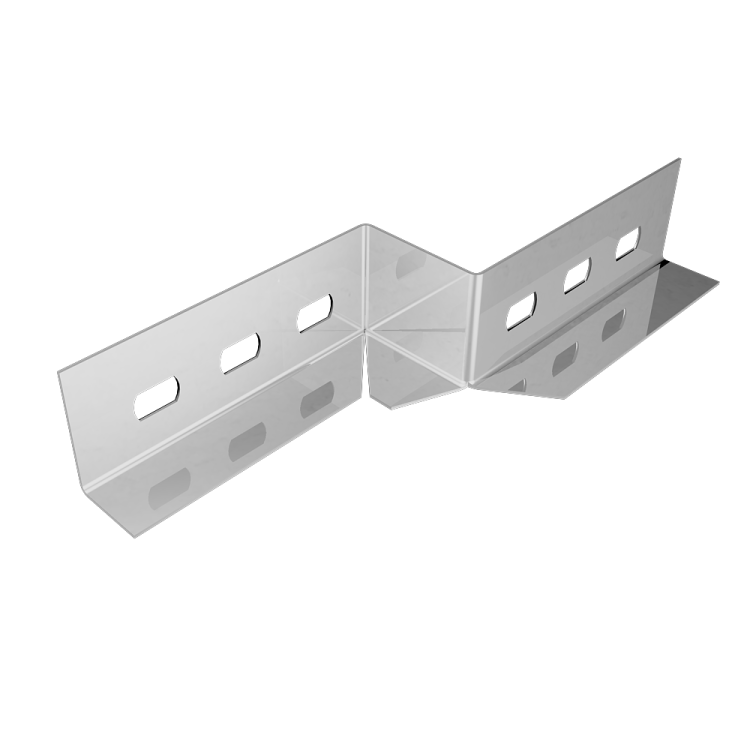

Переходник правосторонний 100 HD | LPDP100 КМ-профиль LO5698

Переходник правосторонний 100 мм горячеоцинкованный КМ-профиль предназначен для плавного соединения кабельных лотков разной ширины в системах кабельной трассировки. Благодаря прочному оцинкованному корпусу и устойчивости к коррозии, этот элемент надёжно работает как внутри помещений, так и на открытых участках. Артикулы lo5698 и lpdp100 hd соответствуют сериям ТМ СИСТЕМА КМ®, обеспечивая совместимость с другими компонентами системы.

Назначение и область применения

Переходник правосторонний 100 мм горячеоцинкованный КМ-профиль применяется для изменения ширины кабельного лотка - он сужает поток кабелей справа, позволяя перейти от более широкого лотка к более узкому. Подходит для монтажа в кабельных трассах любого типа: горизонтальных, вертикальных, настенных, потолочных. Используется в системах, где требуется сохранить целостность тракта при изменении геометрии трассы.

Технические характеристики

• Тип конструкции: Сужение справа - входная сторона шире выходной, что позволяет уменьшить ширину канала в направлении движения кабеля.
• Тип изделия: Редукция переходная - предназначена исключительно для изменения размера, не является поворотным или соединительным элементом.
• Материал: Сталь оцинкованная - основа из стали с защитным слоем цинка, обеспечивающим долговечность.
• Толщина материала: 1,2 мм - достаточна для механической жёсткости при нагрузке от кабелей и внешних воздействий.
• Высота профиля: 45 мм - соответствует стандартной высоте лотков серии КМ-профиль, обеспечивает плотную посадку без зазоров.
• Защитное покрытие: Горячее цинкование - слой цинка нанесён методом погружения в расплавленный металл, по ГОСТ 9.307-89; устойчив к механическим повреждениям и коррозии.
• Огнестойкость: Да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве до температур, характерных для пожара.
• Климатическое исполнение: О1/О4 - допущено к использованию в условиях повышенной влажности, на открытом воздухе и в слабокоррозийной среде, согласно ГОСТ 15150-69.
• Цвет: Серый - естественный цвет оцинкованной стали, не требует окраски.

Совместимость и монтаж

Переходник правосторонний 100 мм горячеоцинкованный КМ-профиль совместим с лотками серии КМ-профиль, имеющими ту же высоту профиля - 45 мм. Монтаж осуществляется с помощью болтов или саморезов через предварительно просверленные отверстия в боковых стенках. Для герметичности стыков рекомендуется использовать уплотнители, если трасса проходит в местах с высокой влажностью. Установка выполняется после сборки основного лотка - переходник фиксируется на конце широкого участка перед переходом к узкому.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - требования к качеству горячего цинкования.
• Соответствует ГОСТ 15150-69 - классификация по климатическим условиям эксплуатации O1/O4.
• Не содержит материалов, выделяющих токсичные пары при нагреве - безопасен для закрытых и людных помещений.

Преимущества

• Увеличивает срок службы трассы за счёт защиты от коррозии - особенно важно в сырых и агрессивных средах.
• Обеспечивает плавный переход кабелей, снижая риск перегибов и повреждения изоляции.
• Поддерживает стандартизированную систему - легко заменяется и комбинируется с другими элементами КМ-профиль.
• Не требует специального обслуживания - оцинкованная поверхность самоочищается от пыли и влаги.

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, в промышленных цехах с постоянными выбросами кислот или щелочей).
• Не следует применять там, где возможны ударные нагрузки выше нормы - например, рядом с движущимися механизмами без дополнительной защиты.
• Не рассчитан на частые демонтажи - многократное отсоединение может повредить резьбу крепёжных отверстий.
• Не подходит для монтажа в условиях сильного механического загрязнения (пылевые завихрения, металлическая стружка) без дополнительных кожухов.

Примеры использования

• Соединение широкого лотка 300 мм с узким 100 мм на технологической линии в пищевой промышленности.
• Сужение трассы вдоль стены в офисном здании при переходе от главного кабельного канала к групповым распределительным точкам.
• Прокладка кабелей на крыше здания - переходник выдерживает перепады температур и осадки благодаря оцинковке.
• Интеграция в существующую трассу при модернизации - позволяет адаптировать старую систему под новые требования без полной замены.

Практические советы

• Проверьте внутреннюю ширину лотков перед установкой - даже при одинаковой маркировке (100 мм) реальные размеры могут отличаться на +-2 мм.
• При монтаже на вертикальной поверхности используйте дополнительные кронштейны - вес кабелей в широкой части может вызывать прогиб.
• Не затягивайте крепления слишком сильно - это может деформировать тонкий металл (1,2 мм) и нарушить герметичность стыка.
• Для длительной эксплуатации вне помещений проверяйте состояние цинкового слоя раз в год - при появлении белого налёта (коррозии) можно обработать антивандальным составом на основе цинка.
• Этот переходник - часть единой системы. Чтобы избежать проблем с совместимостью, всегда сочетайте его с другими элементами КМ-профиль, а не с аналогами других брендов.
