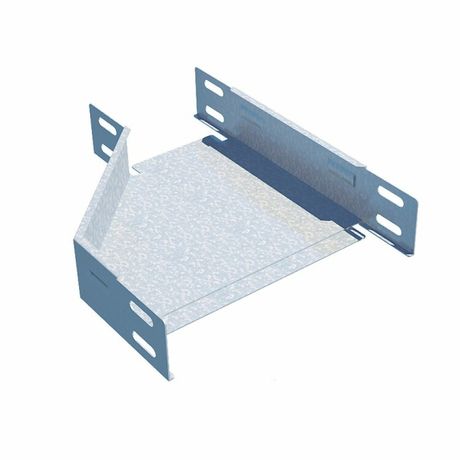

Переходник правый PD80x300-400 | PD80*300-400-R КМ-профиль LO10037

Переходник правый для листового кабельного лотка с интегрированным разъемом-соединителем, сужение справа 400 мм/300 мм, высота лотка 80 мм, оцинкованная сталь 1 мм от бренда КМ-Профиль (артикул lo10037) предназначен для плавного перехода между участками кабельного лотка разной ширины с сохранением герметичности соединения. Подходит для прокладки силовых и слаботочных кабелей в промышленных условиях.

Назначение и область применения

Этот переходник используется там, где необходимо изменить ширину кабельного лотка с 400 мм на 300 мм в одном направлении - справа. Он позволяет избежать разрывов трассы, обеспечивая непрерывный проход кабелей. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте и в объектах ЖКХ. Интегрированный разъем исключает необходимость установки дополнительных муфт или болтовых соединений.

Технические характеристики

• Ширина входного отверстия: 400 мм
• Ширина выходного отверстия: 300 мм
• Высота лотка: 80 мм
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: горячеоцинкованное, равномерное по всей поверхности
• Тип конструкции: сужение справа - узкая часть расположена справа при движении по трассе
• Интегрированный соединитель: внутренний контактный элемент, обеспечивающий электрическую связь между секциями без внешних деталей

Совместимость и монтаж

Переходник совместим с другими компонентами лотковой системы КМ-Профиль, имеющими ту же высоту (80 мм) и тип крепления. Монтаж выполняется путём стыковки с соседними участками лотка - интегрированный разъем автоматически замыкает электрический контур при плотном контакте. Для фиксации используются стандартные болты или самонарезающие винты через предварительно просверленные отверстия по периметру. Установка требует точного выравнивания по уровню и оси трассы.

Безопасность и стандарты

Произведён из стали, соответствующей требованиям ГОСТ 14918 и ГОСТ 14637. Оцинкование обеспечивает защиту от коррозии в помещениях с повышенной влажностью. Электрическая проводимость интегрированного соединителя гарантирует заземление всей трассы при соблюдении норм ПУЭ. Не предназначен для использования во взрывоопасных средах без дополнительной защиты.

Преимущества

• Отсутствие необходимости в дополнительных соединителях - снижает время монтажа и риск плохого контакта
• Равномерное оцинкованное покрытие защищает от ржавчины даже при механическом воздействии
• Жесткая конструкция из стали 1 мм обеспечивает прочность при нагрузках и вибрациях
• Правостороннее сужение оптимально для стандартных маршрутов трассировки кабелей

Ограничения применения

• Не применяется для лотков с высотой более или менее 80 мм - несовместим с другими сериями
• Не рекомендован для открытых площадок без крышки - длительное воздействие осадков может повредить покрытие
• Не предназначен для работы при температуре выше +55 C или ниже –30 C без проверки условий эксплуатации
• Не обеспечивает IP-защиту - не используется в местах с прямым попаданием воды или пыли без дополнительных крышек

Примеры использования

• Подключение лотка 400 мм к узкой ветви 300 мм на конвейере в автомобильном цехе
• Смена ширины трассы перед прохождением через стеновой проём в распределительной камере
• Сводка нескольких параллельных линий в одну узкую магистраль после технологического оборудования

Практические советы

• Перед монтажом проверьте, что все смежные участки имеют одинаковую высоту - 80 мм - и подходящий тип крепления
• При использовании в вибрирующих зонах дополнительно закрепите переходник антивибрационными хомутами
• Обязательно используйте крышку лотка - она усиливает жёсткость конструкции и защищает от внешнего воздействия
• При заказе нескольких единиц учтите, что этот переходник работает только в направлении «слева направо» - для левой стороны нужен аналогичный элемент с сужением слева
