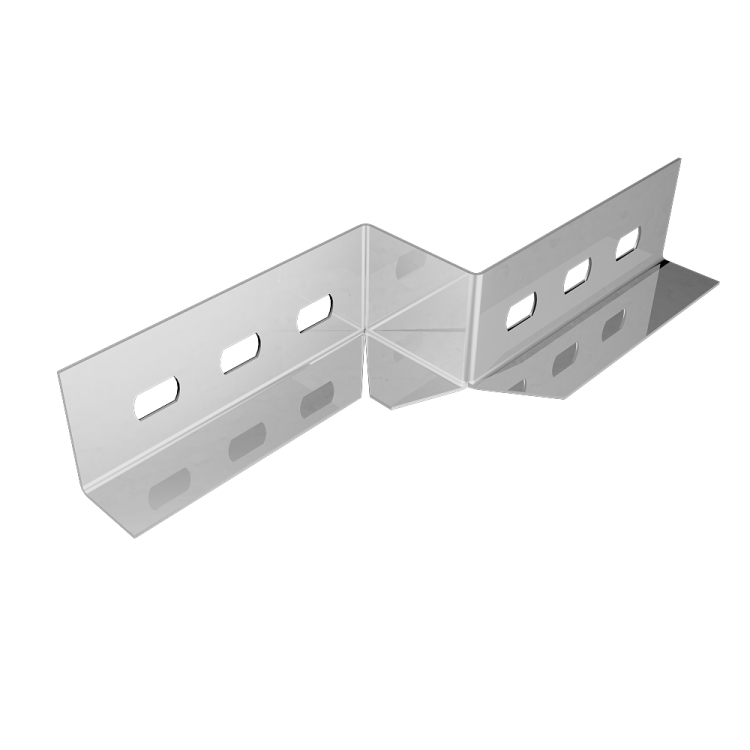

Переходник левосторонний 200 HD | LPDL200 КМ-профиль LO2436

Переходник левосторонний 200 мм горячеоцинкованный HD для лестничного кабельного лотка КМ-профиль обеспечивает плавный переход между лотками разной ширины при монтаже кабельных трасс, особенно там, где требуется изменение направления или компенсация геометрических несоответствий. Бренд КМ-профиль и артикул lpdl200 hd обеспечивают совместимость с системой КМ-профиль, что упрощает сборку сложных трасс.

Назначение и область применения

Переходник левосторонний 200 мм горячеоцинкованный HD для лестничного кабельного лотка КМ-профиль применяется для соединения двух лестничных кабельных лотков различной ширины - например, при снижении ширины трассы с 400 мм до 200 мм. Он позволяет сохранить целостность кабельной трассы при изменении её геометрии, особенно в местах поворотов, перепадов уровней или стыковки участков с разным количеством кабелей. Подходит для установки на вертикальных и горизонтальных поверхностях внутри помещений и на открытых площадках.

Технические характеристики

• Тип конструкции: сужение слева - узкая часть расположена слева при взгляде вдоль трассы;
• Ширина входа: 400 мм (стандарт для лотков КМ-профиль);
• Ширина выхода: 200 мм - соответствует уменьшению потока кабелей;
• Высота профиля: 45 мм - совпадает с высотой стандартных лотков системы КМ-профиль;
• Толщина стенки: 1,2 мм - обеспечивает жёсткость и долговечность;
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой;
• Покрытие: горячее цинкование - равномерный слой цинка по всему объему металла, соответствует ГОСТ 9.307-89;
• Цвет: серый - единый внешний вид с другими элементами системы;
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве;
• Климатическое исполнение: О1/О4 - работает при температуре от −50 C до +50 C, допускает повышенную влажность и воздействие атмосферных осадков;
• Тип профиля: открытый - доступ к кабелям без демонтажа элемента.

Совместимость и монтаж

Переходник левосторонний 200 мм горячеоцинкованный HD для лестничного кабельного лотка КМ-профиль совместим исключительно с лотками серии КМ-профиль. Монтаж выполняется с помощью болтов M8 или самонарезающих винтов через предварительно просверленные отверстия в боковых полках. Установка требует точного выравнивания по плоскости - зазор между элементами не должен превышать 2–3 мм. Для фиксации используйте стандартные крепёжные элементы из комплекта КМ-профиль. Не рекомендуется применять переходник в качестве опоры или нагрузочного элемента - он предназначен только для передачи кабелей.

Безопасность и стандарты

• Соответствие ГОСТ 9.307-89 - гарантирует качество горячего цинкования;
• Соответствие ГОСТ 15150-69 - класс O1/O4 подтверждает устойчивость к агрессивной среде;
• Огнестойкость - элемент не распространяет пламя, не выделяет дыма при нагреве выше 200 C;
• Электробезопасность - проводящая поверхность должна быть надёжно заземлена в рамках общей системы заземления трассы.

Преимущества

• Увеличенная прочность за счёт толщины стали 1,2 мм - выдерживает механические нагрузки при монтаже и эксплуатации;
• Горячее цинкование - защита от коррозии в 3–5 раз эффективнее холодного цинкования, срок службы более 25 лет в условиях умеренного климата;
• Открытый профиль - удобство обслуживания: можно проверить состояние кабелей без снятия элемента;
• Совместимость с системой КМ-профиль - возможность комбинирования с любыми аксессуарами (углы, тройники, крышки) без адаптеров;
• Огнестойкость - безопасность при возгорании вблизи оборудования или в тоннелях.

Ограничения применения

• Не предназначается для использования в агрессивных химических средах - кислоты, щёлочи, солевые растворы разрушают цинковое покрытие;
• Запрещено использовать как несущую конструкцию - не рассчитан на вес людей или тяжёлое оборудование;
• Не подходит для монтажа в помещениях с постоянными вибрациями выше 10 Гц - возможна усталость металла;
• Не следует применять в условиях частого контакта с морской водой или соляным туманом - даже горячее цинкование не спасёт от морской коррозии;
• Левосторонняя ориентация - нельзя использовать для правостороннего сужения; для этого нужен аналогичный элемент с другим артикулом.

Примеры использования

• Подключение лотка 400 мм к лотку 200 мм на лестничном пролёте при переходе с этажа на этаж;
• Сужение трассы после распределительного щита, где количество кабелей уменьшается;
• Обход препятствий (балки, воздуховоды) с изменением ширины канала;
• Прокладка кабелей на открытых эстакадах в промышленных зонах с переменной влажностью;
• Монтаж в теплицах, насосных станциях, подземных парковках - места с высокой влажностью и минимальной запылённостью.

Практические советы

• Перед монтажом проверьте внутренние размеры - ширина входа должна точно соответствовать ширине лотка 400 мм, выхода - 200 мм;
• При использовании в вертикальной трассе закрепите переходник двумя кронштейнами - один сверху, один снизу - чтобы избежать прогиба;
• Не затягивайте крепёж слишком сильно - это деформирует тонкий металл и нарушает герметичность стыка;
• Если трасса проходит через зону с риском попадания воды - дополнительно проклейте стыки силиконовым герметиком, совместимым с цинком;
• Артикул lpdl200 hd - единственный вариант для левостороннего сужения в серии КМ-профиль; для правостороннего используйте lpdr200 hd.
