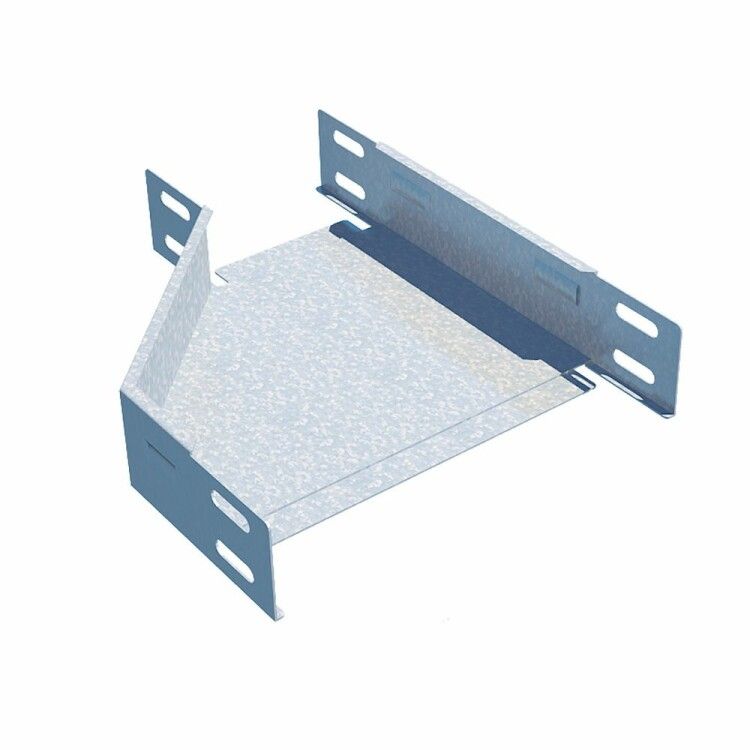

Переходник правый 50х50-200 | PD50*50-200-R КМ-профиль LO11764

Переходник правый 50х50-200 мм сталь 1 мм КМ-профиль - это фасонный элемент для сборки кабельных трасс из листовых лотков, обеспечивающий плавный переход от узкого канала (50 мм) к более широкому (200 мм). Продукт выполнен из оцинкованной стали, совместим с другими компонентами базовой серии КМ-профиль и рассчитан на внутреннюю установку в сухих условиях.

Назначение и область применения

Переходник правый 50х50-200 мм сталь 1 мм КМ-профиль применяется для изменения ширины кабельного лотка в трассе - например, когда необходимо объединить несколько узких каналов в один широкий или адаптировать маршрут под изменение числа кабелей. Подходит для работы с глухими и перфорированными лотками одной серийной линейки. Устанавливается исключительно внутри зданий, где отсутствуют постоянные брызги воды, высокая влажность или химически активные пары. Соответствует требованиям ГОСТ 15150-69 для эксплуатации в классе исполнения УХЛ.

Технические характеристики

• Материал: сталь толщиной 1 мм, оцинкованная по технологии Сендзимира - обеспечивает равномерное покрытие цинком и повышенную коррозионную стойкость;
• Форма: правостороннее сужение - входная часть 200 мм, выходная - 50 мм; высота 50 мм сохраняется по всей длине;
• Размеры: 50×200 мм - указывает на ширину входа и выхода, длина составляет 50 мм (по нормализованному шагу);
• Покрытие: гальваническая оцинковка - антикоррозийный слой, не требующий окраски;
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве до температур, характерных для пожара в помещениях;
• Цвет: серый - естественный цвет оцинкованной стали, не влияет на функциональность;
• Исполнение: с интегрированным соединителем - позволяет закрепить элемент без доп. деталей, просто совмещая с соседними лотками.

Совместимость и монтаж

Переходник правый 50х50-200 мм сталь 1 мм КМ-профиль совместим только с лотками базовой серии КМ-профиль того же типа (глухие/перфорированные) и аналогичной высоты (50 мм). Монтаж выполняется путём плотного стыкования с лотками по длинным сторонам - соединители уже встроены, достаточно совместить кромки и зафиксировать саморезами или заклепками через отверстия. Никаких специальных инструментов не требуется. Для герметизации и защиты от пыли рекомендуется надеть крышку подходящего типоразмера - она защёлкивается без болтов и ключей.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 по условиям эксплуатации (класс УХЛ) и не содержит материалов, запрещённых в электроустановках. Огнестойкость подтверждается составом стали и отсутствием горючих компонентов. Цинковое покрытие безопасно для человека и окружающей среды при обычном использовании.

Преимущества

• Устойчивость к коррозии благодаря качественной оцинковке - срок службы выше, чем у неконсервированной стали;
• Готовые соединители снижают время монтажа и риск неплотного стыка;
• Не нуждаются в дополнительной обработке перед установкой - сразу после распаковки можно начинать работу;
• Поддержание единой системы: все элементы базовой серии КМ-профиль взаимозаменяемы и легко комбинируются;
• Огнестойкость делает возможным применение в системах, где важна пожаробезопасность (например, офисы, серверные, жилые дома).

Ограничения применения

• Не предназначена для открытых площадок, наружной установки или участков с частыми осадками - даже оцинковка не спасёт от длительного контакта с водой;
• Запрещено использование в агрессивных средах: химические производства, влажные цеха с кислотными выбросами, соляные районы;
• Не подходит для нагрузок свыше 80 кг/м² - максимальная масса кабелей должна соответствовать заявленной несущей способности лотков базовой серии;
• Толщина стенки 1 мм не позволяет использовать этот переходник там, где есть риск ударных или точечных нагрузок (например, рядом с движущимся оборудованием без кожухов).

Примеры использования

• Объединение четырёх узких лотков (50 мм) в один основной канал (200 мм) в серверной комнате;
• Адаптация трассы от панели управления (узкий вывод) к распределительному щиту (широкий лоток);
• Прохождение кабельной трассы через нишу или углубление в стене, где меняется доступное пространство;
• Сборка вертикальной трассы в многоэтажном здании с чередованием ширин лотков на этажах.

Практические советы

• Проверьте посадочные размеры: вход 200 мм должен точно совпадать с выходом предыдущего лотка, выход 50 мм - с входом следующего. Отклонение +-1–2 мм допустимо, больше - потребуется подгонка;
• При монтаже используйте только крышки от той же серии - они имеют замки, рассчитанные именно на эту форму переходника;
• Если трасса будет находиться в месте с возможным попаданием пыли, обязательно закрывайте её крышкой - даже оцинкованная сталь со временем теряет вид без защиты;
• Не смешивайте этот переходник с продукцией других брендов - отличаются формы крепления и размеры отверстий, что может нарушить целостность трассы;
• При заказе нескольких элементов проверяйте артикулы pd50-50-200-r и lo11764 - это одни и те же изделия, отличающиеся лишь номером в системе поставщика.
