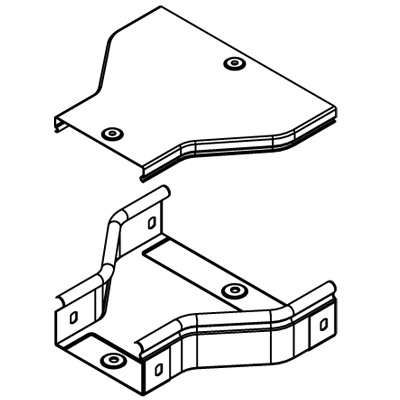

Переходник RRC 300/150 H50, горячеоцинкованный | 36313HDZ DKC ДКС

Переходник для кабельного лотка RRC 300/150 H50 горячеоцинкованный - соединительный элемент, обеспечивающий плавный переход между участками кабельного лотка шириной 300 мм и 150 мм. Продукт от DKC (ДКС) с артикулом 36313hdz предназначен для прокладки силовых и слаботочных кабелей в промышленных условиях, где важна надёжность и долговечность системы.

Назначение и область применения

Переходник RRC 300/150 H50 горячеоцинкованный используется для изменения ширины кабельного лотка в системах кабельной трассы. Он позволяет бесшовно перейти от более широкого участка (300 мм) к узкому (150 мм) без нарушения целостности изоляции кабелей и сохранения механической прочности конструкции. Подходит для установки в цехах, на производствах, в распределительных пунктах, на объектах ЖКХ и транспорте.

Технические характеристики

• Ширина: вход - 300 мм, выход - 150 мм; обеспечивает равномерное сужение потока кабелей
• Высота: 50 мм - соответствует стандартным высотам лотков серии RRC
• Материал: сталь с толщиной стенки 0,8 мм - достаточна для жесткости и нагрузки при заполнении лотка
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Цвет: светло-серый - единообразный внешний вид с другими элементами серии RRC
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Тип конструкции: симметричное сужение - равномерное изменение ширины по всей длине, исключает зоны скопления кабелей

Совместимость и монтаж

Переходник RRC 300/150 H50 горячеоцинкованный совместим с лотками серии RRC от DKC (ДКС) того же типа и высоты. Монтируется с помощью болтовых соединений или самонарезающих винтов - аналогично другим элементам лотковой системы. Для сборки требуется доступ к боковым кромкам для фиксации. Учитывайте посадочные размеры: внутренняя ширина 150–300 мм, высота 50 мм - должны точно совпадать с соседними элементами. Не используйте с лотками других серий без проверки геометрии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам по электробезопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляционную защиту от коррозии, снижая риск возникновения блуждающих токов. Климатическое исполнение УХЛ(1,5) гарантирует безопасную работу в помещениях с повышенной влажностью и колебаниями температуры.

Преимущества

• Равномерное сужение предотвращает перегрузку и перегиб кабелей на переходе
• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией
• Стандартная высота 50 мм позволяет использовать одинаковые крепёжные элементы со всеми лотками RRC
• Не требует специальных инструментов для монтажа - совместим с обычными комплектующими
• Светло-серый цвет легко сочетается с другими металлическими элементами системы

Ограничения применения

• Не предназначена для наружной установки без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание может вызвать белые пятна (цветение)
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или хлорированными растворами - цинк будет разрушаться быстрее
• Не подходит для кабелей с наружным диаметром больше 90 % от свободного сечения лотка - возможен перегрев и повреждение изоляции
• Не является несущим элементом - не выдерживает вес оборудования, только кабельную нагрузку

Примеры использования

• Переход от основного лотка 300 мм к ответвлению для управления станком (150 мм)
• Связка двух секций лотка в распределительном щите, где одна часть обслуживает мощные потребители, вторая - автоматику
• Обход препятствий в технологическом проходе - например, трубопровода, когда необходимо сузить трассу
• Замена старого лотка в модернизируемом цехе - совместим с существующими элементами RRC

Практические советы

• Перед монтажом проверьте, что все лотки одной серии - RRC от DKC (ДКС); различия в толщине или форме кромок могут нарушить герметичность соединения
• При использовании в сырых помещениях дополнительно смажьте болты антикоррозийной смазкой - продлит срок службы креплений
• Не перегружайте переходник: максимальная плотность заполнения - 60–70 % от площади сечения, чтобы обеспечить теплоотвод
• Если нужен переход с 150 мм на 300 мм - используйте тот же артикул 36313hdz, он симметричен и работает в обоих направлениях
• При замене поврежденного элемента - выбирайте именно горячеоцинкованный вариант, а не гальванизированный, особенно в местах с частой мойкой или конденсатом
