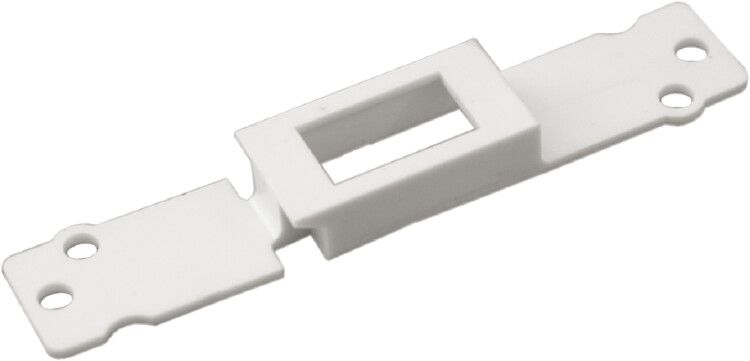

Переходник на DIN-рейку с АЕ1031 на ВА47-29 KARAT IP20 IEK (ИЭК) MVA10D-AE1

Переходник с АЕ1031 на ВА47-29 из негорючего пластика от IEK (ИЭК), артикул mva10d-ae1, предназначен для установки современных модульных автоматов в щиты со старой конструкцией крепления. Он обеспечивает надёжную фиксацию на DIN-рейке и совместим с устройствами серии КАРАТ.

Назначение и область применения

Переходник с АЕ1031 на ВА47-29 из негорючего пластика позволяет устанавливать автоматы модульного типа (например, серии КАРАТ) в распределительные щиты, где ранее использовались крупногабаритные аппараты с креплением АЕ1031. Это решение актуально при реконструкции старых электроустановок, когда требуется замена устаревших выключателей на компактные современные модели без переделки корпуса щита.

Технические характеристики

• Тип изделия: переходник для монтажа на DIN-рейку
• Материал: негорючий пластик - повышает безопасность при перегрузках и коротких замыканиях
• Способ монтажа: фиксация на стандартной DIN-рейке 35 мм
• Тип адаптера: прямолинейный - не требует углового расположения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для работы во влажной среде
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: IEC 60947-4-1 - соответствует международным требованиям к коммутационным аппаратам

Совместимость и монтаж

Переходник с АЕ1031 на ВА47-29 из негорючего пластика совместим с автоматическими выключателями модульной серии КАРАТ, имеющими ширину 18 мм на каждый полюс. Монтаж выполняется просто: переходник фиксируется на DIN-рейке, после чего автомат вставляется в него сверху. Нельзя использовать с нестандартными или зарубежными автоматами, не соответствующими габаритам модульной системы.

Безопасность и стандарты

Материал корпуса выполнен из самозагасающегося пластика, что снижает риск распространения пламени при аварии. Соответствие норме IEC 60947-4-1 гарантирует соответствие основным требованиям безопасности при коммутации нагрузок. Переходник не предназначен для использования вне закрытых щитов - степень защиты IP20 исключает применение в условиях повышенной влажности, запылённости или на улице.

Преимущества

• Не требует демонтажа существующих креплений АЕ1031 - экономит время при модернизации
• Фиксация на DIN-рейке обеспечивает жёсткую и устойчивую установку
• Негорючий материал повышает пожаробезопасность всей группы автоматов
• Поддерживает стандартизированную сборку - удобно для серийного монтажа

Ограничения применения

• Не применяется в условиях высокой влажности, пыли или на открытом воздухе - IP20 недостаточно для таких сред
• Не совместим с автоматами других типов крепления (например, болтовые или штыревые)
• Не предназначен для установки в щиты с напряжением выше 690 В переменного тока
• Работает только в помещении с температурой от −25C до +40C - не подходит для холодных неотапливаемых зданий зимой

Примеры использования

• Замена старых автоматов АЕ1031 на новые модульные в щите жилого дома
• Обновление распределительного щита на производстве с сохранением оригинального корпуса
• Монтаж новых УЗО и дифавтоматов в старые щитовые шкафы без доработки металлической рамы

Практические советы

• Перед установкой проверьте, чтобы DIN-рейка была целой и плотно закреплена - слабый контакт вызывает нагрев и искрение
• Убедитесь, что ширина автомата соответствует количеству модулей (18 мм = 1 модуль); переходник рассчитан на стандартные модульные устройства
• Не используйте переходник для крепления мощных автоматов (>63 A) без дополнительной механической фиксации - возможен люфт при частых операциях
• При групповой установке нескольких переходников соблюдайте минимальный зазор между ними - не менее 5 мм - для лучшего теплоотвода
