Переходник угловой PG11 | 2029928 OBO Bettermann 107 W PA

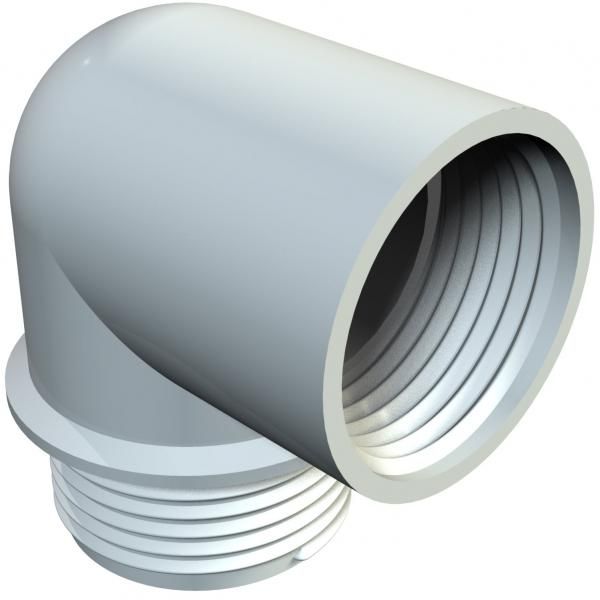

Переходник угловой PG11 от OBO BETTERMANN (артикул 107 W PG11 PA) - это компактный адаптер с двойной резьбой для поворота кабельного ввода на 90°, обеспечивающий герметичное соединение в условиях повышенной влажности и механических нагрузок. Подходит для монтажа в распределительных щитах, станках и промышленном оборудовании.

Назначение и область применения

Переходник угловой PG11 предназначен для изменения направления кабельного ввода на 90 градусов, сохраняя при этом степень защиты IP65–IP67. Он используется там, где требуется вывести кабель из корпуса под прямым углом - например, при ограниченном пространстве, сложной трассировке проводов или необходимости избежать перегиба жил.

Подходит для установки в металлические и пластиковые шкафы, машины, конвейеры, системы автоматизации. Применяется совместно с кабельными вводами типа 107/D, 107/A, 107/B и фиксирующими элементами 107/E.

Технические характеристики

• Тип изделия: Адаптер с внутренней и внешней резьбой PG11
• Резьба: PG11 (по DIN 40430) - подходит для кабелей с наружным диаметром до 13 мм
• Материал: Полиамид - устойчив к химическим воздействиям, не проводит ток
• Цвет: Светло-серый
• Температурный диапазон: от –20 C до +65 C
• Покрытие: Необработанная поверхность - без антикоррозийного слоя, требует осторожности в агрессивных средах
• Обозначение производителя: 107 W PG11 PA

Совместимость и монтаж

Переходник угловой PG11 имеет две резьбы: внутреннюю - для вворачивания в отверстие корпуса, внешнюю - для подключения кабельного ввода. Для полноценной сборки необходимы дополнительные комплектующие:

• Стальные кольца 107/D - усиливают зажим кабеля
• Уплотнительные кольца 107/A или 107/B - обеспечивают герметичность
• Нажимной винт 107/E - фиксирует кабель внутри ввода

Монтаж выполняется вручную: вкрутите переходник в подготовленное отверстие, затем соберите кабельный ввод с нужными уплотнениями и закрутите на внешнюю резьбу. Не используйте инструменты для затяжки - риск перекоса и повреждения резьбы.

Безопасность и стандарты

Изделие соответствует стандарту DIN 40430 для кабельных вводов PG. Герметизация достигается за счет комбинации с уплотнительными кольцами 107/A или 107/B, что обеспечивает класс защиты IP65–IP67 при правильной сборке. Материал полиамид не поддерживает горение и соответствует требованиям UL 94 V-2.

Преимущества

• Высокая прочность материала - выдерживает ударные нагрузки и вибрацию
• Легкий вес - удобен для массового монтажа
• Электроизоляция - безопасен для использования в цепях переменного и постоянного тока
• Герметичность при правильной комплектации - предотвращает попадание влаги и пыли

Ограничения применения

• Не предназначена для работы при температурах ниже –20 C и выше +65 C - материал теряет эластичность
• Необработанная поверхность не защищена от коррозии - не рекомендован для агрессивных сред (солевые туманы, кислоты, щелочи)
• Требует обязательного использования уплотнителей и фиксаторов - без них герметичность не гарантируется
• Не подходит для многожильных кабелей с диаметром более 13 мм - возможен проскальзывание и потеря защиты

Примеры использования

• Кабельный ввод в боксе станка CNC - позволяет вывести кабель в сторону, не занимая место над машиной
• Щит управления в пищевой промышленности - поворот снижает риск скопления воды в углу
• Автоматические линии с плотной компоновкой - экономит пространство и упрощает маршруты
• Наружные устройства с защитой от осадков - при правильной сборке исключает протечки

Практические советы

• Выбирайте уплотнительное кольцо 107/A для мягких кабелей, 107/B - для жестких и экранированных
• Проверьте посадочный диаметр отверстия в корпусе - он должен точно соответствовать наружному диаметру резьбы PG11
• Не затягивайте переходник силовым инструментом - достаточно рук, чтобы избежать деформации
• При использовании в помещениях с высокой влажностью всегда применяйте комплект 107/D + 107/B + 107/E
• Запомните артикул 107 W PG11 PA - он однозначно идентифицирует этот переходник среди других моделей OBO BETTERMANN
