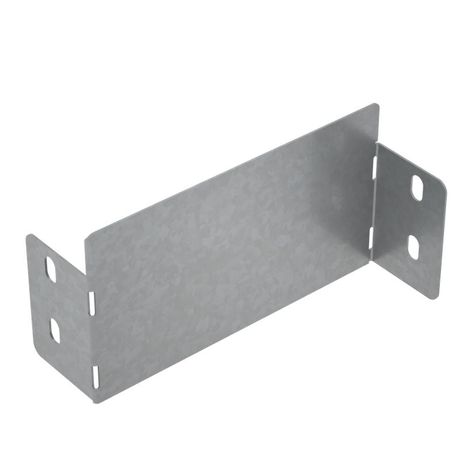

Переходник универсальный 100х300 "ПЛЮС" HD | PDUplus100-300 КМ-профиль PL11372

Переходник универсальный 100х300 HD КМ-профиль серия ПЛЮС - элемент для завершения или изменения ширины кабельной трассы. Изготовлен из оцинкованной стали, выдерживает повышенную влажность и внешние воздействия, подходит для монтажа внутри помещений и на улице. Артикулы pl11372 и pduplus100-300 hd соответствуют серии КМ-профиль ПЛЮС.

Назначение и область применения

Переходник универсальный 100х300 HD КМ-профиль серия ПЛЮС применяется для перехода между участками кабельной трассы разной ширины - например, от 100 мм до 300 мм. Также служит для герметичного завершения трассы, предотвращая попадание пыли, влаги и посторонних предметов внутрь канала. Подходит для установки в помещениях с высокой влажностью, на открытых площадках, в зонах с легкой коррозионной активностью. Используется в системах прокладки силовых и слаботочных кабелей на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Размеры: высота 100 мм, ширина 300 мм
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: горячий цинк по ГОСТ 9.307-89 - обеспечивает долговечную защиту от коррозии
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: О(1,2,3,4) - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и загрязнённости воздуха
• Исполнение: без соединительного элемента - требует самостоятельного крепления к трассе

Совместимость и монтаж

Переходник универсальный 100х300 HD КМ-профиль серия ПЛЮС совместим с другими элементами системы КМ-профиль ПЛЮС, имеющими аналогичный профиль и шаг крепления. Для монтажа требуется фиксация саморезами или заклепками к основанию трассы. Установка допускается как на горизонтальной, так и на вертикальной поверхности. Отсутствие встроенного соединительного элемента позволяет гибко адаптировать переходник под существующую конфигурацию трассы, но требует точного подбора смежных деталей.

Безопасность и стандарты

• Огнестойкость соответствует требованиям к кабельным системам в зданиях с повышенными нормами пожарной безопасности
• Оцинкование выполнено по ГОСТ 9.307-89 - гарантирует срок службы более 15 лет в агрессивных средах
• Климатическое исполнение О(1,2,3,4) соответствует ГОСТ 15150-69 - подтверждает работоспособность в экстремальных условиях

Преимущества

• Увеличенная толщина покрытия за счет горячего цинкования снижает риск повреждения при резке и сборке
• Стальная конструкция с толщиной 1 мм обеспечивает механическую прочность даже при нагрузках на кабели
• Не требует специального оборудования для монтажа - достаточно стандартных инструментов
• Подходит для длительной эксплуатации в условиях перепадов температур и влажности

Ограничения применения

• Не предназначен для монтажа в агрессивных химических средах (например, в промышленных цехах с постоянным выбросом кислот или щелочей)
• Отсутствие встроенных крепежей требует дополнительного времени на сборку - не оптимален для быстрого монтажа в условиях ограниченного доступа
• Не рекомендован для использования в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации

Примеры использования

• Завершение кабельной трассы на стене производственного корпуса перед выходом на наружную лестницу
• Переход от узкой трассы (100 мм) к широкой (300 мм) в распределительном щите серверной комнаты
• Формирование ответвления в кабельном канале на крыше административного здания
• Соединение двух секций трассы с изменением ширины в подвале с высокой влажностью

Практические советы

• При заказе проверьте соответствие ширины входящего и исходящего участков трассы - переходник рассчитан именно на 100→300 мм
• Для защиты от конденсата в холодных зонах используйте дополнительно термоусадочные трубки на краях
• При резке или сверлении оцинкованной стали наденьте средства защиты - частицы цинка могут вызывать раздражение
• Не используйте этот переходник как самостоятельный элемент - он всегда должен быть частью целостной трассы с креплением через поддерживающие кронштейны
• Артикулы pl11372 и pduplus100-300 hd - идентичны; различаются лишь форматы каталогов, но не конструкцией
