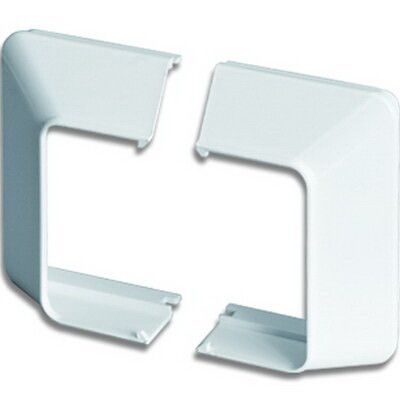

Переходники левый и правый 90х60-70х40 мм | AIR90610 DKC ДКС

Переходник DKC Angara air90610 - элемент системы кондиционирования Angara, предназначенный для плавного перехода между коробами 90×60 мм и 70×40 мм при прокладке дренажных и фреоновых труб. Изготовлен из белого пластика, обеспечивает аккуратный монтаж в интерьере и совместим с другими компонентами системы Angara.

Назначение и область применения

Переходник DKC Angara air90610 применяется для соединения двух типов пластиковых коробов: широкого 90×60 мм и узкого 70×40 мм. Он используется в системах кондиционирования, отопления и водоснабжения, когда необходимо изменить габариты трассы для размещения труб - например, при переходе от основной трассы к ответвлению или при прохождении через стену с ограниченным пространством. Подходит для внутренней установки в жилых и офисных помещениях, где важна эстетика и компактность.

Технические характеристики

• Габаритные размеры выходного конца: 70×40 мм
• Габаритные размеры входного конца: 90×60 мм
• Высота канала: 60 мм
• Ширина канала: 90 мм
• Монтажная длина: 94,5 мм
• Материал: термостойкий пластик
• Цвет: чисто-белый
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Рабочий температурный диапазон: от –25 C до +70 C
• Тип изделия: переходник
• Способ монтажа: крепление к стене
• Защитное покрытие: необработанная поверхность
• Исполнение: универсальное

Совместимость и монтаж

Переходник DKC Angara air90610 совместим только с коробами серии Angara - он не подходит для электротехнических коробов или других систем. Монтаж осуществляется путём вставки одного конца в короб 90×60 мм, другого - в короб 70×40 мм. Крепится к стене с помощью саморезов или клея, рекомендованного производителем. Учитывайте, что переходник имеет фиксированную форму - его нельзя гнуть или модифицировать. Для герметизации стыков используйте силиконовый герметик, если есть риск попадания пыли или влаги.

Безопасность и стандарты

Степень защиты IP40 предполагает защиту от контакта с инструментами и проводами более 1 мм, но не защищает от брызг или влаги. Применяйте переходник только в сухих помещениях. Температурный диапазон –25…+70 C допускает использование в большинстве бытовых и коммерческих условиях, но не в местах с постоянными перегревами (например, рядом с нагревательными приборами).

Преимущества

• Эстетично выглядит благодаря однотонному белому цвету и гладкой поверхности
• Обеспечивает плавный переход между коробами без острых углов, снижая риск повреждения труб
• Легко интегрируется в существующую систему Angara - все элементы имеют одинаковый дизайн и размеры креплений
• Не требует сложного инструмента для установки
• Устойчив к деформациям при нормальных нагрузках

Ограничения применения

• Не предназначен для использования вне системы Angara - несовместим с коробами других брендов
• Не защищён от влаги (IP40); запрещено применение в сырых зонах (ванная, баня, улица)
• Не рассчитан на механические удары или высокие нагрузки - не использовать там, где возможны столкновения с оборудованием
• Не поддерживает электромонтаж - внутри него должны находиться только трубы (фреоновые, дренажные), а не кабели
• Фиксированный угол 90° - нельзя регулировать направление потока

Примеры использования

• Соединение основного короба 90×60 мм с ответвлением 70×40 мм в комнате при монтаже сплит-системы
• Проход через стену, где пространство для короба ограничено - переход от широкой трассы к узкой
• Завершение трассы у плинтуса, где требуется сужение для сохранения визуальной гармонии
• Интеграция в систему кондиционирования в офисе с отделкой под светлые тона

Практические советы

• Перед монтажом проверьте точные размеры коробов - даже небольшое отклонение может затруднить соединение
• Если коробы установлены под давлением, перед вставкой переходника временно освободите их от нагрузки
• Для лучшей фиксации используйте двусторонний скотч или специальные кронштейны Angara, а не просто клей
• Не забудьте оставить свободный доступ к стыкам - они могут потребовать обслуживания или замены герметика
• При использовании нескольких переходников в одной трассе соблюдайте равномерный шаг - избегайте резких перепадов сечения
