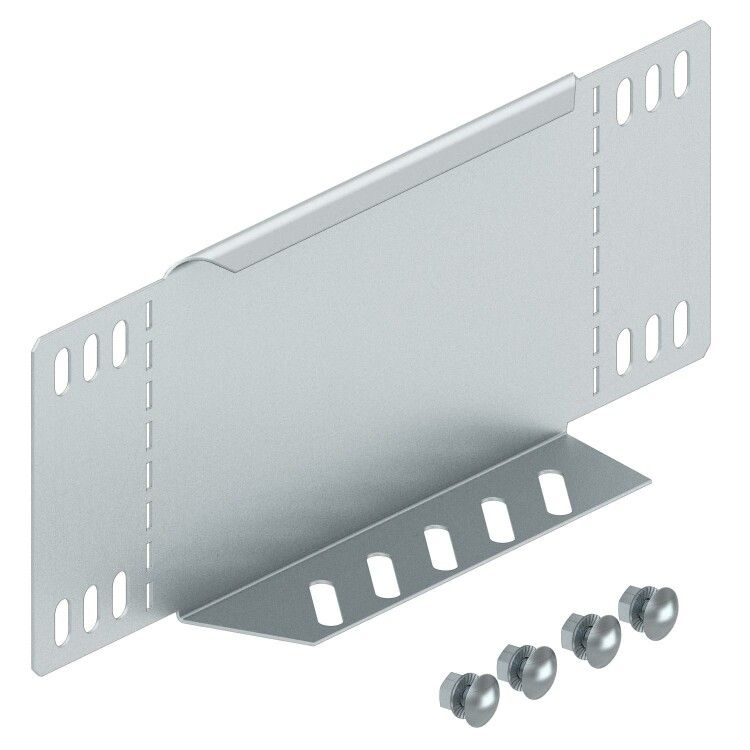

Комплект переход./заглушка 200х110 RWEB 120 FS OBO 7111207 Bettermann

Переходник/концевик 110x200 мм от OBO BETTERMANN - элемент для завершения кабельного лотка с высотой боковой стенки 110 мм. Артикул RWEB 120 FS обеспечивает герметичное и механически прочное окончание лотка, защищая кабели от внешних воздействий и предотвращая выпадение проводов. Применяется в системах прокладки кабелей на промышленных объектах, в цехах и распределительных устройствах.

Назначение и область применения

Переходник/концевик 110x200 мм используется для закрытия открытых торцов кабельных лотков, у которых высота боковой стенки равна 110 мм. Он служит физическим и защитным завершением трассы, исключая попадание пыли, влаги и сторонних предметов внутрь лотка. Подходит для горизонтальных и вертикальных участков кабельной системы, где требуется сохранить целостность маршрута и безопасность персонала.

Технические характеристики

• Габариты: 110 мм (высота) × 200 мм (ширина)
• Материал: сталь оцинкованная с толщиной 1 мм
• Покрытие: слой цинка для защиты от коррозии
• Артикул производителя: RWEB 120 FS
• Совместим с лотками OBO BETTERMANN серии с высотой стенки 110 мм

Совместимость и монтаж

Переходник/концевик 110x200 мм предназначен исключительно для установки на кабельные лотки с высотой боковой стенки 110 мм. Монтаж осуществляется путём надевания переходника на торец лотка и фиксации с помощью саморезов или заклепок через предусмотренные отверстия. Для плотного соединения рекомендуется проверить совпадение геометрии кромок лотка и переходника перед креплением. Не применяйте с лотками других производителей без точного соответствия размеров.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что соответствует требованиям к долговечности и устойчивости к коррозии в условиях повышенной влажности. Соответствует общепринятым нормам безопасности для промышленных кабельных систем. Не содержит токсичных материалов. Не является электроизоляционным элементом - не заменяет заземление или изоляцию кабелей.

Преимущества

• Увеличивает срок службы кабельной трассы за счёт защиты торца от деформации и коррозии
• Обеспечивает эстетичный вид законченной системы
• Легко монтируется без специального инструмента
• Цинковое покрытие снижает необходимость в дополнительной антикоррозийной обработке

Ограничения применения

• Не предназначена для использования в качестве основного крепления или несущего элемента
• Не подходит для лотков с высотой стенки отличной от 110 мм - даже небольшие отклонения (+-5 мм) нарушают герметичность
• Не рассчитана на нагрузки сверх массы кабеля - не используйте как опору или платформу
• Не следует применять в средах с постоянным контактом с агрессивными химическими веществами - цинк может разрушаться при длительном воздействии кислот и щелочей

Примеры использования

• Завершение кабельного лотка на конце конвейера в пищевой промышленности
• Финишный элемент на лотке в распределительной комнате подстанции
• Закрытие торца лотка у выхода из шкафа управления
• Окончание трассы вблизи оборудования, где есть риск повреждения кабелей с торца

Практические советы

• Перед монтажом проверьте, чтобы края лотка были ровными - искривлённые края затруднят установку переходника/концевика 110x200 мм
• При использовании в помещениях с высокой влажностью дополнительно смажьте места крепления противокоррозийной смазкой
• Если лоток имеет крышку - убедитесь, что переходник не препятствует её установке
• Артикул RWEB 120 FS совмещается с другими компонентами серии OBO BETTERMANN - можно использовать в единой системе без адаптеров
• Храните изделие в сухом месте до монтажа - влага может вызвать образование белого налёта на цинке, который не влияет на функциональность, но требует очистки
