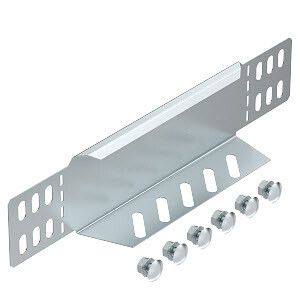

Переходник/концевик для лотка LKS 400мм (RWEB 640 FS RU) | 7109617 OBO Bettermann

Переходник/концевик для лотка LKS 400 мм от OBO BETTERMANN - элемент завершения кабельного лотка серии LKS с высотой боковой стенки 60 мм. Предназначен для герметичного окончания трассы, предотвращает попадание пыли и влаги внутрь лотка. Артикул 7109617 соответствует типу RWEB 640 FS RU и имеет лицензию Росатома.

Назначение и область применения

Переходник/концевик для лотка LKS 400 мм используется для закрытия торца кабельного лотка серии LKS, когда необходимо завершить трассу без дальнейшего продолжения. Применяется там, где важна защита кабелей от внешних воздействий - например, на промышленных объектах, в энергоустановках, на транспорте или в зонах с повышенными требованиями к безопасности.

Технические характеристики

• Тип изделия: переходник / концевик
• Материал: сталь с цинковым покрытием - устойчив к коррозии, подходит для агрессивных сред
• Высота боковой стенки: 60 мм - совпадает с высотой лотков серии LKS
• Ширина: 500 мм - обеспечивает совместимость с лотками шириной до 500 мм
• Покрытие: цинк - защищает от ржавчины, продлевает срок службы
• Тип: RWEB 640 FS RU - сертифицированный тип согласно требованиям производителя
• Регистрация: реестр промышленной продукции РФ №1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на объектах атомной отрасли

Совместимость и монтаж

Переходник/концевик для лотка LKS 400 мм совместим исключительно с кабельными лотками серии LKS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм. Устанавливается на конце лотка путём фиксации болтами или саморезами через предварительно просверленные отверстия. Монтаж выполняется после прокладки кабелей. Не требует специальных инструментов - достаточно обычного набора для сборки металлоконструкций.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России и прошло проверку на соответствие нормативам для объектов атомной отрасли. Лицензия Росатома подтверждает возможность применения на ядерных установках, в том числе в зонах с контролируемой радиационной средой. Соответствует ГОСТ Р 50571 и другим стандартам, регулирующим использование кабельных систем в промышленности.

Преимущества

• Цинковое покрытие повышает долговечность в условиях влажности и химической активности
• Жёсткая конструкция из стали обеспечивает механическую прочность при нагрузках
• Точное соответствие габаритам лотков LKS гарантирует плотное соединение без щелей
• Лицензия Росатома расширяет возможности применения - можно использовать на объектах с особыми требованиями
• Универсальная ширина 500 мм позволяет применять одинаковый концевик для нескольких моделей лотков

Ограничения применения

• Не предназначен для использования с лотками других серий (например, LK, LKB, LKM) - отличаются по высоте стенки
• Не рекомендован для постоянного погружения в воду - хотя есть цинковое покрытие, он не является полностью водоупорным устройством
• Не следует применять в средах с высоким уровнем кислотных или щелочных паров без дополнительной защиты
• Подходит только для лотков шириной до 500 мм; для более широких требуется другой тип концевика

Примеры использования

• Завершение кабельной трассы на выходе из технологического помещения в цехе АЭС
• Финальный элемент лотка на конвейере в пищевой промышленности
• Окончание маршрута кабеля в распределительном пункте с высокой запылённостью
• Запечатывание конца лотка на эстакаде или в подземном тоннеле

Практические советы

• Перед монтажом убедитесь, что лоток имеет именно 60 мм высоты боковой стенки - другие значения не подходят
• При установке используйте болты с пластиковыми или резиновыми шайбами для сохранения целостности покрытия
• Если лоток установлен вертикально, учитывайте вес кабелей - концевик не рассчитан на значительную нагрузку сверху
• Для объектов с высокими требованиями к герметизации (например, в атомной отрасли) дополнительно проверьте качество стыка между лотком и концевиком
• Артикул 7109617 и тип RWEB 640 FS RU должны совпадать в документации - это важно для аудита и сертификации
