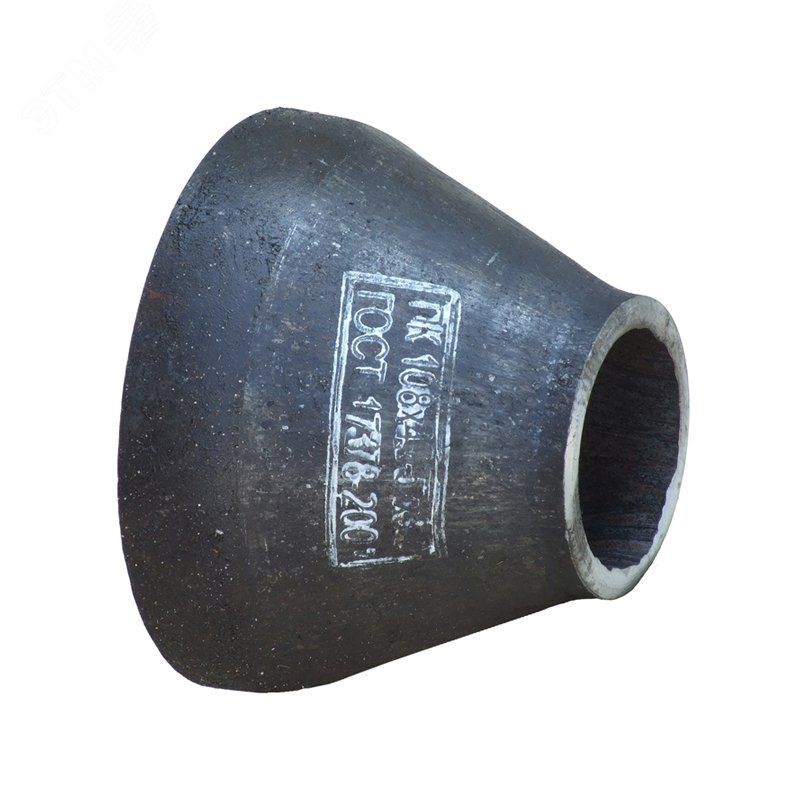

Переход сталь Дн89-76 17378-2001 - 222100015

Переход стальной Дн89-76 17378-2001 - это бесшовный сварной элемент для плавного перехода между трубами разного диаметра. Продукт соответствует ГОСТ 17378-2001, предназначен для промышленных трубопроводов и совместим с системами, работающими под давлением. Артикул 222100015 относится к серийному ряду изделий, выпускаемых по стандарту ГОСТ.

Назначение и область применения

Переход стальной Дн89-76 17378-2001 используется для соединения участков трубопровода с диаметрами 89 мм и 76 мм. Он обеспечивает плавное изменение сечения, что снижает турбулентность потока и предотвращает гидравлические удары. Применяется в системах передачи жидкостей и газов: водоснабжении, теплотранспорте, нефтепродуктопроводах, промышленных установках. Подходит как для наземной, так и для подземной прокладки, включая вертикальные и горизонтальные трассы.

Технические характеристики

• Тип изделия: переход стальной концентрический
• Тип соединения: сварное (приварной)
• Диаметры: входной 89 мм, выходной 76 мм
• Стандарт: ГОСТ 17378-2001
• Материал: углеродистая сталь (бесшовная трубная заготовка)
• Форма: концентричная (осевая центральная ось сохранена)

Совместимость и монтаж

Переход стальной Дн89-76 17378-2001 монтируется методом дуговой сварки на концах труб с соответствующими наружными диаметрами. Для надёжного соединения требуется подготовка кромок: зачистка до металла, соблюдение зазора и правильный угол скоса. Учитывайте, что внутренний диаметр меньшей трубы (76 мм) должен точно соответствовать проходному сечению перехода - иначе возникнет перепад давления или завихрения. Сварка выполняется в соответствии с требованиями СП 34-116-87 и другими нормами на сварку трубопроводов.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 17378-2001, который регламентирует геометрию, допуски, механические свойства материала и методы контроля качества. Соответствие стандарту гарантирует прочность при рабочем давлении до 2,5 МПа (для типичных условий эксплуатации). Наличие сертификата соответствия обязательна для промышленных объектов, особенно в энергетике и химической отрасли.

Преимущества

• Бесшовная конструкция повышает герметичность и долговечность - исключены места возможной утечки по шву
• Концентричная форма минимизирует потерю напора и эрозию стенок при высокой скорости потока
• Устойчив к вибрациям и температурным колебаниям в условиях промышленной эксплуатации
• Поддерживает стабильную работу системы при длительном сроке службы

Ограничения применения

• Не предназначено для использования в системах с агрессивными средами (например, кислоты, щелочи) без защиты покрытиями
• Не рекомендовано применение в системах с частыми гидроударами - требуются демпферы или компенсаторы
• Работает только при температурах, совместимых с материалом стали (обычно –40…+450 C); для экстремальных значений нужен специальный сплав
• Не подходит для фланцевого или резьбового соединения - только сварка

Примеры использования

• Система циркуляционного теплоносителя в котельной: переход от магистрального трубопровода Ø89 мм к распределительному Ø76 мм
• Промышленный конвейер с гидравлическим приводом: соединение насосной линии с исполнительным механизмом
• Подземный водопровод в жилом комплексе: переход между основной сетью и ответвлением к домам
• Линия подачи пара на производство: согласование диаметров после редуктора давления

Практические советы

• При заказе проверьте, что наружный диаметр вашей трубы именно 89 мм и 76 мм - внутренние диаметры зависят от толщины стенки и могут отличаться
• Для подземной прокладки используйте антикоррозионное покрытие (полиэтиленовая обмотка или битумная мастика) даже при наличии катодной защиты
• После сварки обязательно проведите визуальный контроль и, при необходимости, радиографический или ультразвуковой контроль шва
• Запрещается использовать этот переход как опору или точку крепления - он рассчитан только на транспортировку среды
• Артикул 222100015 - единственный номер для этого конкретного размера; другие размеры имеют свои артикулы
