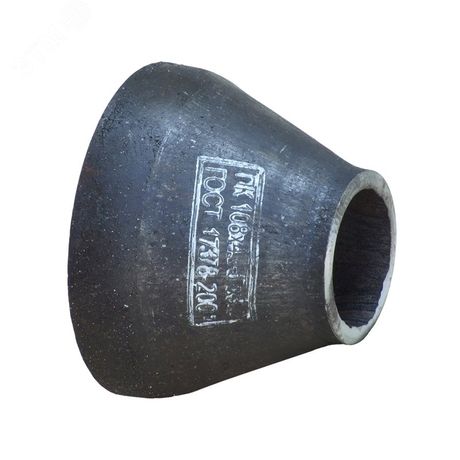

Переход сталь Ду76-57 17378-2001 - 222100012

Переход стальной Ду76-57 17378-2001 - это бесшовный сварной элемент для плавного перехода между трубами разного диаметра в системах с высокими требованиями к герметичности и прочности. Продукт соответствует ГОСТ 17378-2001 и предназначен для промышленных трубопроводов, работающих под давлением, как на поверхности, так и в грунте.

Назначение и область применения

Переход стальной Ду76-57 17378-2001 используется для соединения участков трубопровода с диаметрами 76 мм и 57 мм. Он обеспечивает плавное изменение сечения, что снижает турбулентность потока и предотвращает скачки давления. Подходит для систем передачи жидкостей, газов и паров в промышленном оборудовании, теплотрассах, нефтепродуктопроводах и других трубопроводах, где важна надёжность соединения.

Технические характеристики

• Тип изделия: переход концентрический бесшовный
• Тип соединения: сварное (приваривается к трубам)
• Диаметры: входной - 76 мм (Ду76), выходной - 57 мм (Ду57)
• Стандарт: ГОСТ 17378-2001
• Материал: углеродистая сталь
• Форма: цилиндрическая, равномерная коническая форма для плавного перехода

Совместимость и монтаж

Переход стальной Ду76-57 17378-2001 совместим с трубами из стали того же класса прочности, имеющими внешний диаметр 76 мм и 57 мм. Монтаж выполняется путём односторонней или двусторонней сварки встык. Для качественного соединения требуется подготовка кромок под угол 30–35° и соблюдение технологии сварки согласно нормам СНиП и ГОСТ Р 54598. Учитывайте посадочные диаметры - они должны точно соответствовать внешнему диаметру труб.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 17378-2001, который регламентирует геометрию, допуски, механические свойства материала и методы контроля качества. Соответствие стандарту гарантирует безопасную работу при температуре до +450 C и давлении до 16 МПа (зависит от толщины стенки и марки стали). Не рекомендуется применять в системах с агрессивными химическими средами без защиты от коррозии.

Преимущества

• Бесшовная конструкция исключает риск протечек в теле детали
• Равномерный профиль снижает гидравлическое сопротивление
• Высокая механическая прочность за счёт термической обработки и цельнокованой формы
• Подходит для длительной эксплуатации в условиях вибраций и перепадов температур

Ограничения применения

• Не предназначена для использования в системах с частыми гидроударами без демпферов
• Не рекомендована для пищевых и фармацевтических трубопроводов без дополнительной полировки внутренней поверхности
• Требует антикоррозийной защиты при эксплуатации во влажной среде или в грунте
• Не подходит для труб с внутренним покрытием - сварка повредит защитный слой

Примеры использования

• Соединение основного трубопровода Ду76 с ответвлением Ду57 на насосной станции
• Участок трубопровода в котельной, где необходимо снизить скорость потока теплоносителя
• Промышленные системы подачи пара или воды в технологических линиях
• Элементы теплотрассы, где происходит переход от крупного коллектора к распределительному контуру

Практические советы

• Перед установкой проверьте соответствие внешнего диаметра трубы заявленным значениям - отклонение даже на 1 мм может затруднить сварку
• Для трубопроводов под землёй используйте битумную или полиэтиленовую изоляцию на месте сварных швов
• При монтаже в вертикальных трассах ориентируйте более широкую часть перехода вверх - это снижает риск задержки осадков и грязи
• Заказывайте переход стальной Ду76-57 17378-2001 с сертификатом соответствия ГОСТ - это обязательное требование для промышленных объектов
