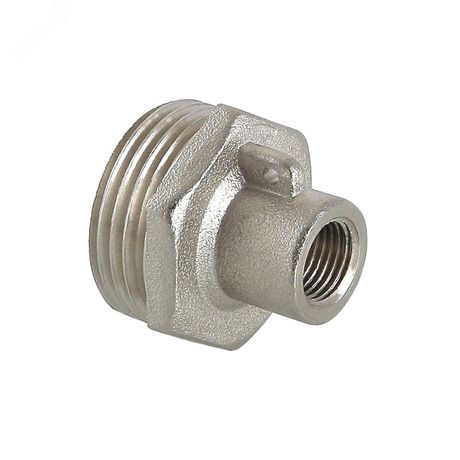

Переходник M10х1/2' для подключения датчика температуры - VTr.424.N.M004 VALTEC S4241M004

Переходник резьбовой M10x1/2 для подключения датчика температуры от VALTEC (артикулы s4241m004 и vtr.424.n.m004) предназначен для надёжного соединения датчика температуры с трубопроводной системой. Изготовлен из латуни с никелевым покрытием, он обеспечивает долговечность и коррозионную стойкость в условиях теплоносителей под давлением до 16 бар.

Назначение и область применения

Переходник резьбовой M10x1/2 для подключения датчика температуры используется для установки термодатчиков в системы учёта тепла - например, в теплосчётчики VHM-T. Он позволяет точно передавать показания температуры теплоносителя от трубы к датчику, минимизируя потери сигнала за счёт плотного контакта. Применяется в системах центрального отопления, ГВС, промышленных контурах и автоматизации энергоучёта.

Технические характеристики

• Резьба: наружная трубная 1/2" (G1/2") с одной стороны, внутренняя метрическая M10×1 - с другой;
• Материал: латунь CW617N с никелированным покрытием - повышает стойкость к коррозии и облегчает очистку;
• Рабочее давление: до 16 бар - соответствует требованиям систем отопления и ГВС;
• Максимальная рабочая температура: +120 C - допустимо использование в высокотемпературных контурах;
• Тип резьбы: внутренняя (ВН) - предназначена для вворачивания датчика;
• Функциональная деталь: ушко для пломбировки - обеспечивает контроль целостности установки.

Совместимость и монтаж

Переходник резьбовой M10x1/2 для подключения датчика температуры совместим с датчиками VHM-T и аналогичными устройствами с метрической резьбой M10×1. На стороне 1/2" его можно вкрутить в стандартные резьбовые тройники, штуцеры или ответвители из меди, стали или латуни. Для герметизации рекомендуется использовать ленту ФУМ или пасту для резьбовых соединений. Установка выполняется руками с последующим доворачиванием гаечным ключом - перегрузка недопустима.

Безопасность и стандарты

Изделие изготовлено по технологии горячего прессования, что гарантирует однородность структуры материала и исключает пористость. Никелирование соответствует требованиям к поверхностям, контактирующим с питьевой водой. Соответствует нормам безопасности для систем теплоснабжения в РФ и ЕАЭС.

Преимущества

• Никелированная поверхность снижает риск образования отложений и облегчает обслуживание;
• Высокая прочность латуни CW617N выдерживает механические нагрузки при монтаже и эксплуатации;
• Ушко для пломбировки позволяет соблюдать требования регулирующих органов по контролю доступа к приборам учёта;
• Стандартные размеры резьбы обеспечивают широкую совместимость с комплектующими от разных производителей.

Ограничения применения

• Не применяется в средах с агрессивными химическими веществами - даже никелирование не защищает от кислот и щелочей;
• Максимальная температура +120 C исключает применение в паровых системах выше этого значения;
• Не предназначен для использования в качестве самостоятельного элемента трубопровода - только как переход между датчиком и трубой;
• Не следует использовать с пластиковыми трубами без металлических вставок - резьба 1/2" требует жёсткой опоры.

Примеры использования

• Подключение датчика VHM-T к трубе подачи теплоносителя в тепловом пункте;
• Установка в распределительном коллекторе системы напольного отопления;
• Монтаж на входе в прибор учёта тепла в многоквартирном доме;
• Замена старых переходников в модернизированных системах ГВС.

Практические советы

• Перед установкой проверьте соответствие резьбы датчика - M10×1 должна быть точной, без люфтов;
• При использовании с медью или сталью используйте одинаковый тип уплотнения - смешивание материалов может вызвать электрохимическую коррозию;
• После монтажа проведите пробное заполнение системы и проверьте герметичность - особенно важно при работе под давлением;
• Пломбирование через ушко выполняйте после окончательной настройки системы - изменение положения датчика потребует повторной пломбировки.
