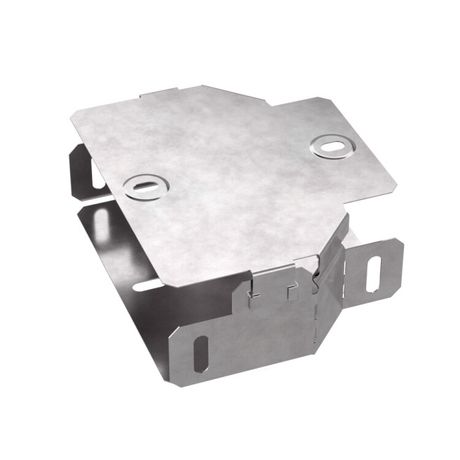

Переходник симметричный с крышкой Стандарт 200х100х50 | PR16.0471 Промрукав Строитель

Переходник симметричный с крышкой 200х100х50 от бренда Промрукав (артикул pr16.0471) предназначен для плавного перехода между лотками различной ширины в системах кабель-каналов. Изготовлен из оцинкованной стали, выдерживает широкий диапазон температур и подходит для установки в помещениях и под навесом.

Назначение и область применения

Переходник симметричный с крышкой 200х100х50 используется для соединения кабельных лотков шириной 200 мм и 100 мм в одном уровне. Обеспечивает равномерное распределение нагрузки и сохраняет целостность трассы. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, на заводах, в складских комплексах и других зонах с высокой механической нагрузкой.

Технические характеристики

• Форма: симметричная редукция - равномерное сужение от 200×100 мм до 100×100 мм
• Габариты: 200×100×50 мм (длина × ширина × высота)
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина цинкового слоя: 10–22 мкм
• Покрытие: серое, гладкое, антикоррозийное
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80C до +150C
• Крышка: в комплекте, фиксируется без дополнительных креплений
• Конструкция: без соединительных разъёмов - требует сварки или болтового крепления к лоткам

Совместимость и монтаж

Переходник симметричный с крышкой 200х100х50 совместим с лотками стандарта Промрукав той же толщины стенки. Для монтажа необходимо:

• Закрепить переходник к основному и уменьшенному лотку с помощью сварки или болтов (не входят в комплект)
• Убедиться, что посадочные кромки совпадают по уровню и плоскости
• Установить крышку после прокладки кабелей - она защёлкивается по периметру

Не рекомендуется использовать в качестве самостоятельного элемента - всегда применяйте в связке с лотками того же типа и производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15-97 для кабельных систем в промышленных условиях. Огнестойкость обеспечена за счёт стального корпуса и отсутствия горючих материалов. Цинкование по Сендзимиру повышает долговечность в агрессивных средах, снижает риск возгорания при перегреве.

Преимущества

• Высокая прочность - стальной корпус выдерживает давление и ударные нагрузки
• Защита от коррозии - цинковое покрытие предотвращает ржавчину даже при повышенной влажности
• Устойчивость к экстремальным температурам - работает в холодильниках и рядом с нагревательными устройствами
• Крышка в комплекте - исключает необходимость докупать отдельные элементы
• Симметричная форма - позволяет легко менять направление потока кабелей без перекосов

Ограничения применения

• Не предназначены для наружной эксплуатации под открытым небом - требуется навес или короб
• Не подходит для частых демонтажей - фиксация через сварку или болты делает переустановку трудоёмкой
• Не совместим с пластиковыми или алюминиевыми лотками - отличаются жёсткостью и способом крепления
• Не следует применять в местах с постоянным воздействием открытого пламени - хотя огнестойкий, не является противопожарной преградой

Примеры использования

• Соединение широкого лотка 200 мм с узким 100 мм на участке выхода кабелей из распределительного щита
• Переход между двумя секциями кабельного канала на конвейере, где меняется плотность проводов
• Интеграция в существующую систему кабель-каналов на складе с ограниченным пространством
• Обустройство трассы в цеху с высокой запылённостью - оцинкованная поверхность не требует ежегодной окраски

Практические советы

• Проверьте посадочную ширину лотков перед заказом - переходник рассчитан именно на 200→100 мм, другие размеры не подходят
• При использовании болтового крепления используйте саморезы с пресс-шайбой - они обеспечивают герметичность и надёжность
• После монтажа проверьте, чтобы крышка плотно закрывалась - щели могут стать путями попадания пыли и влаги
• Для длительной службы в сырых помещениях дополнительно обработайте стыки герметиком на основе силикона
• Не используйте этот переходник в качестве опоры - он не рассчитан на вертикальные нагрузки, только на вес кабелей
