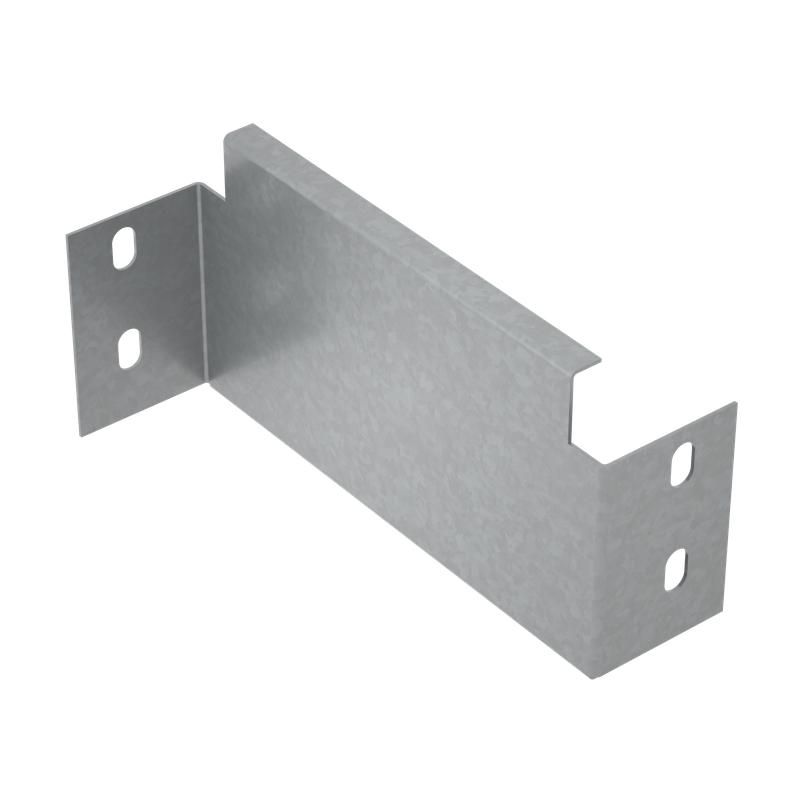

Переходник упрощенный 100х50 мм левый "ПЛЮС" INOX304 | PDLplus100-50 КМ - профиль КМ-Профиль PL5964

Переходник упрощенный 100х50 мм левый INOX304 КМ-профиль серия ПЛЮС PDLplus100-50 предназначен для плавного перехода между участками кабельного лотка разной ширины - от 100 мм до 50 мм. Этот элемент создан для надежной сборки трасс в агрессивных условиях, где важны коррозионная стойкость и огнестойкость. Применяется в системах управления кабелями на производствах с повышенными требованиями к безопасности.

Назначение и область применения

Переходник упрощенный 100х50 мм левый INOX304 КМ-профиль серия ПЛЮС PDLplus100-50 служит для снижения ширины кабельной трассы с 100 мм до 50 мм. Он позволяет изменить геометрию маршрута без разрывов, сохраняя целостность проводки. Устанавливается там, где требуется компактный выход кабелей или смена направления трассы. Особенно актуален в помещениях с ограниченным пространством.

Области применения: пищевая и фармацевтическая промышленность, химические заводы, судостроение, портовые сооружения, объекты с высокой влажностью и частой мойкой. Соответствует требованиям ГОСТ 15150-69 для работы в условиях повышенной влажности и агрессивной среды.

Технические характеристики

• Высота кабельного лотка: 100 мм
• Ширина (суженная сторона): 50 мм
• Материал: нержавеющая сталь AISI 304 (INOX304)
• Толщина стенки: 1 мм
• Тип конструкции: сужение слева - вход 100 мм, выход 50 мм
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Покрытие поверхности: необработанная - матовая поверхность без лака или краски
• Цвет: серый (естественный цвет нержавеющей стали)
• Исполнение: с интегрированным соединительным разъемом - совмещает функции переходника и крепежного элемента

Совместимость и монтаж

Переходник упрощенный 100х50 мм левый INOX304 КМ-профиль серия ПЛЮС PDLplus100-50 совместим с другими элементами серии ПЛЮС от КМ-Профиля, имеющими тот же шаг крепления и тип замковых соединений. Интегрированный разъем обеспечивает быстрое соединение без дополнительных болтов или скоб - достаточно совместить торцы и зафиксировать щелчком.

Установка: - Выровнять переходник по уровню с соседними секциями; - Совместить соединительные замки на 100-мм и 50-мм сторонах; - Нажать до характерного щелчка - соединение считается закрытым. - Для жесткой фиксации рекомендуется использовать кронштейны через каждые 1–1,5 метра.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 - нормам для оборудования, работающего в условиях повышенной влажности, перепадов температур и агрессивных сред. Материал AISI 304 не выделяет токсичных веществ при нагреве, что важно для пищевых и медучреждений. Огнестойкость подтверждает возможность использования в зонах с риском возгорания.

Преимущества

• Нержавеющая сталь AISI 304 - устойчива к коррозии, моющим средствам, соляному туману и химическим реагентам
• Интегрированный разъем исключает необходимость в дополнительных крепежах - экономит время монтажа
• Огнестойкость повышает безопасность трассы в случае аварийного перегрева
• Необработанная поверхность не требует обслуживания - не отслаивается, не выцветает
• Стандартная толщина 1 мм обеспечивает достаточную жесткость при минимальном весе

Ограничения применения

Переходник упрощенный 100х50 мм левый INOX304 КМ-профиль серия ПЛЮС PDLplus100-50 не предназначен для:

• Подвеса тяжелых кабельных bundles свыше 80 кг на одном участке - нагрузка распределена по всей трассе, а этот элемент не усилен для точечной нагрузки;
• Прямого контакта с открытым огнем - хотя он огнестойкий, длительное воздействие выше 800 C может деформировать металл;
• Использования в качестве опоры или несущего элемента - только как часть кабельной трассы;
• Работы в средах с концентрированными кислотами (например, HCl, H₂SO₄) - материал устойчив к большинству агрессивных сред, но не ко всем.

Примеры использования

• На пищевом производстве: переход от широкой трассы к узкому каналу у мойки оборудования
• В фармацевтическом цехе: сужение трассы перед проходом через герметичную перегородку
• На причале: изменение ширины лотка для вывода кабелей к бортовым устройствам судна
• В химическом цехе: переход от крупного лотка к узкому ответвлению к насосной станции

Практические советы

• Проверьте совпадение шага крепления с остальной системой - все элементы серии ПЛЮС имеют единый стандарт
• При установке в вертикальной трассе используйте дополнительные крепления - даже легкие кабели могут вызывать прогиб при длинных участках
• Не применяйте переходник в местах с постоянным механическим ударом - нержавейка прочная, но тонкая (1 мм)
• Для удобства сборки начинайте монтаж с самого широкого участка - так проще выстраивать последовательность
• Артикул PDLplus100-50 можно заказать в паре с аналогичным правым переходником - для симметричных решений
