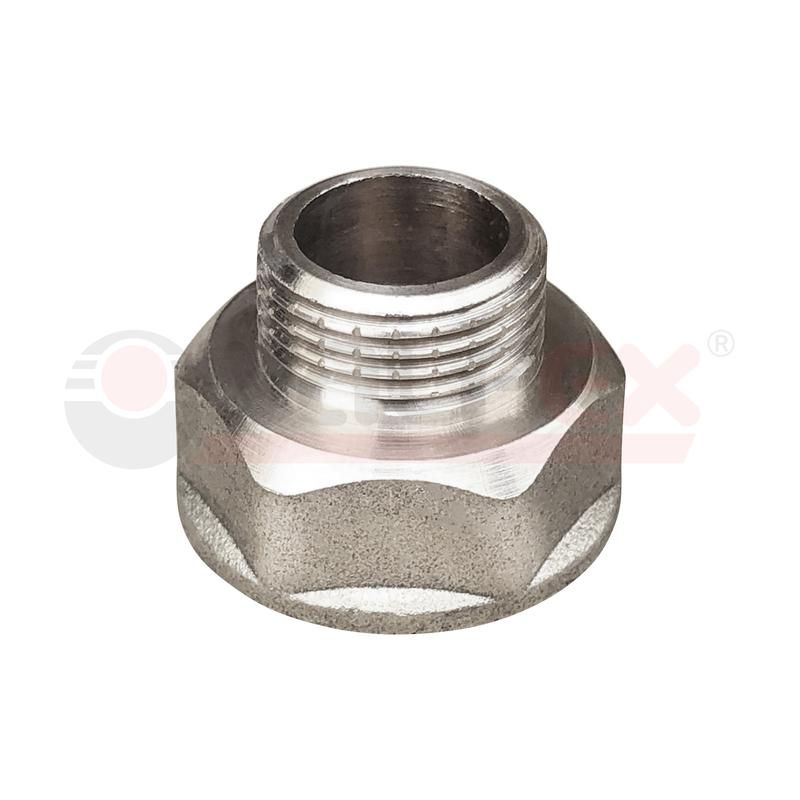

Переходник никелированный ВР 1/2дюйм-НР 1/4дюйм (400/10) VALFEX VF.592.N.012.014

Переходник никелированный ВР 1/2 дюйм – НР 1/4 дюйм (400/10) от VALFEX предназначен для соединения труб и оборудования с разными типами резьбы - внутренней и наружной - при сохранении герметичности под высоким давлением. Артикул vf.592.n.012.014 обеспечивает надёжное соединение в системах с рабочим давлением до 40 бар.

Назначение и область применения

Переходник никелированный ВР 1/2 дюйм – НР 1/4 дюйм (400/10) используется для перехода между трубами или оборудованием с внутренней резьбой диаметром 1/2 дюйма и наружной резьбой 1/4 дюйма. Подходит для гидравлических и пневматических систем, где требуется изменение размера резьбы без замены всего участка трубопровода. Часто применяется в промышленном оборудовании, станках, компрессорах, системах автоматизации и наладочных работах.

Технические характеристики

• Тип изделия: переходник с внутренней резьбы (ВР) на наружную (НР)
• Резьба: ВР 1/2 дюйм – НР 1/4 дюйм (соответствует G 1/2 × G 1/4)
• Материал: латунь марки ЛС 59-1, покрытая слоем никеля
• Диаметр прохода: 15 мм (внутренняя сторона) / 8 мм (наружная сторона)
• Рабочее давление: до 40 бар
• Метод изготовления: горячая объемная штамповка

Совместимость и монтаж

Переходник никелированный ВР 1/2 дюйм – НР 1/4 дюйм (400/10) совместим с трубами и фитингами, имеющими соответствующую метрическую или дюймовую резьбу стандарта ISO 228-1 (G). Для монтажа используйте ключи подходящего размера - захватывать следует плоскости корпуса, а не резьбу. Перед сборкой рекомендуется применить уплотнительную ленту или пасту на наружную резьбу 1/4 дюйм. На внутреннюю резьбу 1/2 дюйм накручивается внешний элемент - например, труба с наружной резьбой. Убедитесь, что посадочные поверхности чистые и без повреждений.

Преимущества

• Никелирование предотвращает коррозию и увеличивает срок службы в агрессивных средах
• Высокая прочность латуни ЛС 59-1 позволяет выдерживать нагрузки до 40 бар
• Горячая штамповка гарантирует плотную структуру материала и минимальный риск трещин
• Стандартная резьба обеспечивает совместимость с широким спектром европейских и отечественных компонентов

Ограничения применения

• Не предназначена для работы с паром выше 160 C - материал теряет прочность при длительном нагреве
• Не рекомендуется использовать в системах с агрессивными химикатами (например, концентрированными щелочами или кислотами)
• Запрещено применять в качестве опорного элемента - переходник не рассчитан на механические нагрузки вне осевой направленности
• Не подходит для пищевых и медицинских систем без дополнительной сертификации

Примеры использования

• Подключение пневматического цилиндра с резьбой 1/4" к магистрали с резьбой 1/2"
• Адаптер между насосом и трубой в системе гидравлики
• Замена старого фитинга в станке с сохранением существующих трубопроводов
• Настройка системы управления воздухом в автоматизированных линиях

Практические советы

• Учитывайте посадочный диаметр: внутренняя часть имеет Ø15 мм, наружная - Ø8 мм; проверьте соответствие толщине стенки вашей трубы
• Избегайте перегрузки резьбы - затягивайте равномерно, без усилий рычага
• При частых демонтажах используйте антипригарную смазку на резьбе - это продлит жизнь фитингу
• Если система работает под вибрацией, дополнительно закрепите переходник никелированный ВР 1/2 дюйм – НР 1/4 дюйм (400/10) хомутиком или кронштейном
• Артикул vf.592.n.012.014 - один из самых распространённых в линейке VALFEX для малых диаметров; всегда сверьте резьбу перед заказом
