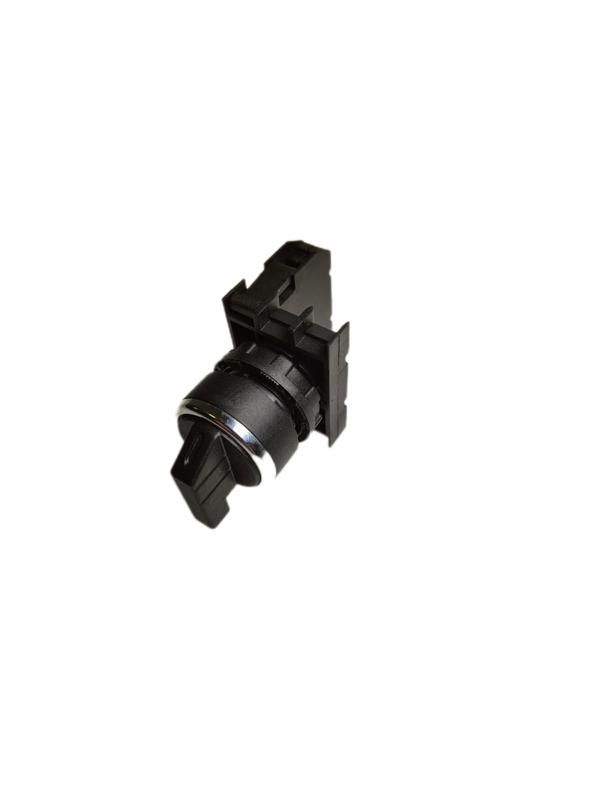

Переключатель 0-1 без фиксации (1НО) EMAS B100S21

Переключатель без фиксации 1 нормально открытый (1НО) от бренда EMAS, артикул b100s21 - это компактный возвратный переключатель с одним замыкающим контактом, предназначенный для временного включения цепей в системах управления. Подходит для устройств, где требуется кратковременное воздействие, например, запуск двигателя или активация сигнала.

Назначение и область применения

Переключатель b100s21 используется там, где нужен сигнал или действие только во время нажатия. После освобождения кнопки он автоматически возвращается в исходное состояние - контакт размыкается. Это делает его идеальным для командных устройств: стартеры, звуковая сигнализация, аварийные остановы, тестирование оборудования. Применяется на станках, конвейерах, пультах управления, вентиляционных системах и других промышленных аппаратах.

Технические характеристики

• Тип контакта: 1 нормально открытый (1НО) - замыкает цепь только при нажатии
• Угол поворота рычага: 60° - обеспечивает четкую тактильную реакцию
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и химическим воздействиям
• Количество положений: два - “0” (выключено) и “1” (включено)
• Возвратный механизм: самовозврат без фиксации - не требует вторичного действия для выключения
• Подключение кабеля: удобный зажим, исключающий необходимость пайки

Совместимость и монтаж

Переключатель b100s21 монтируется через стандартные крепления, совместимые с большинством панелей управления. Конструкция выполнена по принципу «Lego» - легко сочетается с другими элементами серии EMAS. Для установки достаточно продеть шток через отверстие в панели и зафиксировать гайкой. Нет необходимости в специальном инструменте. Кабель подключается в клеммник с зажимом - провода фиксируются механически, без пайки. Также возможна установка блока подсветки (дополнительно) для визуального указания состояния.

Преимущества

• Высокая надежность благодаря материалу поликарбонат - не трескается при температурных колебаниях
• Легкая сборка и замена - не требует демонтажа всей панели
• Гибкость установки: можно монтировать в любом положении - вертикально, горизонтально, под углом
• Стандартные таблички позволяют быстро подписывать функции кнопки
• Интеграция с блок-контактом подсветки - позволяет визуализировать активное состояние

Ограничения применения

• Не предназначен для постоянного удерживания в рабочем состоянии - после отпускания контакт размыкается
• Не имеет защиты от случайного нажатия - рекомендуется использовать с защитными крышками в условиях высокой вибрации
• Работает только в пределах допустимых условий окружающей среды: без прямого попадания воды, масел и агрессивных паров
• Не рассчитан на частые циклы более 5000 в час - длительная интенсивная эксплуатация снижает срок службы

Примеры использования

• Запуск насоса на станке - нажал, работает; отпустил - остановился
• Аварийная остановка на конвейере - кнопка всегда возвращает в исходное положение
• Тестовый режим оборудования - кратковременная активация датчиков
• Сигнал вызова оператора - световой индикатор + звук при нажатии

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен соответствовать размеру корпуса b100s21 (не указано в данных, но типовое - 22–24 мм)
• Если планируете подсветку - выбирайте совместимый блок-контакт от EMAS, чтобы избежать проблем с соединением
• Не затягивайте крепление слишком сильно - это может деформировать пластиковую основу
• Для работы в пыльной среде используйте дополнительные уплотнители - хотя IP-класс не указан, поликарбонат не гарантирует герметичность
• При использовании в вибрационных условиях закрепите кабель дополнительно, чтобы избежать обрыва контактов
